六连排10毫升口服液塑料瓶组结构

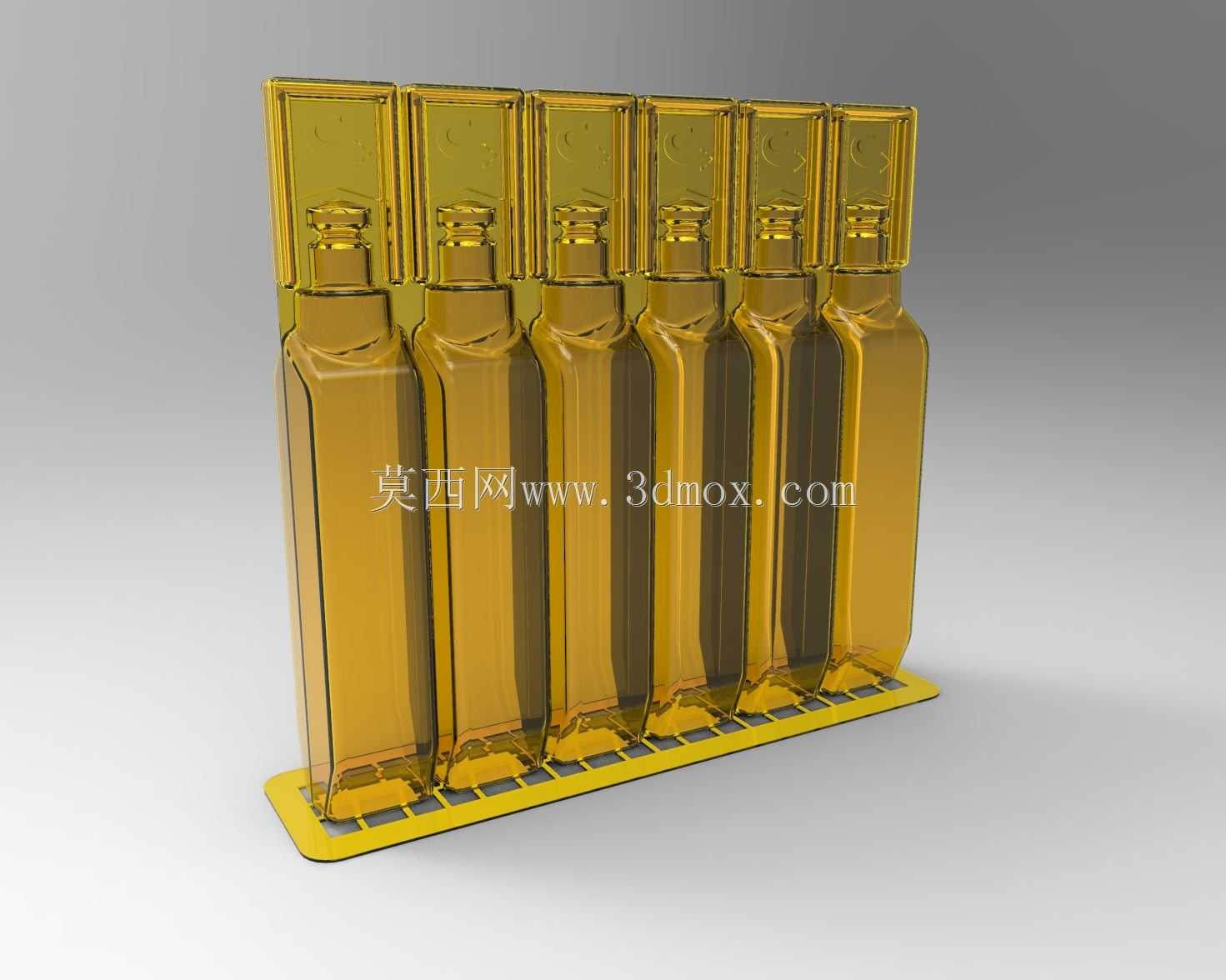

　　这套联排塑料瓶组的设计，最初是针对小容量液体制剂的一次用量包装需求做的结构方案，每排集成6个独立瓶体，单瓶额定盛装容量为10毫升，整体采用易撕连排结构，既满足批量灌装时的整排上料效率，也方便终端使用时逐瓶掰取，不会出现单瓶散落、不易收纳的问题。从实际应用场景来看，这类联排小容量瓶主要适配口服液制剂、外用消毒滴剂、小型试剂分装等场景，尤其是在3D打印快速验证包装结构的环节，这套模型可以直接用来做灌装线的工位适配测试，不需要额外开模就能验证瓶体与灌装机头、封盖模具的匹配度，大幅缩短包装结构的验证周期。

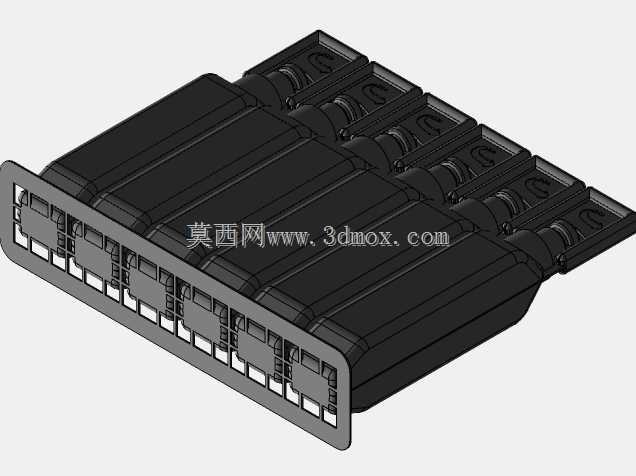

　　从结构设计思路上看，瓶体整体采用方型带圆角的截面设计，相比传统圆瓶，方型结构在联排排布时的空间利用率更高，同等托盘面积下的装载量可以提升17%左右，同时瓶身侧面做了0.3毫米的内凹加强筋，既可以提升瓶体的抗挤压能力，避免灌装、运输过程中瓶身凹陷变形，也能在逐瓶掰取时提供合适的受力点，不会因为瓶身太滑导致取用困难。瓶体之间的连接部位采用0.2毫米厚度的易撕连接筋，连接筋的位置设置在瓶身肩部与底部两个点位，既保证整排瓶体在灌装输送过程中不会出现断连、掉瓶的问题，也能让使用者在掰取单瓶时，只需要施加很小的横向力就能断开连接筋，不会出现毛边、碎屑掉入药液的风险。

　　瓶口部分采用标准的卡口式密封结构，适配常用的铝塑复合盖，瓶口的密封面做了0.15毫米的凸环设计，封盖时凸环可以嵌入瓶盖的密封胶垫内，保证密封后的瓶体在倒置、轻微挤压的情况下不会出现漏液问题，同时瓶口内径做了3.2毫米的统一尺寸，适配市面上绝大多数的小容量灌装机头，不需要针对这款瓶体单独定制灌装配件。瓶底部分做了1毫米高度的垫高边，既可以让瓶体在单独放置时保持稳定，不会因为底部轻微变形就出现倾倒，也能在整排堆叠时，让上层瓶组的底部卡入下层瓶组的肩部间隙，提升堆叠时的稳定性，减少运输过程中的晃动磨损。

　　从安装与适配边界来看，整排瓶组的总宽度为72毫米，总高度为86毫米，单瓶的截面尺寸为11毫米×11毫米，相邻瓶体的中心距为12毫米，这个尺寸刚好适配常规12头直线式灌装机的工位间距，整排上料时可以直接卡入灌装线的输送定位槽，不需要额外调整导轨宽度。瓶体的壁厚设计为0.4毫米，采用PP或者PET材质注塑成型时，既可以保证瓶体的透明度，方便观察内部药液的余量与状态，也能控制单瓶的材料用量，把单瓶的重量控制在1.2克左右，有效降低包材成本。另外瓶身的肩部做了15度的斜角过渡，既可以避免灌装时药液残留在肩部位置，保证每次取用的剂量准确，也能在3D打印验证时减少支撑结构的使用，打印完成后只需要简单去除底部少量支撑就能得到完整的测试样件，用来做结构验证、手板展示都非常方便。

　　在实际的结构验证环节，这套联排瓶组的模型可以直接导入灌装线的数字化仿真系统，模拟输送、灌装、封盖、贴标全流程的运动干涉情况，提前发现瓶体与设备部件的碰撞风险，比如瓶身肩部的斜角角度就是经过三次仿真调整后确定的，最初的20度斜角会在封盖工位与压盖头出现轻微干涉，调整到15度后既保留了导流的作用，也完全避开了设备的运动路径。另外连接筋的位置也是经过跌落测试验证的，整排瓶体从1.2米高度自由跌落至水泥地面时，连接筋不会出现意外断裂，单瓶掰取时的断开力控制在8-12牛之间，既不会太硬导致掰不动，也不会太软导致运输过程中断开。瓶身的表面没有做额外的防滑纹理，是考虑到后续贴标工序的需求，光滑的瓶身表面可以让标签粘贴更平整，不会出现气泡、翘边的问题，同时也方便印刷生产日期、批号等标识，不会因为纹理凹凸导致喷码不清晰。
