带亚克力封闭面板的桌面级FDM3D打印设备结构

　　这套桌面级熔融沉积成型设备的结构设计，核心围绕小批量定制加工场景的使用痛点展开，适配创客空间、职业院校实训工位、小型产品研发打样车间的日常使用需求，能够稳定完成PLA、ABS、PETG等多种常见热塑性耗材的成型作业，打印过程中封闭的腔体结构可减少外界气流对成型区域温度场的干扰，降低ABS等易翘曲耗材的打印失败概率，同时透明面板可全程观察打印状态，避免设备运行时无关人员触碰高温喷头、热床造成安全隐患。

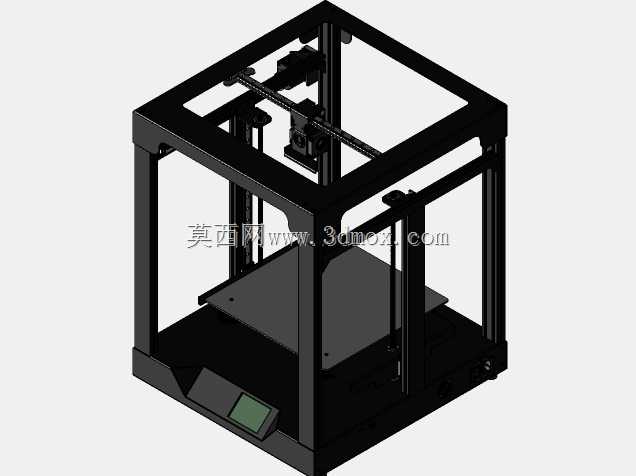

　　整体框架采用铝型材拼接的箱式结构，四根主垂直支撑型材做了封闭外表面的结构优化，相比常规外露槽道的型材框架，能够减少打印过程中漂浮的耗材碎屑附着在型材槽道内，降低日常设备维护的清理难度，同时提升框架整体的抗扭刚度，减少Z轴高速升降过程中的框架共振，提升打印层厚的一致性。设备的线轴支架做了位置优化，将原本布置在设备顶部的料盘安装位调整至设备后侧区域，一方面降低设备整体的重心高度，提升设备放置在桌面时的稳定性，避免料盘转动惯量带来的整机晃动，另一方面可适配更大容量的料盘安装，减少频繁换料的操作频次，后侧布置的走线结构也能避免送丝路径与X轴运动组件产生干涉，保证送丝阻力的稳定性。

　　Z轴传动结构采用双丝杆搭配直线导轨的布置形式，丝杆顶部安装座集成了带法兰的直线轴承，能够对丝杆上端形成有效径向约束，减少丝杆高速转动时的径向窜动，保证Z轴升降的直线度，避免层纹错位问题。挤出机构更换为近程BMG双齿轮挤出结构，相比原远程挤出方案，近程挤出对柔性耗材的适配性更好，回料响应速度更快，能够有效减少打印过程中的拉丝、漏料缺陷，挤出机安装在X轴滑台上的安装座做了适配调整，保证挤出齿轮与耗材的啮合间隙处于合理区间，避免耗材打滑造成的出料不均问题。

　　热床组件的安装底座支撑板做了结构加强，调整了垂直轴固定螺钉的安装位置，保证热床平面与Z轴运动方向的垂直度，减少首层调平的难度，底座支撑结构的优化也能减少热床加热过程中的热变形，保证大尺寸打印件首层的附着力均匀。设备的Z轴微动开关做了位置调整，采用高精度微动开关作为Z轴归零触发元件，触发位置的重复定位精度更高，能够保证每次打印的首层高度一致性，开关旁集成了LED状态指示灯，可直观显示设备的归零、运行、故障状态，操作人员无需连接上位机即可快速判断设备运行状态。

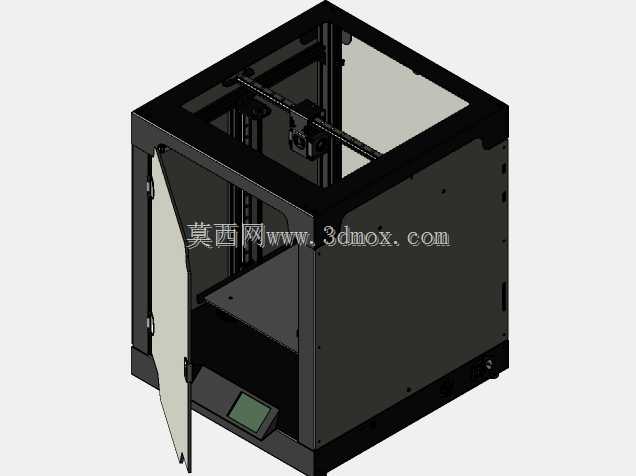

　　设备前门采用带合页的开合式亚克力面板，门体上安装有磁吸式门锁，关闭时可保证腔体的密封性，开合时可方便取件、清理平台、调整喷头位置，侧面板同样采用透明亚克力材质，多面透明设计可从不同角度观察打印过程，及时发现翘曲、堵头、层错等打印问题。设备的控制主板、电源模块均布置在底座后侧的封闭仓内，与成型腔体做了物理隔离，避免打印过程中的耗材碎屑、灰尘落到电子元件上造成短路故障，底座后侧预留有挤出机散热风扇、电源散热的通风口，保证电子元件长时间运行的散热需求，控制接口、电源开关均布置在设备后侧下部区域，操作时不会干扰正面的打印观察，走线也更加规整。

　　从安装边界来看，这套设备的整体外廓尺寸适配常规桌面的放置空间，不需要额外定制专用工作台，后侧预留的走线空间可满足电源、数据线的弯折半径要求，设备底部的可调脚垫可适应不平整的桌面，调整水平后即可保证整机的安装水平度，不需要额外的安装固定工序。所有结构件的安装孔位均做了适配调整，常用的螺丝、螺母均采用标准件，后期维护更换配件时不需要定制非标零件，降低设备的全生命周期使用成本，结构上预留的升级空间也可支持后续加装自动调平传感器、腔体恒温加热模块、空气过滤组件等拓展功能，满足不同场景下的打印需求。
