多色PET材质便携饮水瓶结构设计

　　这类PET材质饮水容器，目前在快消饮品包装、户外便携饮水、家用储水场景中应用占比极高，相比传统玻璃容器，其抗跌落性能、重量控制、运输成本控制都有明显优势，也是目前瓶装饮品行业替代玻璃包装的主流选型方向。从结构设计层面来看，瓶身整体采用回转体基础构型，瓶口位置预留标准外螺纹结构，可适配通用规格的旋合式瓶盖，螺纹段的牙距、牙高都参照现有瓶装饮品通用密封标准设计，保证与市面常规瓶盖的互换性，无需额外开模定制密封件，能有效降低量产阶段的配套采购成本。瓶身中段做了微弧收腰处理，并非单纯的外观造型考量，这个弧度设计一方面能提升手持握持的贴合度，用户单手握持时手指能自然贴合收腰位置，减少滑脱概率；另一方面，这个曲面结构能在不增加瓶身壁厚的前提下，

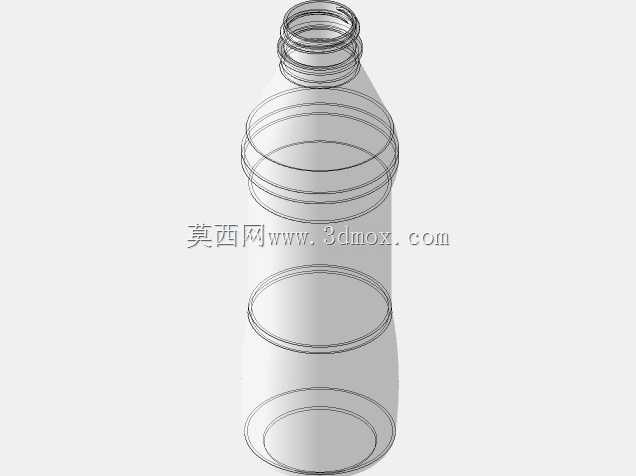

　　提升瓶体的径向抗挤压能力，在运输堆码过程中，能抵消部分侧向压力，避免瓶身出现不可逆的凹陷变形。瓶底位置采用内凹式五瓣支撑结构，这也是PET吹塑瓶的经典结构设计，内凹结构可以让瓶底在灌装高温液体后，抵消材料受热产生的膨胀变形，避免放置时出现底部凸起、放置不稳的问题，同时五瓣支撑筋能将瓶身垂直方向的载荷均匀分散，提升垂直堆码的承重上限，在仓储堆垛时，单瓶可承受上层5-6层满装瓶的压力而不出现变形。从建模逻辑来看，这类瓶体优先采用曲面建模思路，先绘制瓶身的半剖面轮廓线，通过回转命令生成基础瓶体曲面，再对收腰位置做曲面曲率连续调整，避免出现曲面折痕，保证吹塑成型时材料拉伸的均匀性，不会出现局部壁厚过薄导致的渗漏风险。瓶口螺纹段采用实体建模，

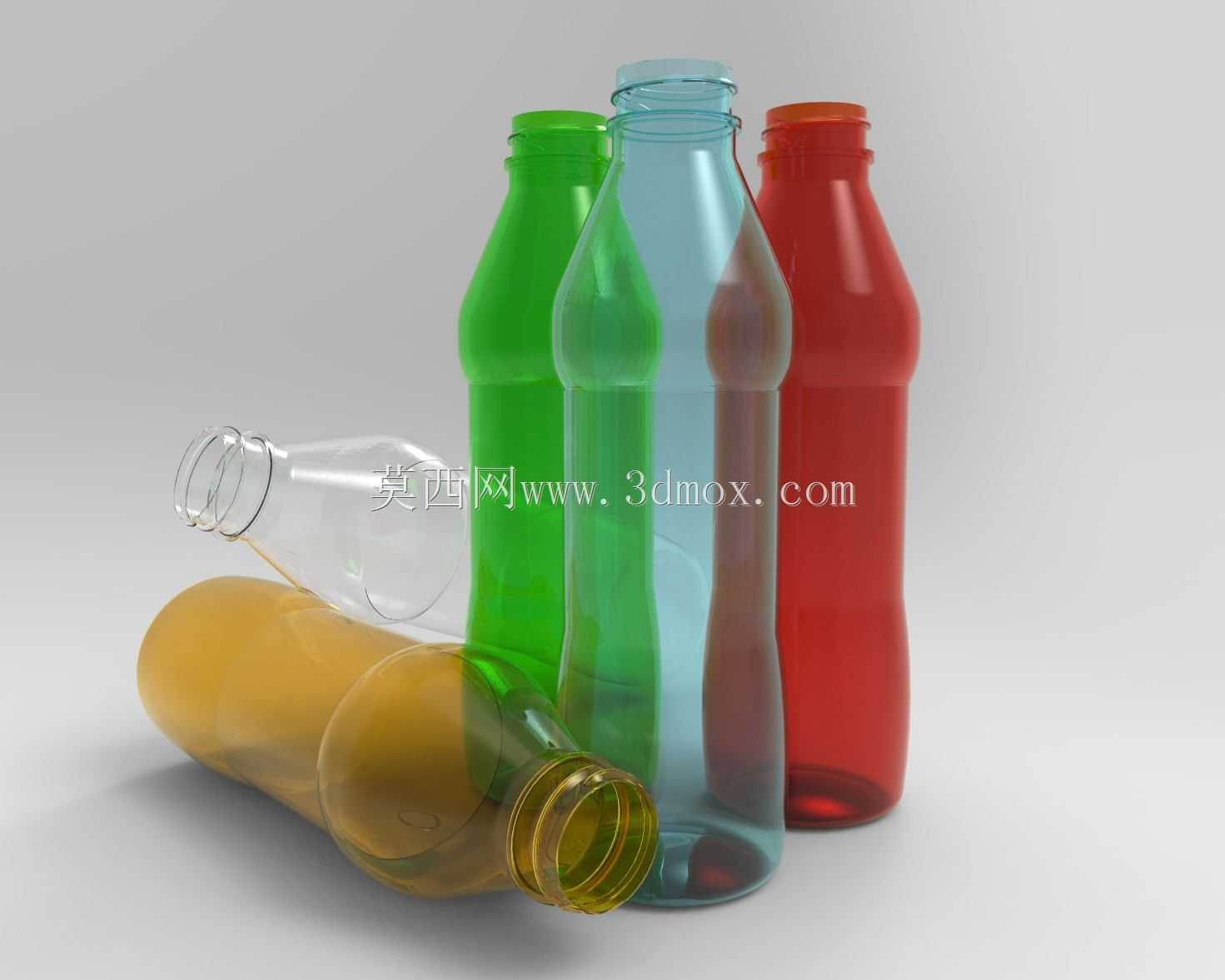

　　单独做螺纹收尾的退刀结构，避免吹塑成型时螺纹位置出现飞边，影响后续瓶盖的旋合顺畅度。不同配色的瓶体，本质是在PET基材中添加不同色母粒，建模时可通过外观配置的方式快速切换不同配色方案，无需重复构建瓶体结构，方便做产品系列化的方案展示。从安装与适配边界来看，这类瓶体的瓶口外径统一适配38mm标准瓶口规格，可适配现有自动化灌装线的卡瓶位、旋盖头尺寸，无需对现有灌装设备做额外改造，直接就能接入常规瓶装水、果汁饮品的量产灌装线，单瓶满装容量控制在500ml区间，瓶身最大外径68mm，整体高度235mm，可适配常规自动售货机的货道尺寸，也能放入多数家用冰箱侧门储物格、车载杯架，适配场景覆盖从生产、运输到终端使用的全流程。在结构验证阶段，

　　需要重点关注瓶身壁厚的均匀性，尤其是瓶肩过渡位置、瓶底支撑筋位置，这两个位置是吹塑成型时材料拉伸量最大的区域，建模时需要提前做壁厚偏移分析，保证最薄位置壁厚不低于0.2mm，满足跌落测试的强度要求，从1.2米高度自由跌落至水泥地面时，不会出现开裂、渗漏问题。另外瓶身的透明款需要做表面光泽度处理，还原PET材料的高透特性，方便观察内部液体的剩余容量，彩色款则做半透光处理，既能遮挡部分光线对内部饮品的照射，延长饮品保质期，也能通过不同颜色快速区分不同口味的饮品，提升终端用户的识别效率。
