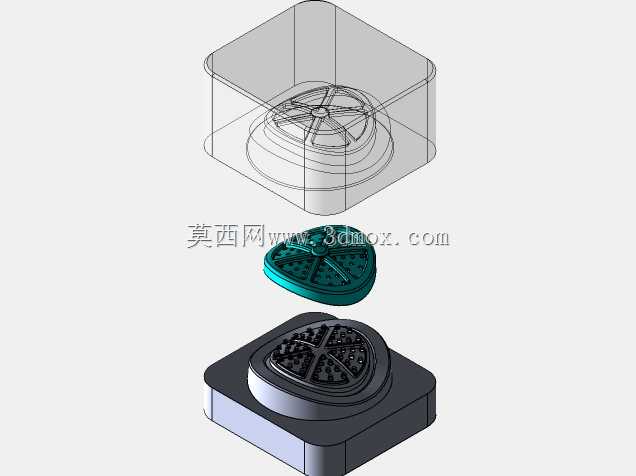

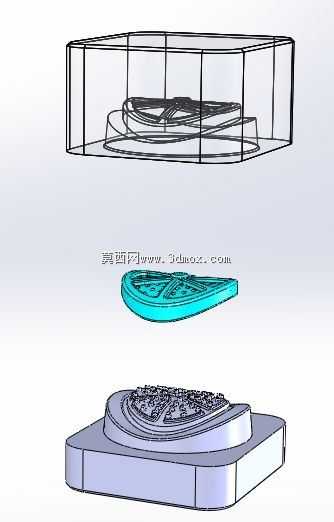

特殊粉末盖用注射模镶件结构设计

　　这套注射模镶件主要面向带特殊透气或导流结构的粉末类容器瓶盖量产场景，适配卧式注塑机的标准模架安装位，可直接装入对应模坯的动定模框完成装配，无需额外非标加工模架基准位。从实际生产适配性来看，镶件的分型面贴合瓶盖的外缘轮廓做了贴合式止口设计，合模时的贴合间隙控制在0.02mm以内，可避免注塑过程中出现披锋、飞边问题，减少后续去毛刺的人工工序成本。

　　镶件的成型面做了分区结构设计，对应瓶盖顶面的多区域导流槽与透气孔位，所有成型凸起的脱模斜度统一取1.5°，既保证PP、PE等常用瓶盖材质注塑后的顺利脱模，也不会因为斜度过大导致瓶盖顶面的结构尺寸偏差超出公差范围。考虑到粉末类瓶盖需要满足粉体倾倒时的均匀出料需求，镶件上对应出料孔的成型镶针采用了快换式结构，单根镶针与安装孔的配合公差取H7/m6，生产过程中若出现镶针磨损、断裂的情况，无需拆卸整套模具即可完成更换，大幅降低停机维护的时间成本。

　　从安装边界来看，整套镶件的外形为带圆角的方形结构，边角R5的设计既避免安装时刮伤模框内壁，也能减少镶件自身的应力集中问题，适配的模框安装槽深度与镶件总高度保持0.03mm的负公差配合，合模时不会出现镶件上浮导致的产品分型面错位。冷却水路的布局沿着镶件的成型区域做了环绕式设计，水路距离成型面的距离统一控制在12-15mm区间，保证注塑过程中冷却均匀，避免瓶盖出现局部收缩不均导致的翘曲变形，尤其是带密集小孔的区域，水路距离的一致性可有效减少孔位处的缩痕问题。

　　设计过程中针对粉末盖的密封配合位做了重点优化，镶件上对应瓶盖内螺纹起始位的定位结构做了防滑错位设计，保证注塑出的瓶盖与配套瓶身旋合时的起始位置统一，不会出现旋合歪斜导致的密封失效问题。同时，镶件的排气槽开设在成型面的末端汇合处，槽深0.015mm，既可以顺畅排出注塑过程中型腔内的空气，避免产品出现缺胶、烧焦缺陷，也不会因为槽深过大导致溢料产生飞边。浇口位置对应瓶盖的内侧中心处，采用点浇口结构，开模时浇口可自动拉断，残留痕迹高度控制在0.1mm以内，不会影响瓶盖与瓶身的装配贴合度。

　　针对量产过程中的耐磨需求，镶件的成型表面做了氮化处理，表面硬度可达HV700以上，可满足百万模次以上的生产寿命要求，减少频繁更换镶件带来的成本投入。所有棱角位置都做了R0.3以上的圆角过渡，避免热处理过程中出现应力开裂，也能减少注塑过程中应力集中导致的镶件崩缺问题。顶出位置对应瓶盖的内缘加强筋处，顶杆孔的配合间隙控制在0.01mm以内，顶出时受力均匀，不会导致产品顶白、顶穿，保证量产时的成品率稳定在较高水平。
