注塑模具嵌件成型型腔结构设计

　　在日常注塑生产场景里，不少带金属嵌件的结构件生产都会遇到一个共性问题：如果只有嵌件实物、没有提前做好嵌件的三维数模，常规的分模流程根本走不通——毕竟模腔需要精准包裹嵌件外露部分，还要预留塑料填充的流道与收缩余量，靠手工测绘嵌件再建模不仅效率低，配合间隙的误差很容易导致成型后嵌件偏移、飞边甚至漏胶。这套型腔结构的设计思路，就是专门针对这类只有嵌件实物、需要快速完成模腔设计的场景搭建的，完全贴合车间实际修模、改模的作业逻辑。

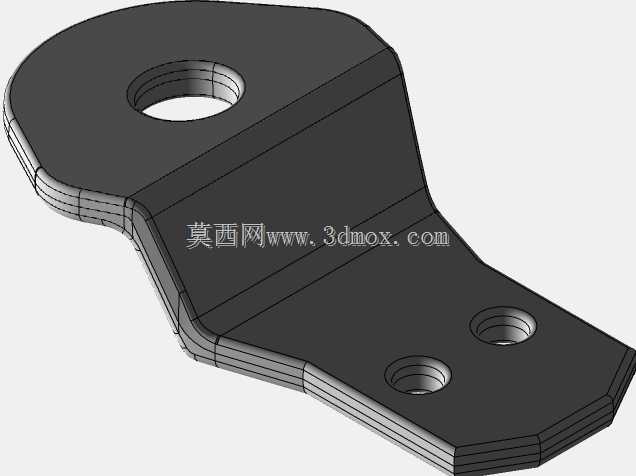

　　从实际生产用途来看，这套结构主要服务于小批量带嵌件的塑料件试制场景，比如电器接插件的金属插针嵌件、小型结构件的预埋螺母嵌件，不需要重新逆向扫描整个嵌件，就能快速生成匹配的模腔，省去了逆向建模的大量时间。整个设计的核心逻辑是先在装配环境里导入嵌件的占位模型，哪怕这个模型是通过简单测绘搭的近似模型，只要关键配合面的尺寸准确，后续就能通过布尔运算直接切除出模腔的容纳空间。

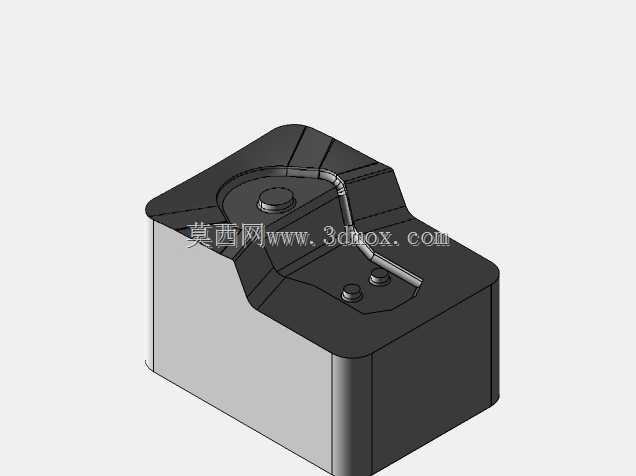

　　具体设计过程里，首先要确认嵌件在模腔里的定位边界：嵌件伸出分型面的部分需要完全被模腔贴合包裹，不能留有间隙，否则高压注塑的时候熔料会窜入嵌件的定位间隙里，把嵌件冲偏。设计时先创建一个完全覆盖嵌件成型区域的实体块，这个实体块的外边界要和模架的模仁安装尺寸匹配，长宽方向要预留至少8mm的模仁壁厚，避免注塑时模腔受力开裂，厚度方向要覆盖塑料件的整个成型高度，加上流道的预留深度。

　　接下来的布尔运算逻辑是整个设计的关键：先把嵌件的占位模型和初始模腔实体做组合切除，这一步要注意不能把嵌件的定位部分也切掉，要提前在嵌件模型上把需要埋入塑料的部分和模具定位的部分做分割，只让模腔切除掉和嵌件埋入段、塑料件填充段重合的区域。运算完成后软件会自动识别出切除后的多个实体区域，这时候只需要保留模腔主体部分，删掉多余的嵌件占位、临时辅助实体就行。

　　完成初步的型腔切除后，还要处理收缩率的适配问题，不同塑料原料的收缩率差异很大，比如HDPE料的收缩率在1.02左右，PP料在1.016左右，这时候不需要重新做整个模腔的建模，只需要用缩放命令，选中模腔的成型面区域，以浇口位置为缩放原点，按照对应原料的收缩率做比例缩放就行，缩放的时候要注意避开嵌件的贴合面——嵌件是金属件不会收缩，这部分的尺寸不能缩放，否则会出现嵌件装不进去或者配合过松的问题。

　　从安装边界来看，这套型腔的模仁部分采用通用的标准模架适配尺寸，长宽方向的基准角做了明显的倒角标识，避免装模的时候方向装反，型腔的进料口采用侧浇口设计，位置选在塑料件填充阻力最小的区域，避免熔接痕落在嵌件和塑料的结合位置，影响结合强度。排气槽开在型腔的末端填充位置，深度控制在0.02mm，既可以排出型腔内的空气，又不会出现飞边。

　　实际生产验证的时候，这种设计方式做出来的模腔，嵌件的装配间隙可以控制在0.01mm以内，成型后的塑料件和嵌件的结合强度完全满足使用要求，相比传统的先逆向嵌件再分模的流程，设计时间可以缩短70%以上，特别适合车间里临时改模、样品试制的场景，不需要等待逆向扫描的周期，拿到嵌件当天就能完成模腔的加工准备。另外这套结构的设计逻辑也可以适配不同尺寸的嵌件，只需要调整初始模腔实体的大小，替换对应的嵌件占位模型，就能快速生成新的型腔结构，通用性很强。在模腔的冷却水路设计上，水路距离型腔表面的距离控制在12mm左右，水路直径8mm，均匀分布在成型区域的周围，保证成型时模温均匀，减少塑料件的变形量，尤其是嵌件周围的冷却速度要和其他区域保持一致，避免因为冷却不均导致嵌件周围出现应力开裂的问题。
