滑盖式便携数据存储U盘结构设计

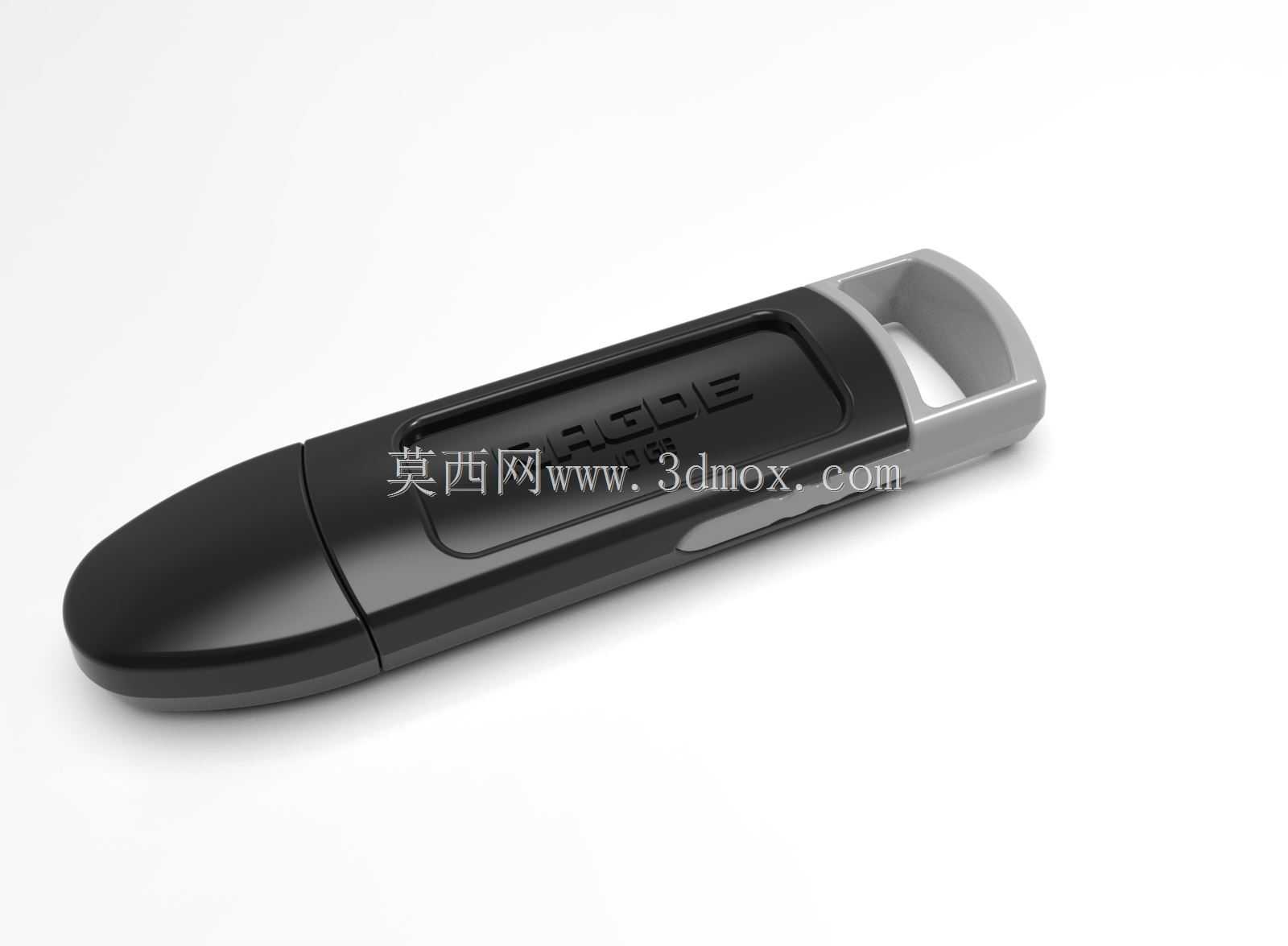

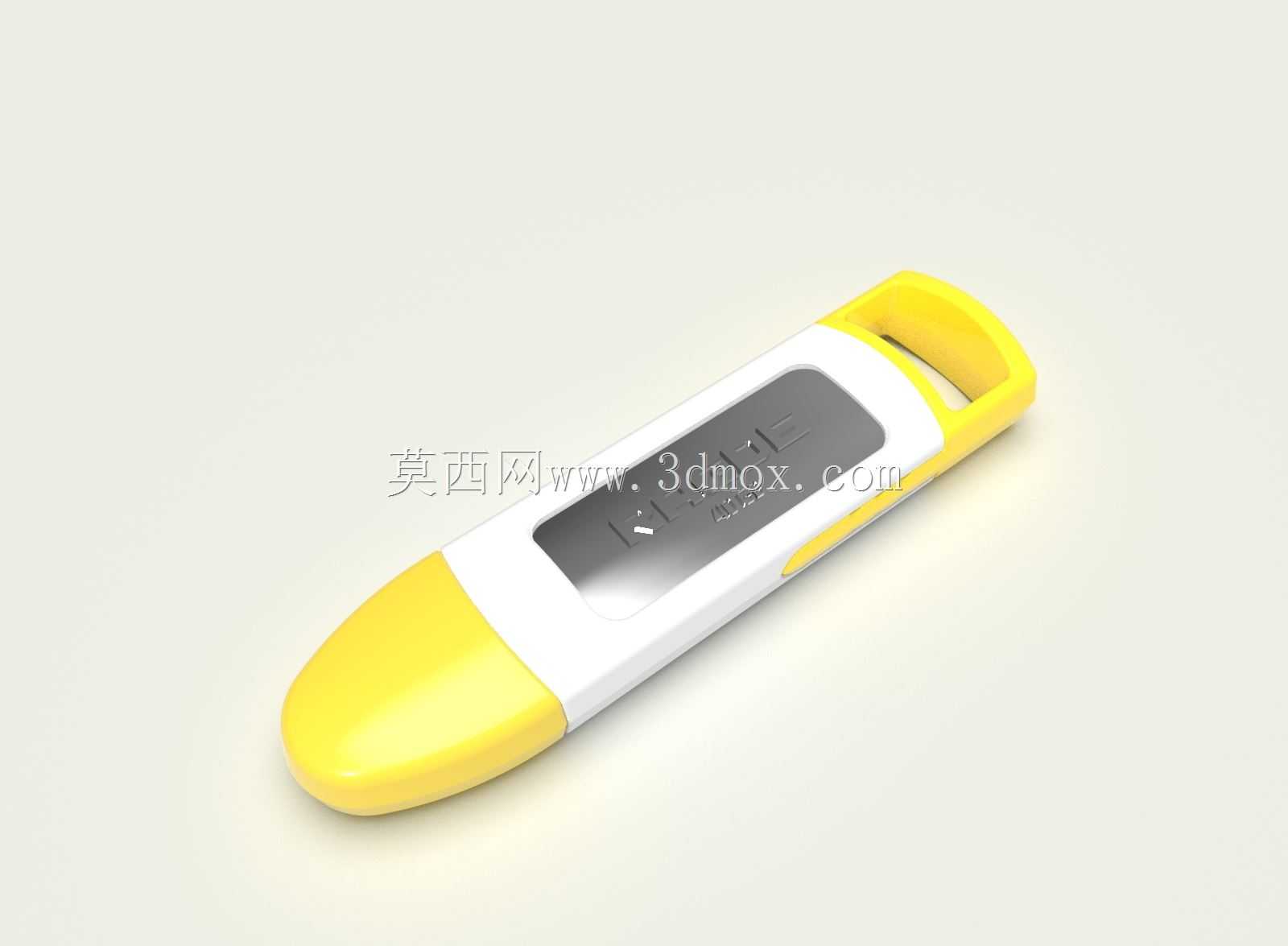

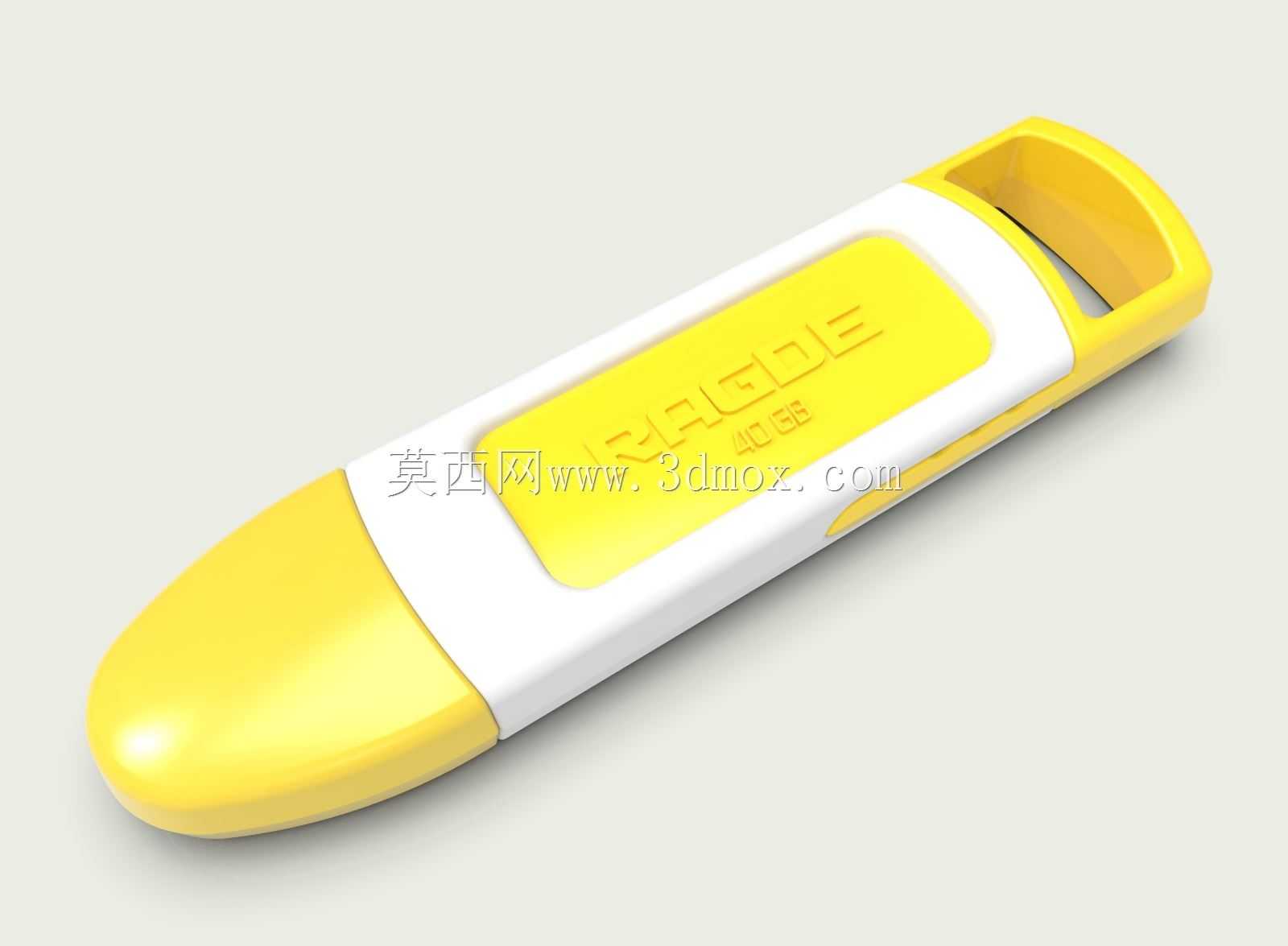

　　日常办公场景里，这类便携存储介质的使用频率极高，不管是车间设备的程序拷贝、设计图纸的跨设备传输，还是现场调试参数的临时备份，都离不开这类小型存储设备的支撑。不同于早期带盖帽的U盘设计，这款滑盖结构的存储盘在实际使用中能有效避免盖帽丢失的问题，很多一线运维人员都有过在生产现场找U盘盖帽的经历，滑盖结构的推出直接解决了这个长期存在的使用痛点。从结构设计逻辑来看，这款U盘的外壳采用两段式拼接结构，主体握持区域做了微弧面处理，贴合日常手持插拔的受力角度，插拔USB接头时手指的施力点刚好落在外壳的防滑纹理区域，不会因为手滑导致接头歪斜损伤设备接口。端部的挂孔设计兼顾了便携挂载需求，可以直接挂在钥匙串或者工牌挂绳上，不会因为体积小巧容易遗失，

　　挂孔的边缘做了圆角过渡，避免长期挂载磨损挂绳纤维。内部的PCB板固定采用卡扣式结构，不需要额外打螺丝固定，装配时直接将焊好闪存芯片与控制芯片的PCB卡入外壳的定位卡槽即可，滑盖的滑动行程刚好覆盖整个USB接头的伸出与收纳长度，滑动到两端位置时都有轻微的阻尼卡点，不会出现滑盖自行滑动导致接头意外伸出刮花其他物品的情况。从安装边界尺寸来看，这款U盘的整体长度控制在7厘米以内，宽度不到2厘米，厚度不足1厘米，插入设备USB接口后，伸出接口外的长度不到5厘米，不会和相邻的其他接口产生干涉，哪怕是在接口排布密集的工业工控机、交换机面板上使用，也不会挡住旁边的接口。外壳的材质选用ABS工程塑料搭配局部金属饰条，塑料部分做了磨砂哑光处理，

　　不容易残留指纹和划痕，金属饰条既提升了整体的结构强度，也优化了握持时的手感，日常放在口袋里和钥匙、硬币等物品摩擦也不会轻易出现外壳掉漆或者开裂的问题。在结构细节处理上，滑盖的内部轨道做了0.1毫米的间隙配合，长期反复滑动也不会出现卡顿或者松垮的情况，USB接头的金属外壳和内部塑料基座的配合公差控制在0.05毫米以内，插入标准USB接口时的插拔力控制在15牛到20牛之间，既不会因为太松容易脱落，也不会因为太紧插拔困难。很多人在设计这类小型数码配件的时候，容易忽略实际使用中的受力情况，比如插拔时如果外壳壁厚太薄，很容易出现握持时外壳形变导致内部PCB移位的问题，这款U盘的外壳壁厚均匀控制在1.2毫米，关键受力的卡扣位置做了局部加厚处理，

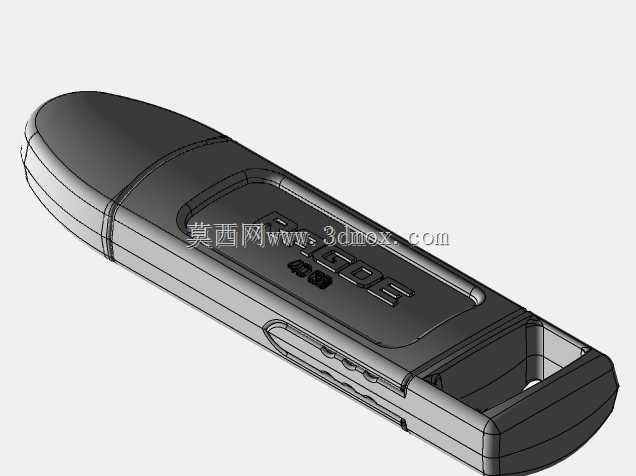

　　哪怕是频繁插拔使用，外壳也不会出现开裂或者形变。端部的挂孔位置做了局部的结构加强，挂孔周围的壁厚增加到1.8毫米，哪怕挂在钥匙串上长期晃动拉扯，也不会出现挂孔断裂的情况。从实际应用场景延伸来看，这类结构的U盘不仅可以用于普通的民用数据存储，经过内部灌封处理后，还可以用于工业现场的设备程序存储，外壳的密封结构可以阻挡一定的粉尘和潮气侵入，适合在车间、户外等相对复杂的环境下使用。滑盖结构相比旋转式结构的可靠性更高，旋转结构的转轴在长期使用后容易出现松脱断裂的问题，而滑盖的轨道是和外壳一体成型的，结构强度更高，使用寿命更长。在建模过程中，需要重点关注滑盖和主体外壳的配合间隙，间隙太小容易出现滑动卡顿，间隙太大则会出现滑盖晃动的问题，同时要注意内部PCB板的定位尺寸，确保USB接头伸出后和外壳端面的垂直度，避免接头歪斜导致插入设备时损伤接口。另外，外壳的分模线位置设计在侧面的棱线位置，不会出现在握持的主要接触面上，日常手持使用时不会感觉到分模线的硌手感，外观的整体性更好。表面的标识区域做了微凹的沉台设计，后续可以通过丝印或者激光雕刻的方式标注品牌或者容量信息，沉台的深度控制在0.2毫米，既可以保护标识不会被摩擦掉，也不会影响外壳的整体平整度。
