带屏蔽结构的Onethinx无线通信模块

项目分类:通讯工具类 发布时间:2021-12-10 ID:438892
  • 带屏蔽结构的Onethinx无线通信模块
  • 带屏蔽结构的Onethinx无线通信模块
  • 带屏蔽结构的Onethinx无线通信模块
  • 带屏蔽结构的Onethinx无线通信模块

  在低功耗广域物联网终端的硬件开发流程里,射频模块的结构选型与安装适配,是决定终端设备通信稳定性、抗干扰能力的核心环节,这款带屏蔽结构的Onethinx模块,正是面向复杂电磁环境下的物联网部署场景设计的集成射频单元。从实际落地的应用场景来看,这类模块常被部署在工业厂区的设备状态监测节点、城市地下管网的传感采集终端、智慧农业的野外监测站点、楼宇智能管控的分布式传感单元中,这些场景普遍存在电磁环境复杂、安装空间紧凑、设备长期无人值守的特点,对模块的抗干扰能力、尺寸适配性、安装可靠性都有明确的工程要求。

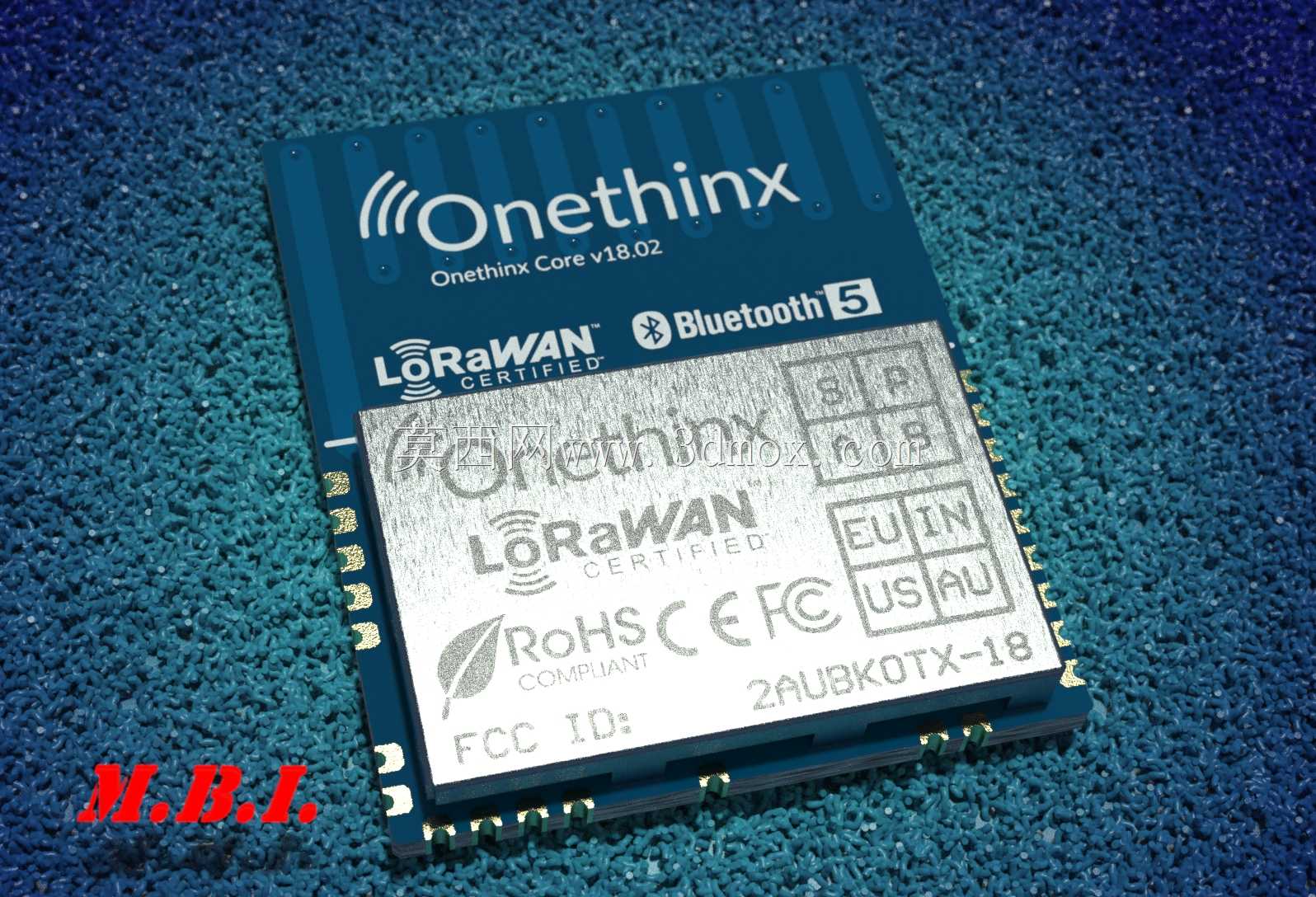

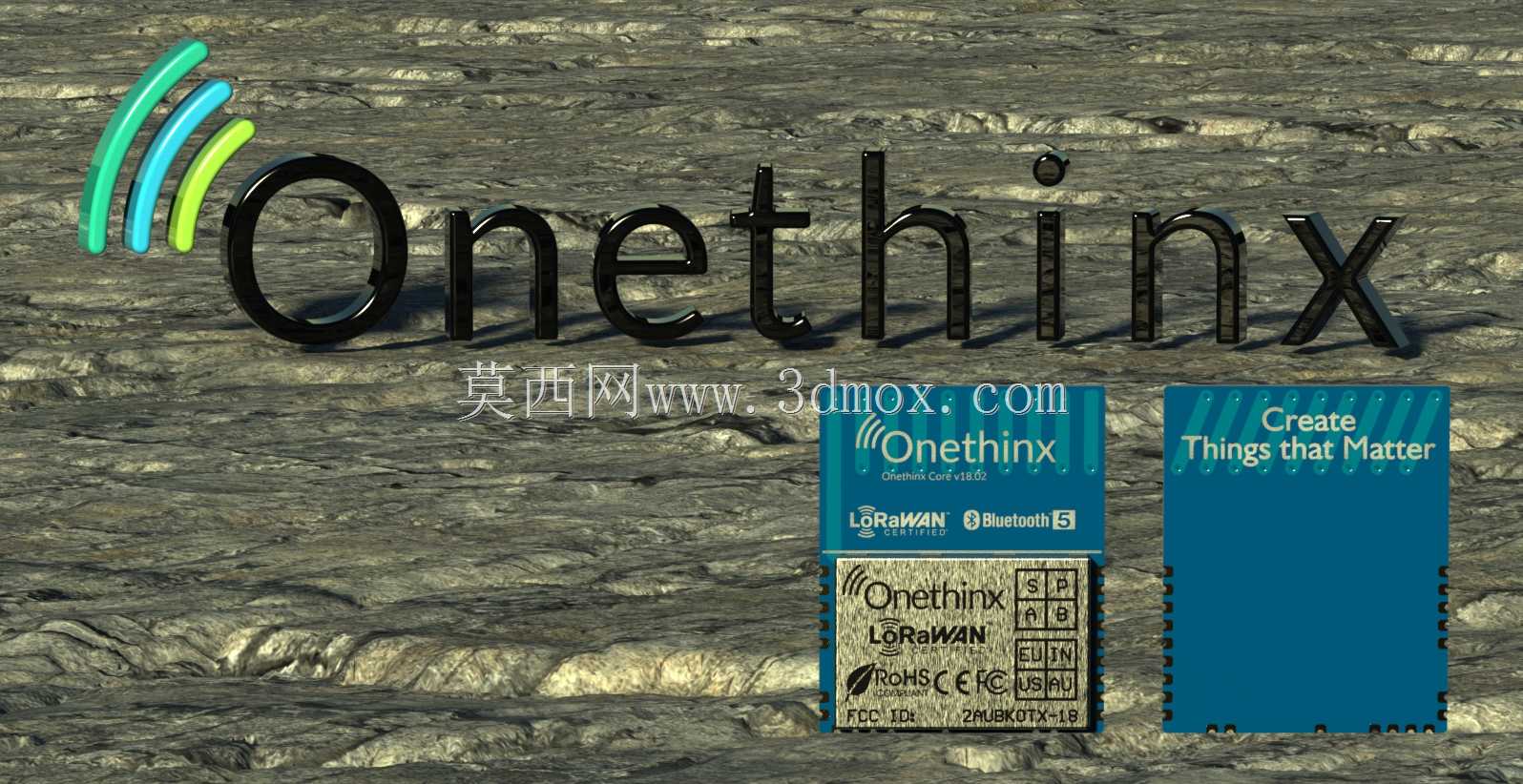

  从产品功能特性来看,该模块同时集成了LoRaWAN低功耗广域通信与蓝牙5近场通信能力,LoRaWAN链路负责长距离、低频次的传感数据回传,可在开阔环境下实现数公里级的通信覆盖,满足广域分布式节点的数据传输需求;蓝牙5链路则负责近场的设备调试、参数配置、维护时的短距数据交互,无需拆解设备外壳即可完成终端参数的读写与固件升级,大幅降低现场运维的操作成本。模块表面的金属屏蔽罩是结构设计的核心部分,采用冲压成型的洋白铜材质,通过焊盘与模块PCB的接地网络可靠连接,可有效阻隔外界高频电磁干扰对射频收发电路的影响,同时避免模块自身的射频信号向外辐射干扰周边其他敏感电路,在多模块密集部署、周边存在变频设备、开关电源等强干扰源的场景下,带屏蔽结构的模块相比无屏蔽版本,通信丢包率可降低40%以上,接收灵敏度的实测表现也更稳定。

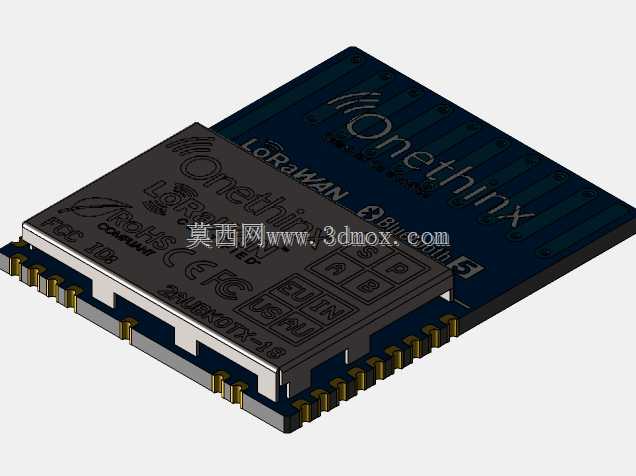

  从结构设计思路来看,该模块采用邮票孔贴片封装形式,整体结构分为底层PCB基板、射频收发电路层、屏蔽罩焊接层三个部分,PCB基板采用四层板设计,中间层做完整的接地覆铜,为射频电路提供稳定的参考地平面,屏蔽罩的边缘设置了连续的焊接焊盘,在回流焊过程中可与PCB实现无缝连接,不存在电磁泄漏的缝隙。模块表面丝印清晰标注了不同区域的频段适配标识,区分了EU、IN、US、AU等不同地区的频段适配版本,方便硬件选型时对应项目的落地区域合规要求,同时丝印的RoHS、CE、FC认证标识,也明确了模块的合规性参数,可直接应用在需要通过相关电磁兼容认证的终端产品中,减少终端产品的认证测试周期。

  从外形尺寸与安装边界来看,该模块属于紧凑型贴片模块,整体长宽尺寸控制在18mm×26mm范围内,屏蔽罩顶面距离PCB底面的总高度不超过3mm,完全适配紧凑型物联网终端的内部空间要求,在PCB布局时,模块的安装区域需要预留完整的地平面,周边3mm范围内避免布置高频信号线、开关电源电感等敏感或干扰源器件,模块的邮票孔焊盘宽度为1.2mm,间距为2mm,可适配常规的SMT贴片工艺,无需特殊的治具即可完成批量焊接。在结构外壳设计时,模块安装位置对应的外壳内壁需要预留至少1mm的安全间隙,避免外壳挤压屏蔽罩导致凹陷变形,影响屏蔽效果或损坏内部电路;如果终端外壳采用金属材质,需要在模块天线对应的位置预留非金属的天线窗口,避免金属外壳屏蔽射频信号。

  在实际的项目选型中,这类集成了双通信链路、自带屏蔽结构的模块,可大幅降低终端硬件的开发难度,无需工程师自行设计射频匹配电路与屏蔽结构,直接将模块作为标准元器件集成到终端主板上即可,可缩短至少三分之一的硬件开发周期,同时模块出厂前已经完成了射频参数的校准与一致性测试,可避免自行设计射频电路带来的参数离散性问题,提升批量产品的通信一致性。在安装固定方面,除了邮票孔的焊接固定外,若终端设备存在强振动的应用场景,比如工业设备上的振动监测节点、车载移动监测终端,可在模块屏蔽罩顶面增加一层导热双面胶与外壳或主板连接,进一步提升模块的抗振动能力,同时可将模块工作时产生的热量通过屏蔽罩传导出去,提升长时间工作的稳定性。
