回转式多工位工业旋盖设备三维设计

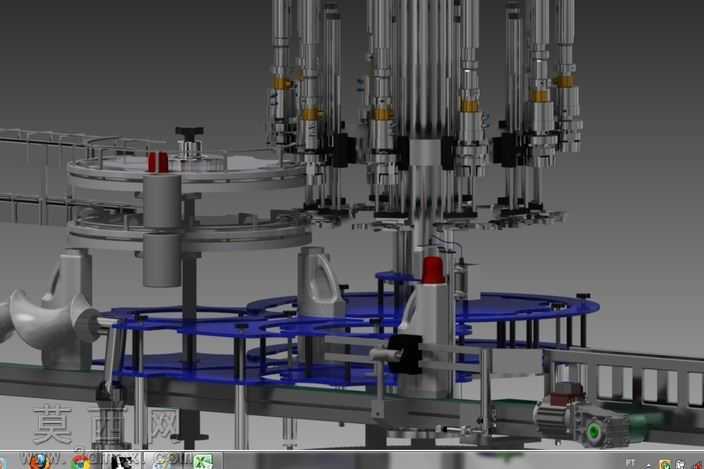

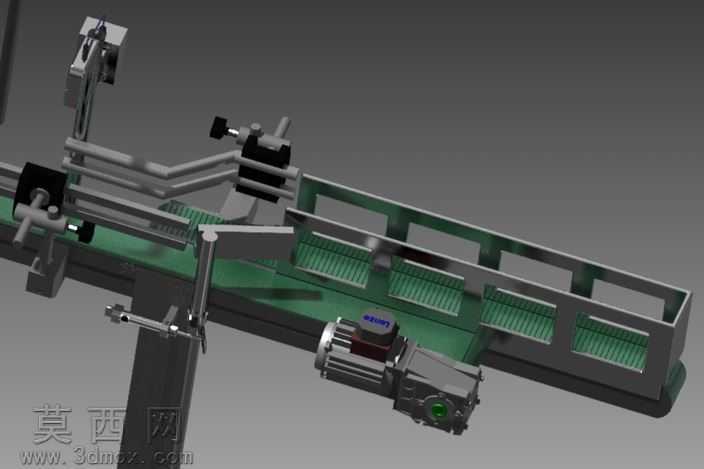

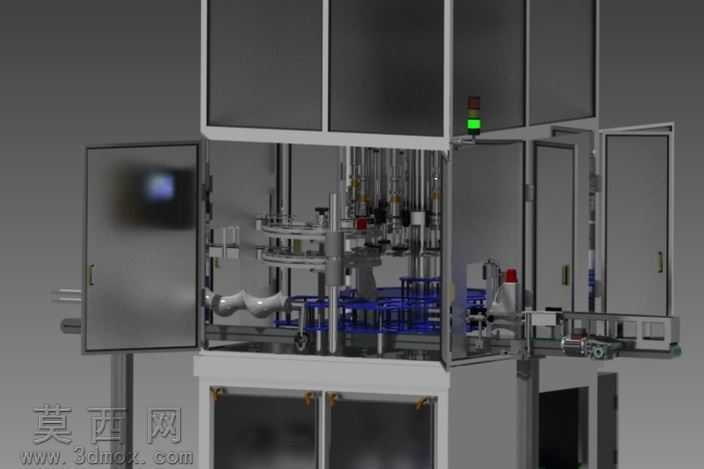

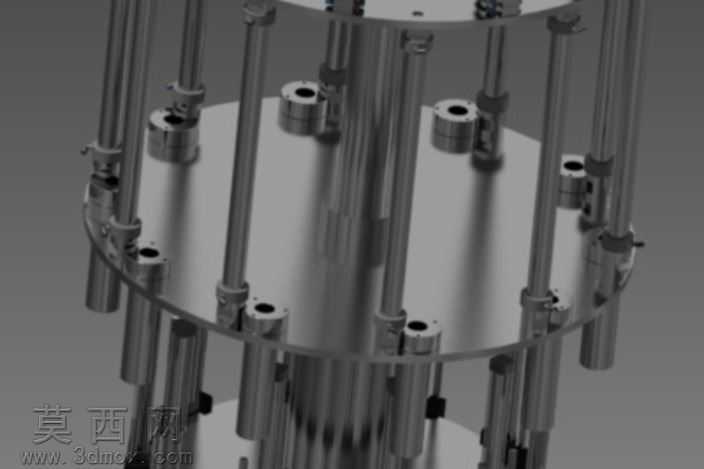

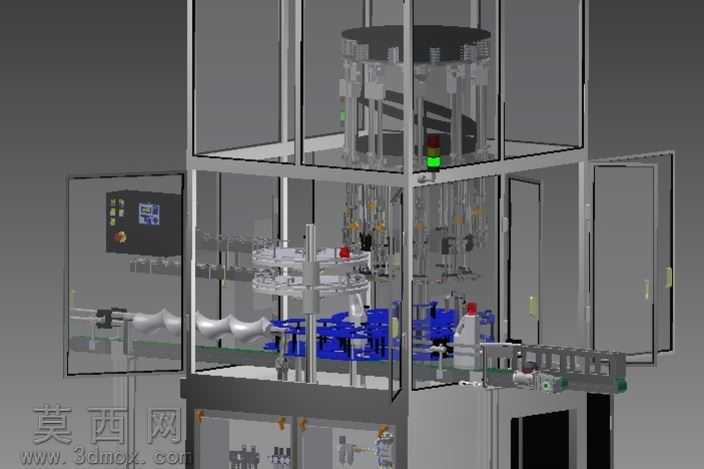

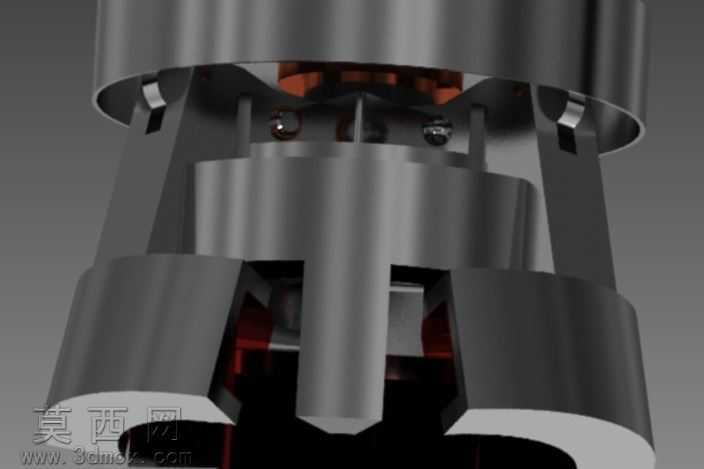

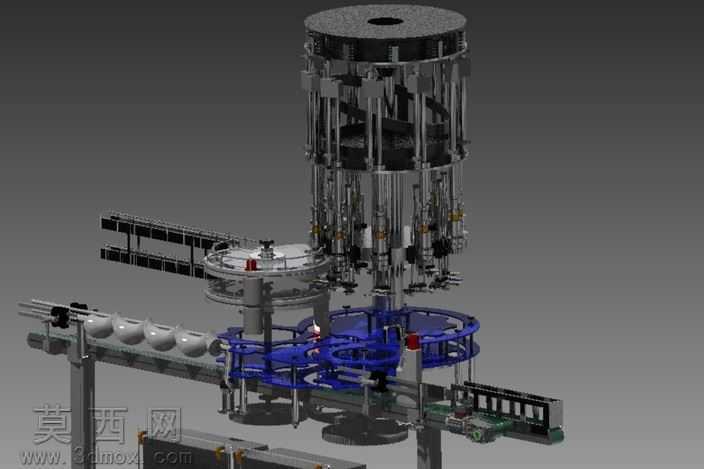

本作品为面向瓶装包装产线的回转式多工位旋盖设备三维建模成果，建模过程中严格遵循工业包装机械的设计规范，对设备的整体布局与功能模块进行了精细化还原。整体建模从产线作业逻辑出发，首先搭建了回转式载料转盘的基础框架，采用蓝色工程塑料材质模拟实际生产中的载具托板，搭配银灰色金属材质的支撑立柱与传动框架，还原了设备主体的结构层次与材质质感。设备上部的多组旋盖执行机构是建模的核心部分，每一组旋盖轴都还原了垂直升降结构、旋转扭矩输出结构与瓶盖抓持头的细节，金属镀铬材质的旋盖主轴搭配黑色的传动固定座、黄色的缓冲限位环，精准还原了实际工业旋盖头的外观与结构特征，多组旋盖头沿回转盘圆周均匀排布，匹配转盘的间歇转动节奏，可实现连续化的上盖、旋盖作业流程。建模过程中对设备的辅助功能模块也做了完整还原，包括进出瓶的输送导轨结构、工位定位的挡瓶机构、顶部的红色警示灯组件、底部的驱动电机与传动辊道结构，所有零部件的装配关系都按照实际机械装配逻辑搭建，可清晰观察到各部件的运动配合关系。渲染阶段采用工业产品常用的影棚布光方式，突出金属部件的反光质感与工程塑料部件的哑光质感，通过明暗层次区分不同功能模块的结构边界，让整体模型的结构展示清晰直观。设计思路上围绕高速瓶装生产线的作业需求，采用回转式多工位布局替代单工位直线式结构，大幅提升旋盖工序的作业效率，同时模块化的旋盖头设计可适配不同规格的瓶盖与瓶型，兼顾设备的通用性与作业稳定性，模型完整还原了设备的传动路径与工位排布逻辑，可作为包装机械设计、产线规划的参考三维素材，帮助设计人员直观理解回转式旋盖设备的结构组成与作业原理。
