容积式定量杯灌装包装设备三维设计

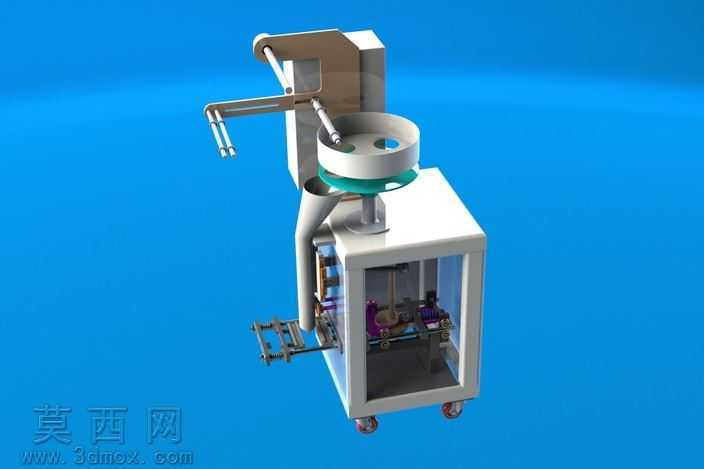

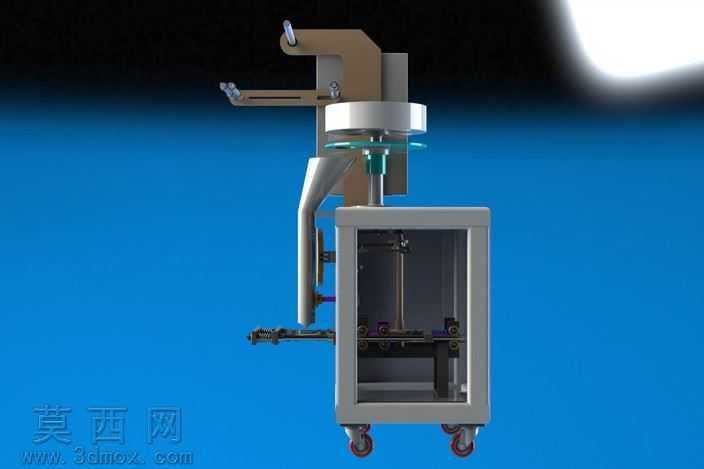

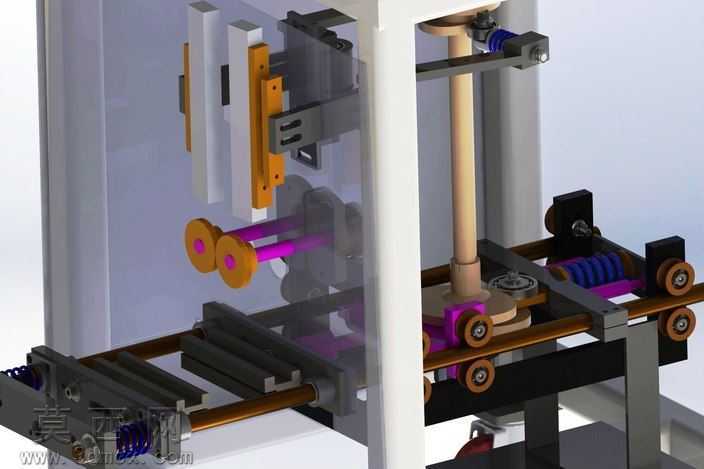

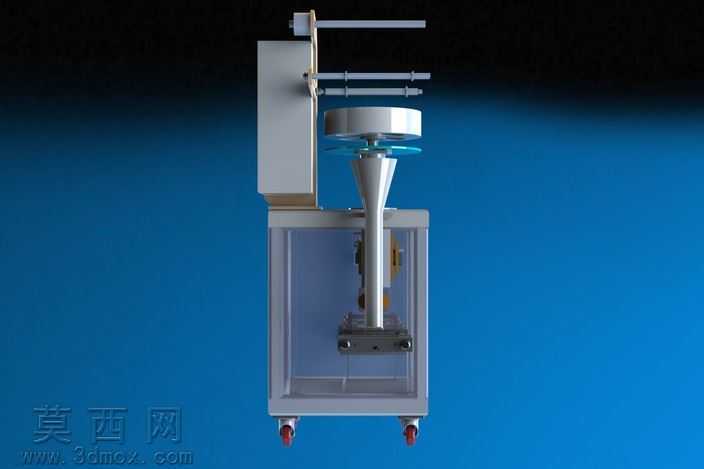

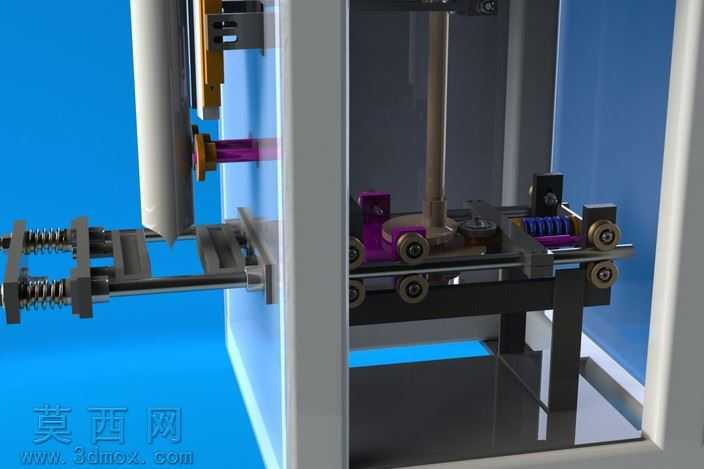

本作品为容积杯式灌装包装设备的三维设计模型，整体采用模块化设计思路完成全结构建模，在三维建模过程中严格遵循机械设计的装配逻辑，对设备的各个功能单元进行独立建模后完成整体装配约束，确保各部件的运动干涉校验全部通过。模型主体分为上部计量灌装单元、中部物料输送单元、下部机架驱动单元三个核心部分，上部的容积计量杯采用回转式结构设计，通过精准的容积腔体尺寸控制实现定量填料，建模时对计量杯的进料口、出料翻板、回转支撑结构都做了精细化的特征还原，确保计量动作的结构逻辑完全符合实际设备运行原理。中部的落料通道与接料工位采用流线型结构设计，避免物料输送过程中出现卡滞、残留问题，建模时对通道的弯折角度、衔接缝隙都做了参数化控制，保证结构的合理性。下部的机架采用方管焊接框架结构搭配透明防护门板，既保证设备整体的结构强度，又可以直观观察内部驱动机构的运行状态，机架底部配置万向脚轮与可调支撑脚，兼顾设备移动转运与工作时的固定稳定性，建模时对脚轮的转动结构、支撑脚的调节螺纹都做了细节还原。设备侧面的物料牵引与制袋辅助机构采用摆臂式结构设计，通过连杆传动实现与灌装动作的时序匹配，建模过程中对摆臂的铰接点、传动连杆的连接结构都做了准确的约束设置，可直观模拟设备运行时的动作轨迹。渲染阶段采用工业蓝作为背景主色调，设备主体框架赋予哑光白金属材质，金属传动部件赋予不锈钢拉丝材质，透明门板赋予高透亚克力材质，脚轮赋予黑色橡胶与金属支架组合材质，通过光影参数调整突出设备的结构层次感，清晰展现各个部件的装配关系与外观特征。整个设计围绕容积定量灌装的包装工艺需求展开，所有结构设计都服务于稳定定量灌装、连贯完成包装工序的功能目标，模型完整还原了该类灌装设备的核心结构特征，可用于包装设备的结构展示、原理讲解以及设计参考使用。
