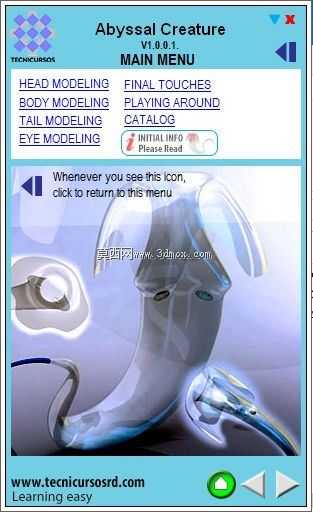

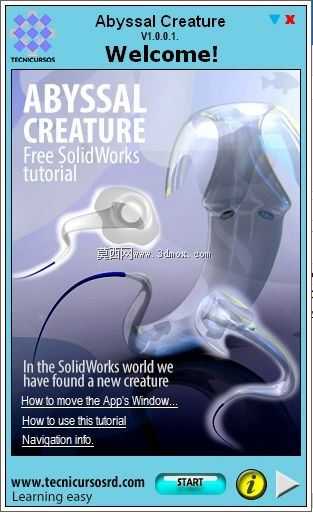

深海仿生生物曲面造型SolidWorks建模练习

　　这套仿生造型建模练习，核心是针对复杂自由曲面的建模逻辑训练，很多刚接触曲面建模的工程师容易陷入“为了曲面而曲面”的误区，忽略曲面之间的曲率连续、形态过渡的合理性，这个练习刚好能补上这块实操短板。实际工程场景里，这类自由曲面建模能力并非只用于创意造型，在水下探测设备的仿生外壳、流体减阻结构、医用柔性器械的外形设计、消费电子的曲面壳体开发中，都需要掌握这类连续曲面的构建方法，很多人做曲面时只会用放样、边界凸台堆特征，最后做出来的面要么有褶皱，要么曲率突变，放到流体仿真里就会出现边界层分离异常，放到结构装配里就会出现壁厚不均、脱模斜度不足的问题。做这个造型的时候，首先要拆解生物形态的结构逻辑，不要一开始就对着参考图描轮廓，

　　先把整体形态拆成几个核心的曲面区块：头部的半包裹腔体、触须的渐变扫掠路径、躯体部分的顺滑过渡面，每个区块先搭建对应的骨架线，骨架线的控制点不要过多，很多新手做样条曲线喜欢加一堆控制点，最后调整的时候牵一发而动全身，反而很难调出顺滑的形态，骨架线阶段就要保证各段曲线的曲率梳过渡平缓，没有突兀的拐点，尤其是触须和躯体连接的位置，要提前做好引导线的约束，避免后续扫掠出来的面出现扭曲。从安装边界的角度来说，这类仿生造型如果要落地做实体结构，首先要预留内部的元器件安装空间，头部的腔体部分要保证最小壁厚不小于1.5mm，如果是用做水下设备外壳，还要考虑密封槽的布置位置，曲面和密封面的衔接处要做平直的安装法兰边，不能整个壳体全是自由曲面，

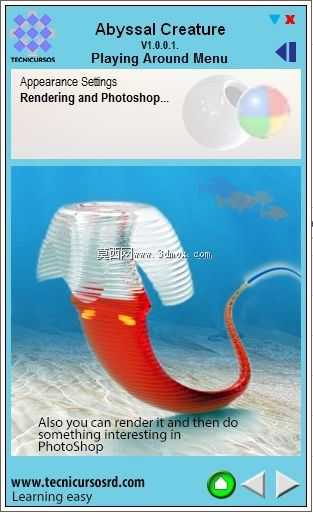

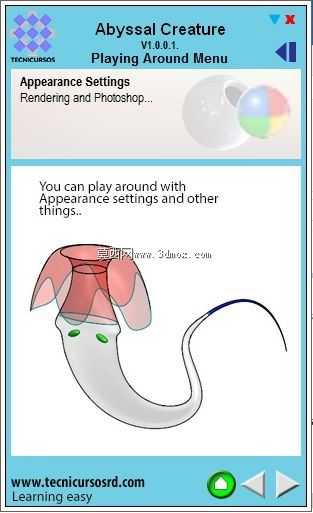

　　不然根本没法做压合密封。触须部分如果是做柔性结构，要在根部做圆角过渡，避免应力集中，很多人做这类细长曲面结构时忽略根部的应力释放，实际做3D打印验证的时候，轻轻一掰就从根部断裂，就是因为曲面过渡处的曲率半径太小，应力集中系数过高。建模过程中要随时用曲率检查工具排查曲面问题，不要等所有特征堆完再去检查，每做一个核心曲面就看一下高斯曲率分布，确保相邻曲面之间是G2连续，尤其是视觉上的高光过渡区域，要是曲率不连续，渲染出来的高光就会断成几截，实际加工出来的外壳表面反光也会有明显的棱线。很多工程师做练习的时候只追求外形像，忽略了建模逻辑的可编辑性，这个练习里要尽量用参数化的特征去控制形态，比如触须的路径可以用方程式驱动的曲线来控制弧度变化，后续调整形态的时候只需要修改几个参数就能整体更新，而不是一堆零散的特征叠在一起，改一个地方就全报错。另外，这类曲面造型做壁厚抽壳的时候，很容易出现抽壳失败的问题，本质上就是曲面局部的曲率半径小于设定的壁厚值，所以在构建曲面的时候就要随时检查最小曲率半径，提前调整曲面形态，不要等抽壳报错了再一点点去补面，那样效率极低。实际工程中做这类仿生曲面结构，还要考虑后续的加工工艺，如果是用注塑工艺生产，要保证所有曲面的脱模方向一致，不要出现倒扣结构，要是必须有倒扣，就要提前考虑滑块或者斜顶的布置空间，不能只追求外形好看，完全不考虑工艺可行性。这个练习里的透明质感效果，也能帮助工程师熟悉曲面建模中不同材质的表现逻辑，

　　透明材质对曲面的顺滑度要求更高，哪怕是很小的曲面瑕疵，在透明材质下都会被放大，所以建模时对曲面质量的要求要比普通不透明壳体更高。从流体性能的角度来说，这类模仿深海生物的曲面形态，本身就是经过自然选择的低阻形态，很多水下航行器的外形设计都会参考这类生物的曲面特征，通过建模练习掌握这类曲面的构建逻辑，后续做水下设备的减阻外壳设计时，就能更快地搭建出符合流体要求的造型，不用从零开始摸索曲面的过渡方式。做这类练习的时候不要只停留在把外形做出来的层面，要多思考每一个曲面特征在实际工程中怎么落地，比如曲面的分模线位置怎么选最合理，怎么在不破坏曲面外观的前提下布置安装柱、加强筋这些内部结构，怎么平衡造型美观度和结构强度、加工成本之间的关系，这些思考才是建模练习真正的价值，而不是单纯做一个好看的摆件模型。
