螺旋型节能荧光灯三维结构设计

　　日常民用、商用场景里的紧凑型节能荧光灯，是替代传统白炽灯的主流照明器件，这款螺旋结构的节能灯泡，在结构设计上充分平衡了发光效率、安装兼容性与空间占用率。从实际应用场景来看，这类灯泡可适配绝大多数标准E27螺口灯座，覆盖家庭室内照明、办公场所基础照明、商超公共区域补光等多类场景，相比同功率白炽灯能降低七成以上的用电消耗，同时使用寿命有明显提升。

　　在产品功能特性层面，螺旋盘绕的灯管结构是核心设计点，相比传统U型节能灯管，螺旋形态可以在有限的竖向空间内排布更长的荧光灯管，在不增大灯泡整体径向尺寸的前提下，有效提升发光面积，让光线输出更均匀，减少照明区域的明暗差。灯管与下部灯头的连接部位做了过渡塑壳结构，一方面用来容纳内置的电子镇流器组件，将市电交流电压转换为适配灯管启动工作的高频电压，保证灯管启动无频闪、工作状态稳定；另一方面塑壳的锥形过渡形态可以引导安装时的对位操作，避免安装过程中磕碰灯管造成管壁破损。

　　设计过程中首先要确认安装边界的尺寸约束，标准螺口灯头的尺寸要完全符合通用互换要求，螺纹大径、螺距、灯头顶端触点的突出高度都要匹配通用灯座的尺寸公差，保证用户替换原有灯泡时不需要额外更换灯座，直接拧入即可完成安装。整体灯泡的最大径向尺寸控制在常规灯罩的容纳范围内，竖向总高度不会超出普通家用吊灯、壁灯、台灯的内部安装空间，避免出现灯泡装完突出灯罩外的问题。灯管的螺旋升角、盘绕圈数经过反复调整，既要保证灯管长度满足额定功率下的发光效率要求，也要控制盘绕后灯管之间的间隙，避免灯管工作时热量堆积，影响电子元器件的使用寿命。

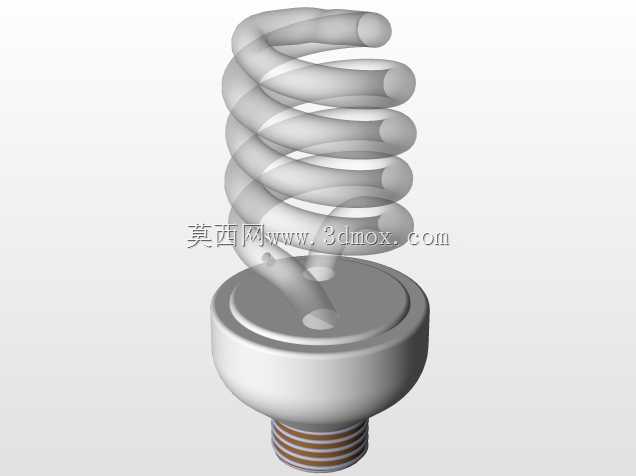

　　结构建模时，灯管部分采用螺旋扫掠特征生成，先绘制螺旋路径，匹配灯管的管径参数，扫掠过程中注意管壁厚度的均匀性，还原实际玻璃灯管的壁厚特征；灯头部分的螺纹采用真实螺纹结构建模，还原螺纹的牙型角与螺距参数，保证虚拟装配时与灯座模型的配合间隙符合实际装配公差；中部塑壳的曲面过渡做了顺滑处理，没有尖锐棱角，符合注塑件的脱模工艺要求，塑壳与灯管、灯头的配合部位预留了粘接与卡扣的装配余量，还原实际生产中的装配工艺逻辑。

　　从实际使用的可靠性角度出发，设计时还考虑了灯泡工作时的散热路径，塑壳表面预留了细微的散热缝隙，让灯管与镇流器工作产生的热量可以顺着缝隙自然散出，避免内部温度过高加速元器件老化；灯头与塑壳的连接部位做了防松结构，安装拧动时不会出现灯头与塑壳相对转动的情况，防止内部接线被拧断造成电路故障。灯管顶端的封闭结构做了圆弧过渡，避免应力集中导致玻璃管壁在运输、安装过程中出现开裂。

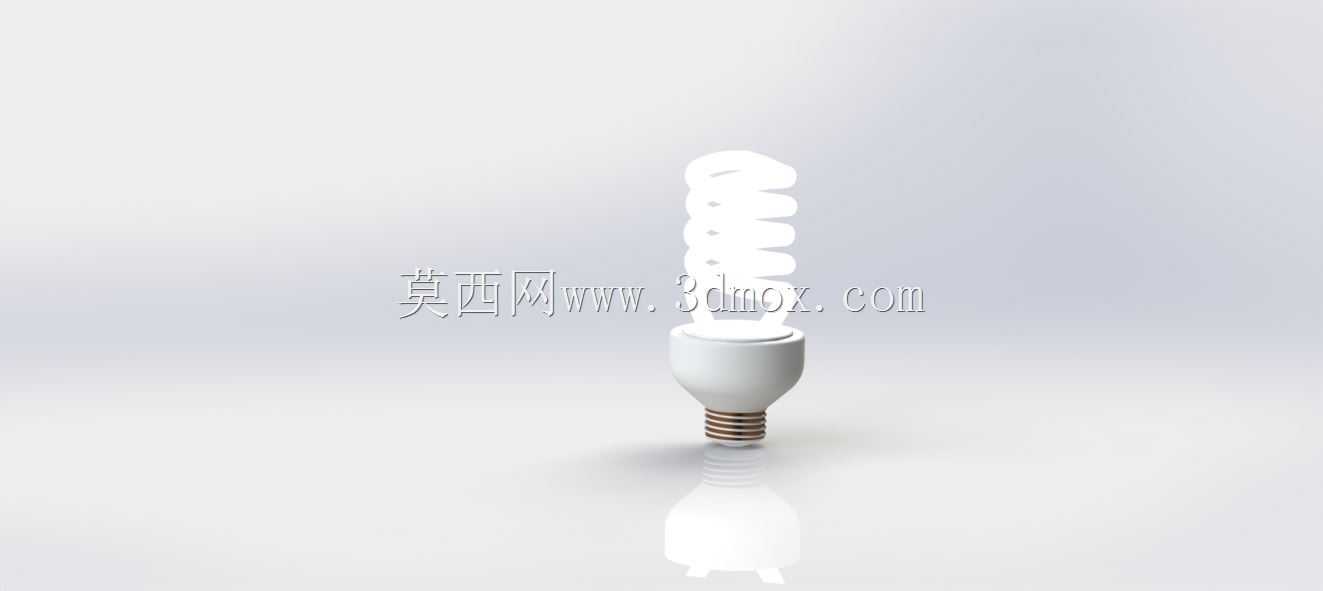

　　这类螺旋节能灯泡的三维模型，可用于照明产品的结构迭代设计、照明场景的装配仿真验证，也可作为电工类教学演示的三维素材，帮助设计人员直观理解紧凑型荧光灯的内部结构组成与装配关系，在做照明系统布局仿真时，也可以直接调用该模型完成场景搭建，验证不同安装位置下的照明覆盖效果。建模过程中所有结构特征都参考实物的实际尺寸比例，没有做夸张的形变处理，各部件的配合关系完全还原实物的装配逻辑，可直接用于结构干涉检查、装配工艺模拟等工程场景。
