标准SKF深沟球轴承三维结构设计

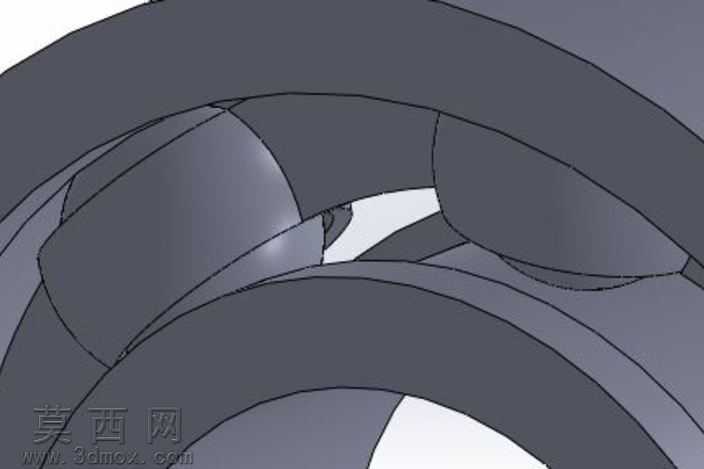

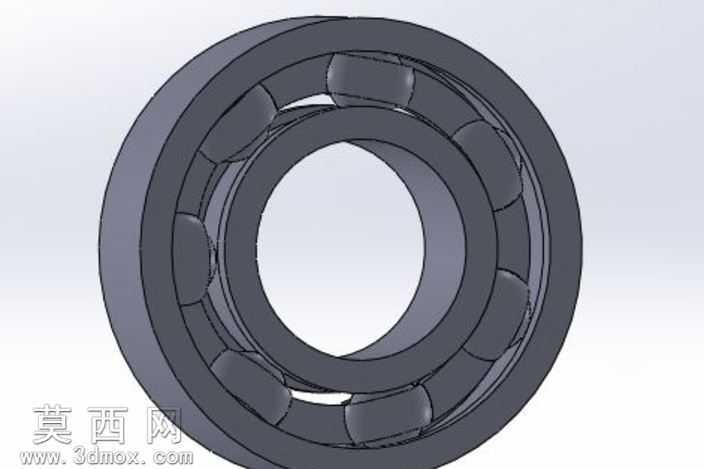

本模型为标准规格SKF深沟球轴承的三维参数化设计成果，建模过程严格遵循滚动轴承的标准尺寸规范，以毫米为统一建模单位，精准还原内径20mm、外径42mm、宽度12mm的尺寸参数，保证模型与实物的尺寸一致性。建模阶段采用SolidWorks软件完成全参数化构建，首先通过旋转凸台命令生成轴承内圈、外圈的基础环形基体，对内外圈的滚道位置做精准的圆弧曲面切除，保证滚道曲率与钢球的球面曲率完美适配，满足滚动摩擦的运动学要求。钢球部分采用圆周阵列命令完成等距排布，严格按照该型号轴承的钢球数量、球径参数设置阵列参数，保证每颗钢球与内外滚道的接触位置均匀分布，还原轴承滚动体的排布逻辑。保持架部分采用拉伸与切除组合命令构建，兜孔位置与每颗钢球的中心精准对齐，保证保持架能够稳定分隔滚动体，避免钢球之间发生直接摩擦碰撞。材质渲染阶段，为轴承内外圈、钢球赋予高碳铬轴承钢的金属材质，调整材质的粗糙度、反光度参数还原轴承钢经淬火处理后的细腻金属质感，为保持架赋予冲压钢板或工程塑料的对应材质，区分不同部件的材质视觉差异，渲染效果清晰展现轴承的内部结构层次。结构设计上完全还原标准SKF轴承的装配关系，内圈、外圈、滚动体、保持架四个核心部件的配合间隙符合行业标准，可直接用于装配体的干涉检查、运动仿真演示，能够直观展示轴承运转时内圈随轴转动、外圈固定、钢球沿滚道滚动、保持架同步分隔滚动体的完整运动过程。设计过程中优先保证模型的工程实用性，所有特征建模均采用参数化驱动，后续可通过修改尺寸参数快速衍生同系列不同规格的轴承模型，大幅提升通用机械零部件的建模效率，模型细节处做了圆角、倒角的工艺特征还原，避免锐边结构，完全匹配真实轴承的加工工艺特征，可用于机械设计教学演示、设备装配模拟、产品选型展示等多个场景。
