台式电脑主机散热轴流风扇结构设计

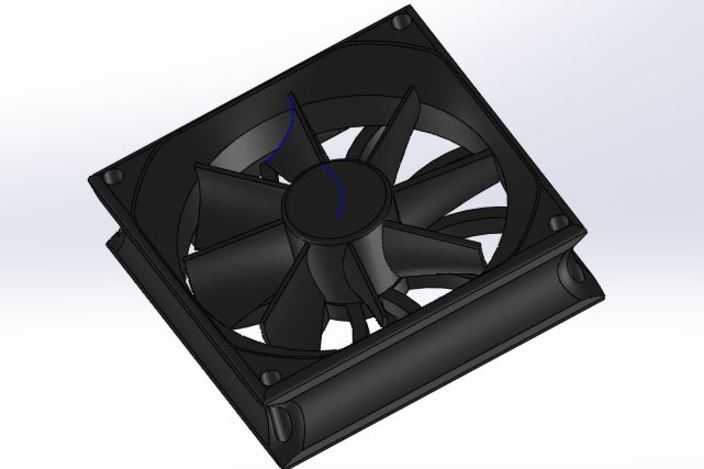

本作品为台式电脑主机用轴流散热风扇的三维结构设计，建模过程以常规80mm规格机箱风扇的通用尺寸为参考基准，在三维建模环境中完成整体结构的搭建。建模阶段首先绘制风扇外框的截面轮廓，通过拉伸命令生成方形外框主体，对外框四角的安装固定柱做圆角过渡处理，避免尖锐棱角带来的装配干涉问题，外框内侧预留扇叶转动的安全间隙，保证扇叶运转时不会与框体发生剐蹭。扇叶部分采用七叶轴流扇叶构型，先绘制单片扇叶的翼型截面曲线，通过曲面放样生成单片扇叶的实体结构，再通过圆周阵列命令完成全部扇叶的排布，扇叶与中心轮毂做一体化融合处理，轮毂中心预留电机安装的定位槽位，还原常规散热风扇的电机装配空间。整体模型采用哑光黑色硬质塑料的材质参数进行渲染设置，外框表面做细微磨砂质感处理，扇叶表面设置轻微的反光属性，还原ABS工程塑料的真实材质观感，渲染视角采用斜45度等轴测视角，可同时展示风扇的正面扇叶结构与侧面框体厚度，清晰呈现整体的比例关系。本模型为简化结构设计版本，未包含风扇内部的驱动电机、供电线路、轴承组件等电气与精密传动部件，仅还原风扇的外部结构与核心扇叶、外框形态，建模过程未做精密的尺寸公差标注，以外观结构还原与形态展示为核心设计目标，可用于电脑散热结构的教学演示、机箱装配模拟的占位参考、散热方案布局的示意展示。模型的结构拆分清晰，外框、扇叶、轮毂各部分的衔接过渡自然，没有出现曲面破面、实体重叠等建模问题，整体形态符合常规台式电脑散热风扇的视觉特征，能够直观展现轴流散热风扇的基础结构组成。
