塞斯纳172轻型飞机机身框架结构设计

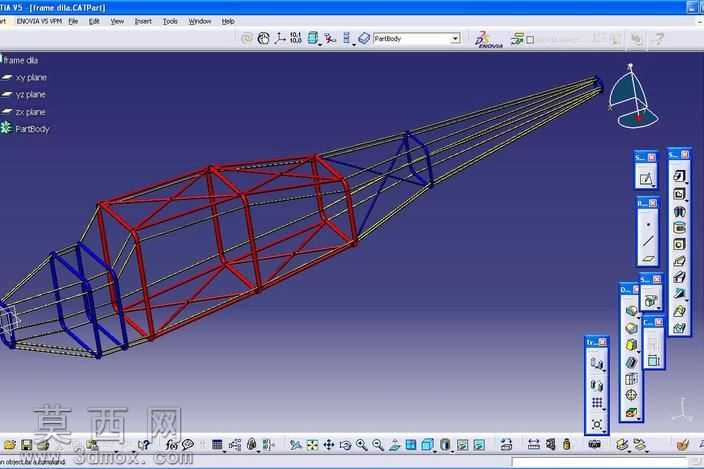

本作品为塞斯纳172轻型通用飞机的机身概念结构三维建模成果，采用CATIA软件完成全参数化建模设计，整体还原了该机型经典的桁架式机身骨架构造。建模过程中首先梳理了塞斯纳172机身的气动外形轮廓基准，以机身纵向轴线为核心搭建主基准坐标系，依次构建出沿航向分布的横向隔框、纵向承力长桁以及斜向支撑构件的线框基准，再通过型材截面扫掠、布尔运算等操作生成各杆件的实体结构，精准还原了钢桁架机身的受力传力逻辑。模型中红色构件对应机身座舱段的主承力框架，该区域为乘员、机载设备的安装承载区，采用了更密集的斜向支撑布局形成稳定的空间桁架结构，能够有效传递飞行过程中的气动载荷、着陆冲击载荷；蓝色构件对应机身后段的尾撑结构，该段主要承担尾翼传递的气动载荷，杆件布局相对疏朗以控制整机重量，同时通过交叉斜撑保证结构的抗扭刚度。建模阶段严格遵循轻型飞机机身结构设计的工程逻辑，所有杆件的连接节点均做了共节点处理，保证后续可直接导入有限元分析软件进行结构强度、刚度校核，材质预设上区分了不同部位的结构钢材属性，为后续渲染、结构仿真预留了完整的参数接口。整体设计围绕通用航空轻型飞机的机身结构特点展开，既还原了塞斯纳172机型的经典机身构造特征，也通过参数化建模方式保留了结构调整的灵活性，可作为航空结构设计学习、轻型飞机概念设计阶段的参考模型，帮助理解桁架式机身的受力特点与建模思路，清晰展现了轻型飞机机身从基准搭建、线框构形到实体生成的完整建模流程，各结构构件的层级关系清晰，特征树逻辑规整，符合航空类结构三维建模的工程规范。
