飞机起落架收放支撑结构三维设计

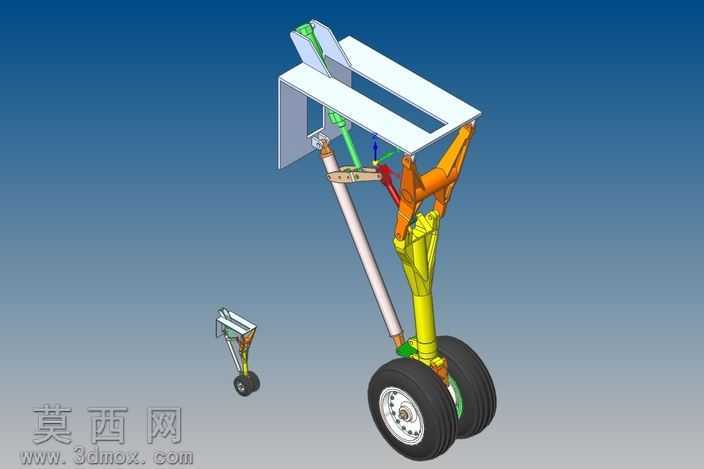

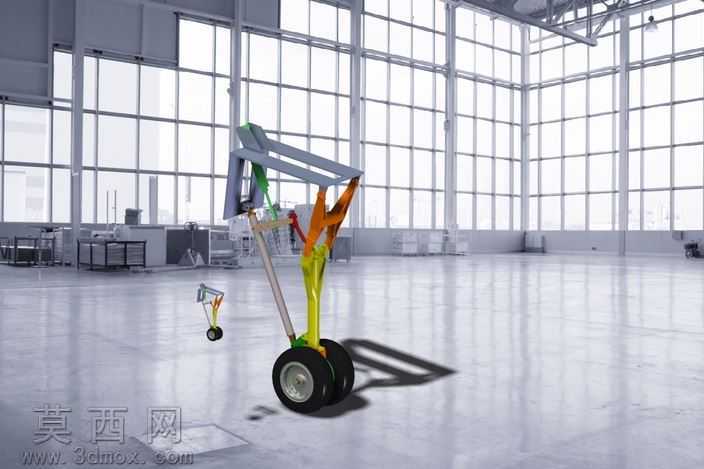

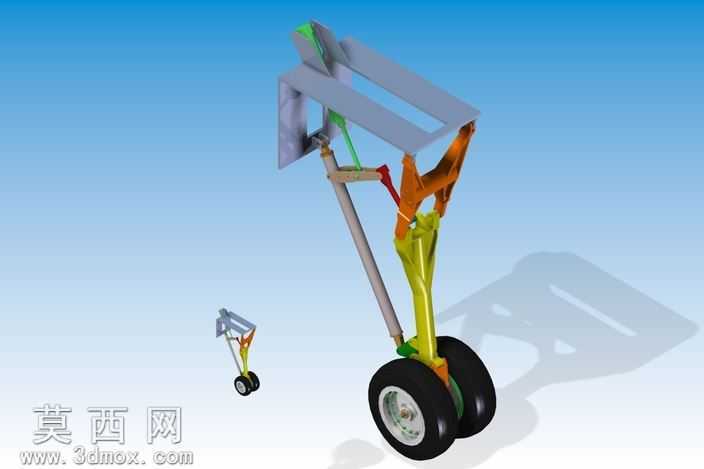

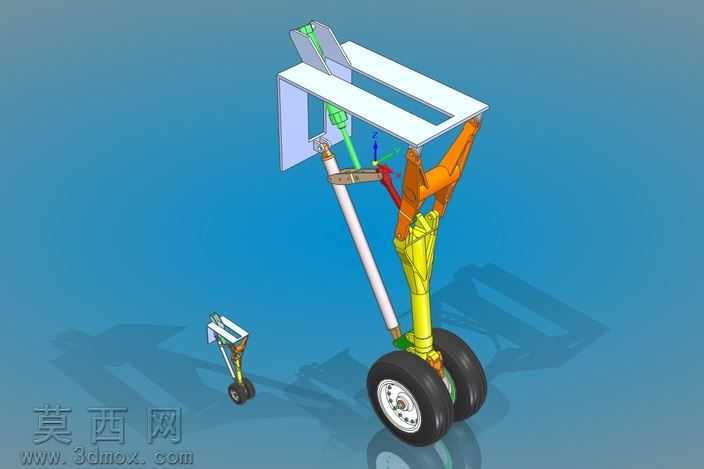

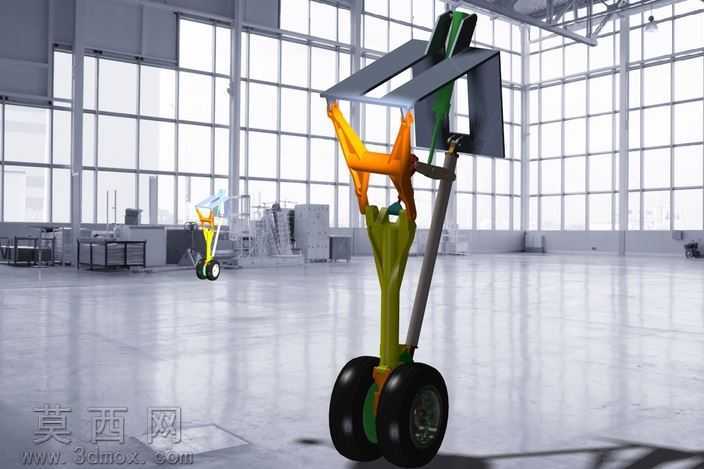

本作品为航空起落架收放支撑结构的三维设计成果，建模阶段采用自顶向下的装配设计思路，先搭建整体运动骨架，明确各部件的运动行程、铰接点位与装配基准，再逐一拆分细化单个零件，确保整体装配无干涉、运动逻辑符合实际起落架的收放需求。建模过程中对关键承力部件做了结构优化：主缓冲支柱采用变径筒状结构设计，既保证轴向承载能力，也预留了内部缓冲构件的安装空间；上部连接架采用框架式镂空结构，在保证与机身连接点位结构强度的前提下，尽可能降低结构自重；轮架部分采用对称双轮布局，轮轴位置做了加厚加强处理，匹配双轮的载荷分布需求，轮胎部分还原了真实航空轮胎的胎面纹理与轮毂的辐条结构，提升模型的真实感。材质渲染阶段，针对不同部件的实际材质做了区分设置：承力金属结构件采用哑光航空铝合金材质，调整金属粗糙度与反射参数，还原航空构件的表面处理质感；铰接部位的作动筒活塞杆采用亮面镀铬金属材质，与筒身的哑光材质形成视觉区分；轮胎采用高粗糙度的黑色橡胶材质，添加细微的颗粒质感模拟真实轮胎的表面触感；上部的小型连接拉杆分别设置了工程塑料与金属材质，区分不同功能构件的材质差异。结构设计上还原了起落架的完整铰接传动逻辑：上部连接架与机身安装座铰接，斜向支撑作动筒两端分别铰接在主支柱与连接架上，通过作动筒的伸缩带动整个起落架完成收放摆动，侧方的辅助定位拉杆用于限定收放行程的极限位置，避免运动过位造成结构损坏，各铰接位置都预留了标准的销轴安装空间，符合实际航空构件的装配工艺要求。整体模型完成装配后做了全局干涉检查，验证所有运动部件在全行程摆动过程中无结构碰撞，各零件的壁厚、连接尺寸都符合常规机械设计的工艺要求，既可以用于航空机械结构的教学演示，也可作为相关结构设计的参考原型，适配3D打印等快速成型场景的缩放调整需求，可根据使用场景调整整体尺寸比例，保留核心结构特征的同时适配不同的使用需求。
