工业传动用精密滚子链条结构设计

　　滚子链作为机械传动系统里应用范围极广的挠性传动部件，常被布置在中心距较大、对传动比精准度有一定要求，同时需要缓冲吸振的工况场景中，从常规的轻工输送线、机床进给传动，到重型矿山设备的动力传递、农业机械的行走机构，都能见到这类部件的实际应用。不同于齿轮传动对安装中心距、轴系平行度的严苛要求，滚子链可以在两轴中心距处于数倍节距范围的场景下稳定传递扭矩，同时自身具备一定的弹性变形空间，能够抵消部分瞬时冲击载荷，避免传动系统硬连接带来的部件崩损问题。

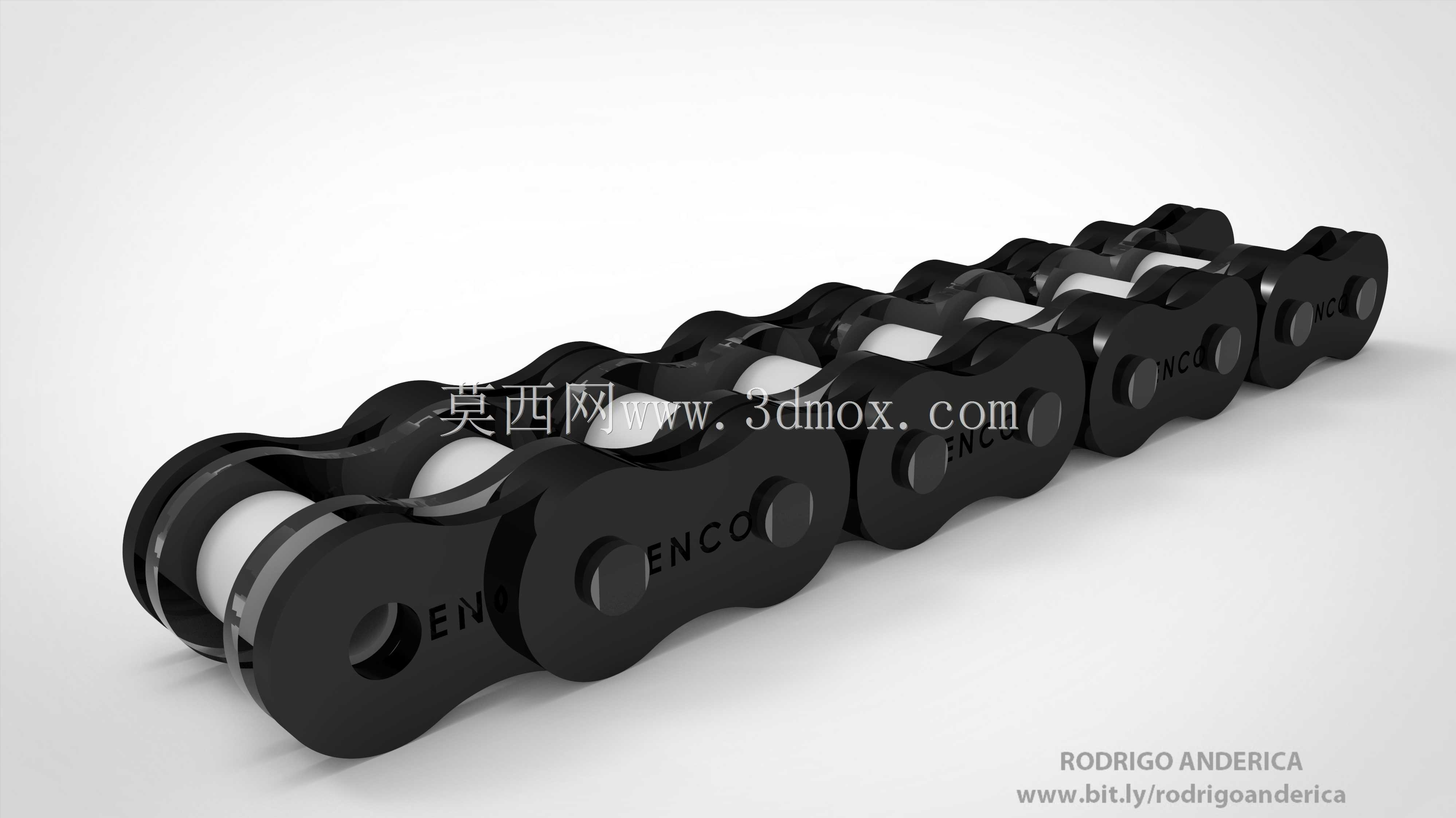

　　从结构设计逻辑来看，这款链条采用标准的内外链板交错铰接结构，内链板与套筒采用过盈配合压装为固定整体，外链板与销轴同样过盈连接，销轴穿入套筒内部形成可自由转动的铰接副，套筒外侧套装可自由转动的滚子，当链条与链轮轮齿啮合时，滚子会沿轮齿齿面滚动，将原本的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量与传动阻力。链板采用8字形的等强度截面设计，在保证链板各个截面抗拉强度趋近一致的前提下，尽可能削减非受力区域的材料用量，既降低了链条整体的自重，也减少了高速运转时的惯性冲击。

　　在实际安装边界的考量上，这类链条的单节节距遵循通用传动件的尺寸规范，安装时需要保证两传动轴的平行度偏差控制在允许范围内，避免链条单侧受力加剧磨损；链轮的共面偏差也需要控制在合理区间，防止链条运转过程中出现脱链、爬齿的异常工况。链条的张紧度需要根据实际传动功率、运转速度调整，通常垂直布置的传动场景张紧力要略大于水平布置场景，避免自重导致的链条下垂量过大引发啮合异常。如果是应用在输送场景下，还需要配套对应的导轨托板，承托链条回程段的自重，避免长距离输送时链条挠度过大影响运行稳定性。

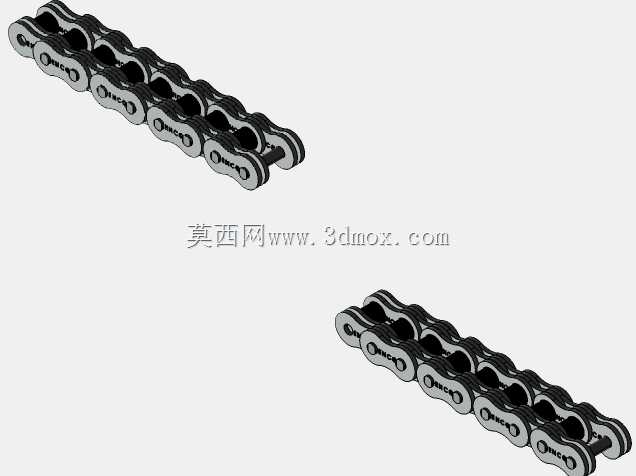

　　从功能特性上看，这款链条的铰接副配合间隙经过合理设计，既保证了铰接位置转动灵活无卡滞，也避免间隙过大导致传动过程中冲击噪声增大、传动精度下降的问题。滚子的外圆表面做了硬化处理，能够承受啮合时的接触应力，同时在多粉尘、有少量润滑介质的工况下也能保持较长的使用寿命。链板的表面处理兼顾了防锈能力与结构强度，在常规车间环境下存放、使用不会轻易出现锈蚀导致的结构强度下降问题。在进行三维建模时，需要重点关注铰接位置的配合间隙模拟，不能将销轴与套筒设置为完全贴合的零间隙状态，否则虚拟装配后链条无法完成绕链轮的弯曲动作，也无法真实模拟实际运转时的动态干涉情况；同时链板的倒角、滚子的端部圆角这些细节结构也需要准确还原，这些结构不仅影响实际装配时的工艺性，也会直接关系到啮合过程中是否会出现卡滞、异常磨损的问题。在选型匹配时，需要根据传递的额定功率、主动轴转速、传动比计算所需的链条节距、排数以及总节数，同时校核链条的静强度安全系数与疲劳强度，确保在冲击载荷、频繁正反转的工况下不会出现链板断裂、销轴剪切失效的故障。
