5/8英寸弹性卡接式软管紧固卡箍结构

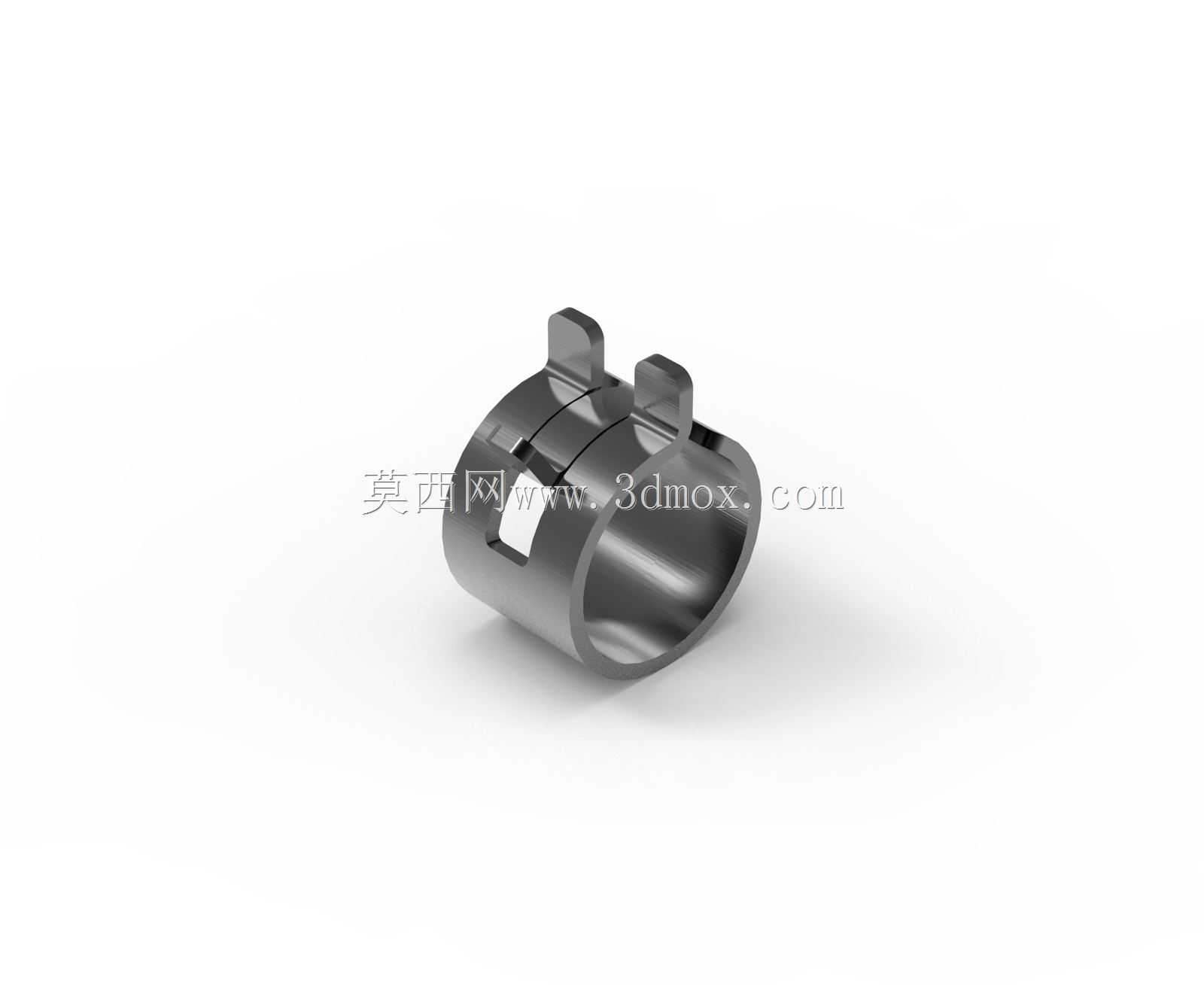

　　在流体输送管路的装配场景中，软管与硬管接头、设备接口的连接可靠性直接决定整套管路系统的密封表现，尤其是低压气动回路、小型燃油输送管路、家用净水设备水路、园林灌溉支管这类管径不大、拆装频次不算极高的应用场景里，传统的蜗杆传动式喉箍因为零件数量多、拧紧需要额外工具、占用径向空间偏大，往往不是最优选择。这款适配5/8英寸外径软管的卡箍，就是针对这类场景设计的弹性紧固元件，整体采用单钢带一体冲压成型的结构，没有额外的紧固件、调节螺杆等散件，装配时不需要配套扳手、螺丝刀这类工具，仅靠手工捏合两个凸起的卡耳就能实现卡箍的预张开，套入软管指定安装位置后松开卡耳，依靠钢带自身的弹性回弹就能抱紧软管外壁，完成紧固作业。

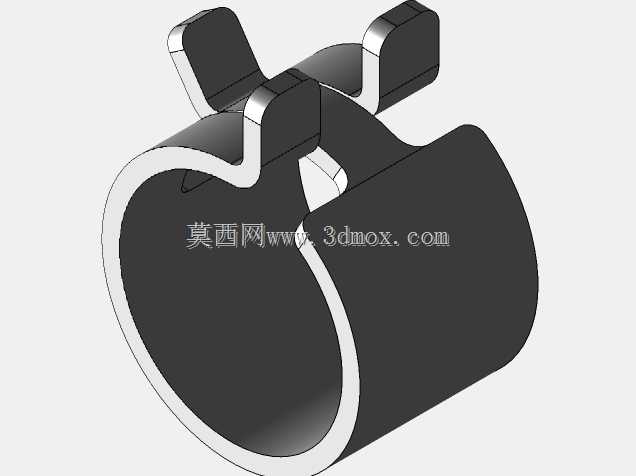

　　从结构设计逻辑来看，这款卡箍没有采用传统的开环搭扣结构，而是在环形钢带的基础上，直接冲压出两个对称的受力凸耳，凸耳与钢带本体为同一材料连续成型，不存在焊接、铆接带来的应力集中点，长期处于抱紧状态下的抗疲劳表现更稳定。钢带的厚度经过匹配管径的计算，既不会因为钢带过薄导致抱紧力不足，出现软管受压后渗漏、滑脱的问题，也不会因为刚度过大导致手工捏合卡耳时需要的操作力过高，提升一线装配人员的作业效率。卡箍的内圈做了圆角钝化处理，没有尖锐的冲切毛边，抱紧软管时不会割伤橡胶、硅胶这类软质管材的外壁，避免管材表面出现微裂纹后引发的渗漏、提前老化失效问题。

　　在实际安装边界上，这款卡箍适配的软管外径为5/8英寸，也就是约15.88毫米的常规英制软管管径，卡箍处于自由状态下的内径略小于适配软管的外径，保证装配后有足够的过盈抱紧量；捏合卡耳至最大张开位置时，内径会扩张至比软管外径大2毫米左右，能够顺畅套过软管外壁以及接头端部的定位凸台，不会在穿装过程中刮伤软管表面。卡箍的轴向宽度控制在10毫米以内，径向方向除了两个凸起的卡耳之外没有多余的突出结构，在管路排布密集、安装空间局促的场景下，比如小型设备内部的气路排布、紧凑型净水设备的内部水路装配，不需要预留额外的工具操作空间，仅靠手指就能完成拆装，比传统喉箍的空间适配性更强。

　　从功能特性的角度来说，这类弹性卡箍的抱紧力均匀分布在整圈软管接触面上，不像螺丝紧固的喉箍会在拧紧位置出现局部应力集中，导致软管被过度挤压变形、长期使用后出现局部凹陷老化的问题。在管路承受一定内部压力时，软管会产生轻微的径向膨胀，这款卡箍的钢带自身具备的弹性可以跟随软管的微小胀缩产生对应的形变量，始终保持稳定的抱紧力，不会因为管路的轻微压力波动出现松动。针对不同的输送介质场景，这类卡箍可以匹配不同的表面处理工艺，比如普通输水、气动场景采用镀锌防锈处理，接触弱腐蚀性介质、户外使用场景可以采用不锈钢材质冲压，满足不同工况的防锈、抗腐蚀需求。

　　在三维建模过程中，这类零件的建模重点在于钢带环形曲面的成型精度，以及卡耳位置的冲压折弯角度还原，需要准确模拟自由状态下的卡箍内径、卡耳张开后的最大扩张量，保证在做虚拟装配时能够准确验证卡箍与软管、接头的匹配间隙，避免实际生产时出现卡箍套不进接头、抱紧量不足的问题。建模时还要注意卡箍内圈的圆角参数，这个细节直接关系到实际装配时是否会损伤软管，是结构设计中不能忽略的工艺细节。很多新手建模时容易忽略钢带的厚度对应力的影响，要么把钢带做的过厚导致卡箍弹性不足，要么做的过薄导致抱紧力不够，实际设计中需要结合选用的材料弹性模量、目标抱紧力大小，反复核算钢带的厚度与开口尺寸，才能保证成品的使用性能。

　　在设备选型匹配时，选用这类卡箍首先要确认适配的软管外径，不能仅凭公称管径直接选型，因为不同材质、不同压力等级的软管壁厚存在差异，同样是5/8英寸公称通径的软管，实际外径可能存在1毫米左右的偏差，选型时要保证卡箍自由状态内径比软管实际外径小0.5到1毫米，才能保证足够的抱紧力。同时要注意安装位置的空间预留，虽然这类卡箍不需要工具操作空间，但两个卡耳在捏合时需要一定的手指操作空间，不能紧贴其他管路或者设备壁面布置，否则会给后续拆装维护带来不便。另外这类卡箍属于一次性冲压成型的弹性元件，不适合反复多次拆装使用，多次张开回弹后钢带会产生塑性变形，导致抱紧力下降，需要定期维护拆装的管路位置，还是要选用可反复调节的紧固结构。
