三叶螺旋桨散热结构三维设计作品

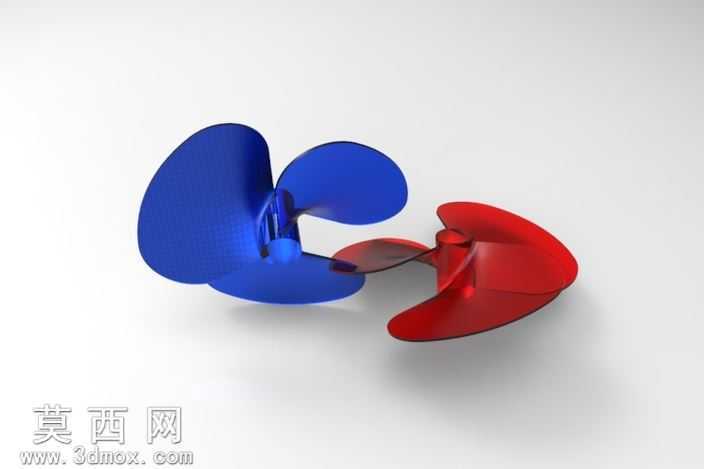

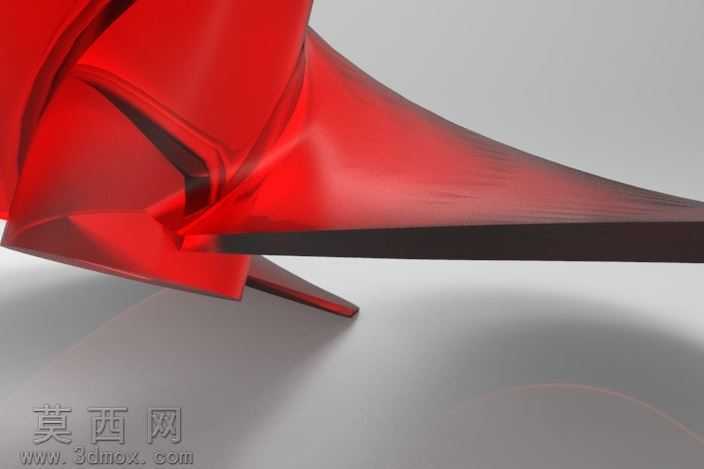

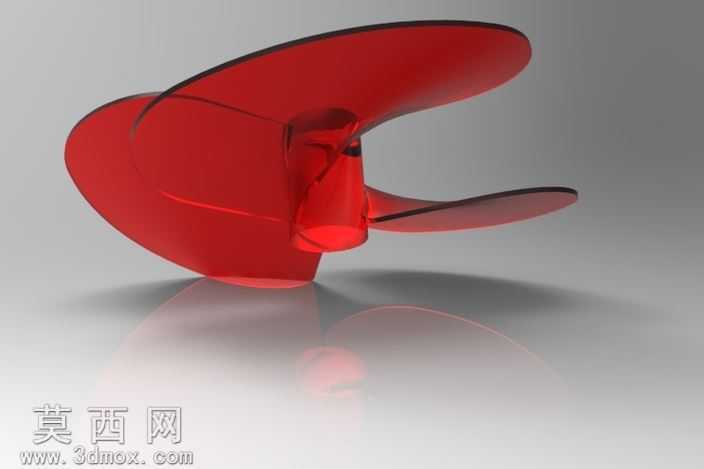

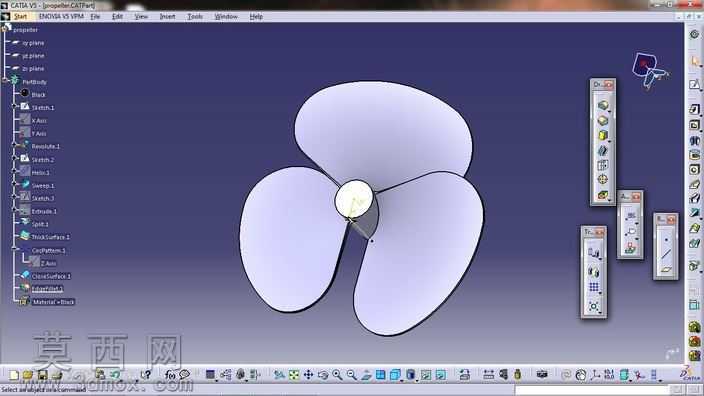

本作品为三叶式螺旋桨散热结构，采用CATIA三维建模环境完成全参数化设计，整体建模过程遵循自顶向下的设计逻辑，首先以中心轮毂的安装基准为原点建立全局坐标系，确定桨叶的回转中心与安装定位基准，轮毂部分采用带中心安装孔的短圆柱结构，孔位预留标准紧固件安装间隙，轮毂外轮廓做圆弧过渡处理，避免与桨叶连接位置出现应力集中的直角结构。三片桨叶采用圆周阵列方式排布，相邻桨叶夹角严格保持120度，保证运转过程中的动平衡性能，每片桨叶的翼型截面从根部到梢部做连续渐变处理：根部截面厚度更大，满足与轮毂连接的结构强度要求，避免高速运转时连接位置出现断裂风险；从根部向梢部延伸的过程中，截面厚度逐步减小，翼型的弦长也同步收窄，同时沿桨叶延伸方向设置连续变化的扭转角，匹配流体流动的切入角度，既能够在运转时推动流体形成稳定定向流动，也能降低桨叶表面的流体阻力，减少运转过程中的紊流与振动。建模过程中对每片桨叶的曲面做连续性检查，保证G2连续的曲面顺滑度，避免曲面出现褶皱、拐点等缺陷，桨叶与轮毂的连接位置采用圆角过渡融合，消除装配与受力的薄弱点。材质配置上，整体结构预设为轻质高强度铝合金材质，表面做哑光氧化处理的材质表现，既还原工业零部件的真实质感，也体现该类部件轻量化、耐锈蚀的使用需求。结构设计层面充分考虑散热场景的使用需求，桨叶的曲面弧度经过反复调整，能够在较低转速下推动更大流量的空气流经散热区域，三片对称排布的结构相比两叶结构拥有更稳定的运转特性，相比更多叶片的结构拥有更低的转动惯量，兼顾散热效率与运转能耗，适配汽车前置散热器的风冷驱动需求，可直接用于散热系统的结构验证、流体仿真分析以及后续的加工生产参考，模型的所有特征均保留完整参数，可根据不同的安装尺寸、散热功率需求快速调整桨叶直径、扭转角度、叶片厚度等核心参数，适配不同规格的散热使用场景。
