铸铁材质T24传动链轮三维设计作品

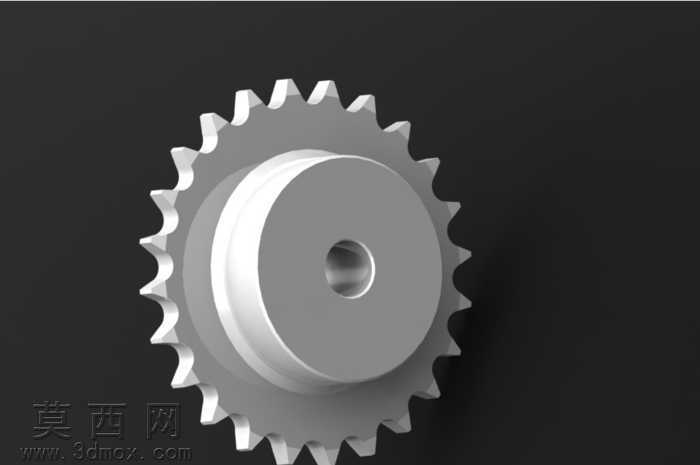

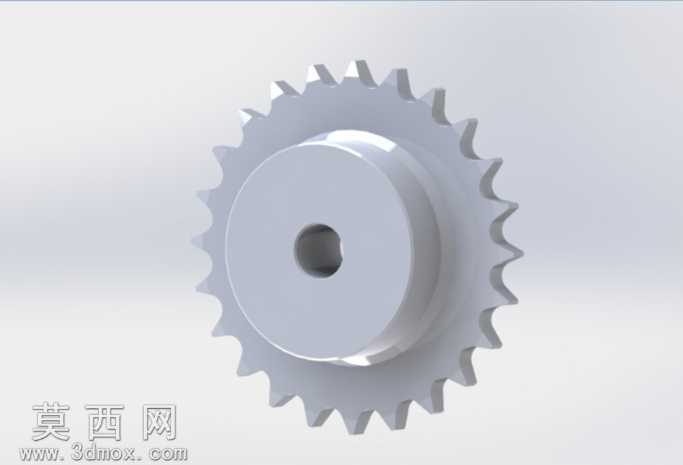

本作品为T24规格传动链轮的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先依据链轮传动的设计规范确定核心参数，匹配对应链条的节距、滚子直径等基础尺寸，精准计算齿顶圆、齿根圆、分度圆的直径数值，通过草图绘制完成单个轮齿的齿廓曲线，保证齿形符合啮合传动的几何要求，避免后续传动中出现卡链、跳链的问题。完成单个齿形的草图约束后，通过圆周阵列命令生成全部24个轮齿，确保每个轮齿的角度、尺寸完全一致，保证传动过程中的动平衡性能。轮体部分采用凸缘式结构设计，中心开设轴孔用于与传动轴配合安装，轴孔与轮缘之间的轮毂部分做了合理的厚度设计，既保证零件的结构强度，又控制整体重量避免不必要的材料浪费。建模过程中对轮齿与轮毂的衔接位置做了圆角过渡处理，消除应力集中隐患，提升零件的实际使用寿命。材质设定阶段选用铸铁材质，在软件中匹配铸铁的哑光金属质感，调整表面粗糙度参数还原铸铁零件的真实外观，通过渲染环境的光影设置，清晰呈现轮齿的齿形细节、轮毂的结构层次以及中心轴孔的形态，渲染效果能够直观展示零件的实际外观特征。结构设计上充分考虑链轮的实际使用场景，轮齿的齿形角度做了优化，保证与链条啮合时的接触面积合理，降低传动过程中的磨损速率，轮毂的轴向尺寸经过合理规划，确保安装后与传动轴、链条的位置匹配度符合装配要求，整体模型的所有尺寸均遵循机械设计标准，可直接用于后续的工程图生成、装配模拟以及加工参考。设计过程中优先保证零件的传动功能性，同时兼顾加工工艺性，所有结构均采用常规机械加工即可实现，没有特殊的异形结构，降低实际生产的加工难度，模型的每一处细节都经过尺寸校验，确保各部分比例协调，不存在几何干涉或者尺寸矛盾的问题，能够完整还原T24铸铁链轮的真实结构与外观特征。
