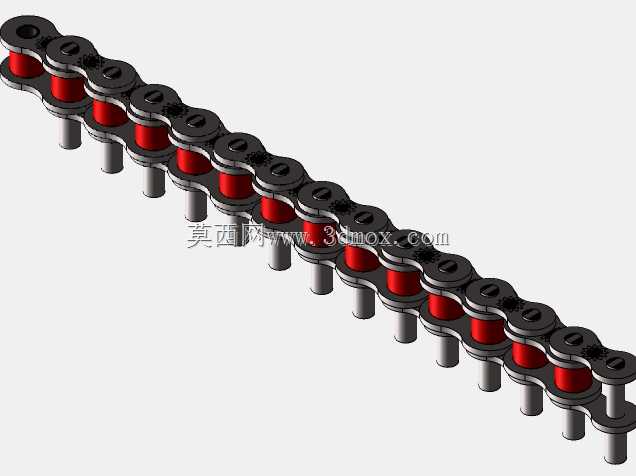

带销滚子链传动结构三维设计模型

　　在连续式物料输送、长距离动力传递的工业场景中，带销滚子链是兼顾传动精度与负载耐受能力的核心构件，不同于普通无附件滚子链仅能完成链轮间的扭矩传递，带销结构的设计让链条可直接挂载工装治具、物料托盘或推送构件，省去了额外安装附件的转接工序，在轻工包装、电子组装、食品输送、汽配焊装线体中应用极为广泛。从实际使用场景来看，这类链条常被用在节拍稳定的步进式输送线中，每间隔固定节距的销轴伸出端可直接固定载具，当链轮带动链条步进移动时，载具能带着工件依次经过上料、加工、检测、下料工位，相比皮带输送，它不存在打滑偏移问题，定位精度可控制在毫米级，适合需要精准工位停靠的装配作业；在重载工况下，比如冶金行业的坯料输送、建材行业的砌块转运，带销滚子链可通过销轴直接连接推送刮板，不需要在链板上额外钻孔攻丝，避免了链板应力集中导致的断裂风险，能承受更大的冲击载荷。

　　从功能特性上看，带销滚子链的核心优势在于销轴的延伸设计，常规滚子链的销轴两端与外链板端面齐平，仅起到铰接内、外链节的作用，而带销结构的销轴会单侧或双侧伸出外链板一定长度，伸出段可加工出螺纹、卡槽或光轴定位面，用来安装各类外接构件。这种设计保留了标准滚子链的啮合特性，可与对应节距的标准链轮完全适配，不需要定制特殊齿形的链轮，大幅降低了线体改造与备件更换的成本。链节之间的铰接间隙经过严格控制，既保证链条绕经链轮时能灵活弯折，又避免了间隙过大导致的传动回程差，在频繁正反转的传动场景中，能有效减少定位误差累积。滚子部分采用高硬度耐磨材质，与链轮齿面啮合时为滚动摩擦，相比滑动摩擦的套筒链，磨损量降低60%以上，线速度适用范围覆盖0.5m/s到15m/s，可满足不同节拍的生产需求。

　　设计这类带销滚子链时，首先要匹配应用场景的负载与安装空间，先确定链条的基本节距，节距越大单节链板的承载能力越强，但运转时的动载荷与冲击噪声也会相应提升，对于高速轻载的电子组装线，多选小节距规格，运转平稳噪声低；对于重载低速的冶金输送线，选大节距规格保证抗拉强度。销轴伸出长度的设计需要结合挂载构件的厚度来确定，要保证挂载件安装后，锁紧螺母或卡簧有足够的安装空间，同时伸出段不能过长，避免链条运转时与线体护板、机架构件发生运动干涉。销轴与外链板之间采用过盈配合，与内链节套筒之间采用间隙配合，配合公差需要严格控制，过盈量不足会导致销轴转动、外链板松脱，间隙过大会导致铰接处卡滞、磨损加剧。链板的外形采用8字形流线设计，在保证链板各截面抗拉强度一致的前提下，减轻链条整体重量，降低运转时的惯性冲击。

　　从安装边界来看，这类链条的安装需要预留足够的张紧调节空间，水平布置的输送线中，链条的松边应设置在下方，张紧装置的调节行程至少要满足两个链节长度的补偿量，方便后期磨损后的张紧调整与链条拆装。两传动轴的平行度误差需要控制在千分之二以内，否则会导致链条单侧受力、销轴偏磨，严重时会出现爬齿、脱链问题。销轴伸出端挂载构件时，需要做动平衡校验，尤其是高速运转的线体，单侧挂载重量偏差过大会导致链条运行抖动、链轮轴承受力不均。链条的回程段需要设置托轨或托轮，避免长距离输送时链条下垂量过大，导致啮合不良。在垂直提升的应用场景中，需要在链条外侧设置导向轨道，限制链条的横向摆动，保证载具升降过程的稳定性。日常维护中，需要定期向铰接处加注润滑脂，减少套筒与销轴之间的磨损，伸出的销轴段要做好防锈处理，避免锈蚀导致外接构件拆卸困难。
