ANSI80标准滚子链与配套链轮传动组件

　　这套链传动组件在各类工业场景里的适配性相当广，从常规的物料输送线、搅拌设备的动力传递单元，到轻工机械、农业装备的动力输出端，只要是中低速、大传动扭矩的工况，都能看到这类标准滚子链配链轮的结构。很多刚接触结构设计的工程师容易忽略链传动的实际工况匹配，总觉得选标准件直接调用就行，实则在不同安装场景下，链轮的齿形修形、链节的间隙预留、张紧机构的安装空间预留，都直接影响整套传动系统的使用寿命。

　　先说实际使用中的功能特性，这套ANSI80规格的滚子链，单节距符合美标链条的通用参数，配套链轮的齿廓采用三圆弧一直线的标准齿形设计，啮合过程中链节能平稳啮入啮出，不会出现卡滞、跳齿的问题。和带传动相比，它没有弹性滑动的问题，平均传动比更准确，传动效率能稳定维持在较高水平，而且在同等工况下需要的张紧力更小，作用在轴和轴承上的载荷更低，能有效延长支撑部件的使用寿命。和齿轮传动相比，它的安装精度要求更低，中心距的适配范围更灵活，哪怕两轴的中心距达到数米，也能通过调整链节数量实现动力传递，不需要额外增加中间传动轮组，在长距离传动场景下的成本优势非常明显。

　　设计这套组件的时候，首先要考虑的是工况载荷的匹配，80号链条的极限拉伸载荷、单节允许的磨损伸长量都有明确的标准阈值，链轮的齿数选择不能走极端，齿数太少会导致传动过程中的动载荷增大，多边形效应明显，运行时的冲击、振动、噪声都会明显上升；齿数太多则会在链条磨损后容易发生跳齿脱链的问题，缩短整套传动副的实际使用寿命。建模过程中，链轮的齿根圆、齿顶圆、分度圆的尺寸公差要严格对应标准要求，齿面的粗糙度参数要控制在合理范围，减少啮合过程中的不必要磨损。链节部分的建模要还原实际的装配间隙，内链节和外链节的铰接处要预留合理的转动间隙，不能做成完全过盈的死结构，否则仿真的时候会出现运动卡滞，和实际运行状态不符。

　　再说到安装边界的问题，这套组件在实际装机的时候，首先要保证两轴的平行度误差控制在允许范围内，否则会出现链条单侧磨损、运行跑偏的问题。链轮在轴上的轴向定位要可靠，两个链轮的中间平面要尽量重合，偏移量不能超过允许值，不然会加剧链条磨损、增加传动噪声。中心距的设计也要留足调整空间，一般初始安装的时候中心距要比理论计算值略小，方便链条的安装，同时要预留张紧机构的安装位置，不管是采用张紧轮还是调整中心距的张紧方式，都要保证链条松边的垂度在合理范围，垂度过大会导致传动时链条抖动，垂度过小则会增大铰接处的磨损，降低使用寿命。

　　很多工程师在做设备选型的时候，容易忽略链条的润滑条件，这套80规格的滚子链在中高速工况下必须配套对应的润滑方式，开式传动可以采用定期人工加油，闭式传动则可以采用油浴或者飞溅润滑，润滑脂或者润滑油的粘度要根据运行转速、环境温度来选择，合适的润滑能把链条的使用寿命提升数倍。另外在输送类场景使用的时候，还要考虑输送物料的特性，如果是有磨粒性粉尘的环境，要给链传动部分加装防护罩，避免粉尘进入链节铰接处加剧磨损；如果是有腐蚀性介质的环境，还要对链条和链轮做对应的表面处理，提升部件的抗腐蚀能力。

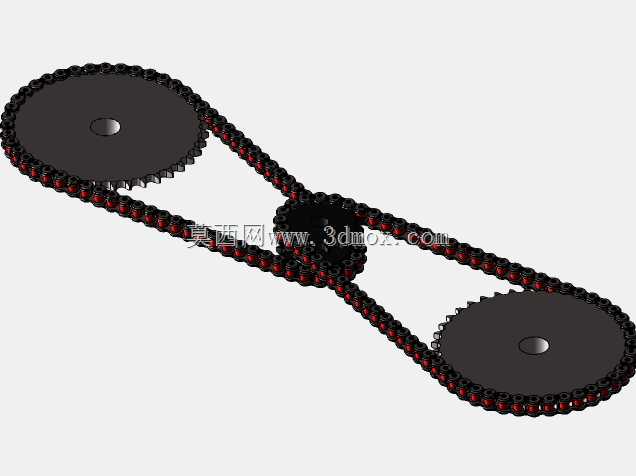

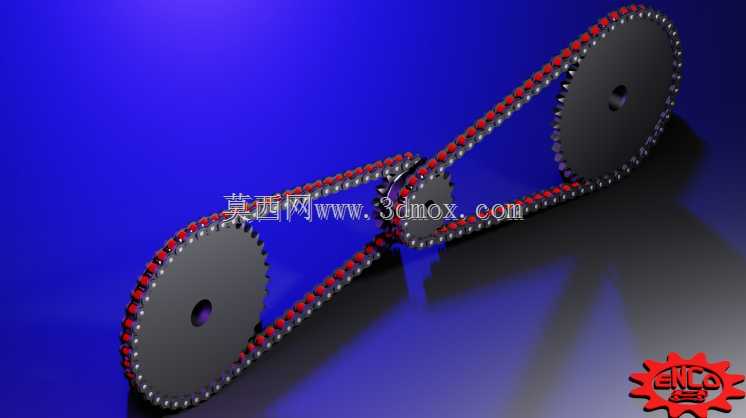

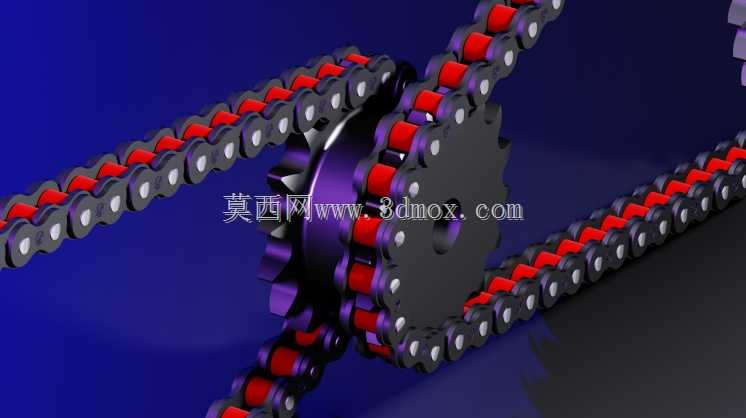

　　从建模的细节来看，这套模型还原了链节的实际装配关系，每个滚子、套筒、销轴、内外链板的结构都和实际零件一致，链轮的键槽、轮毂尺寸也符合通用的安装标准，不管是用来做设备的整机装配仿真、运动学动画演示，还是用来做干涉检查、安装空间校核，都能直接适配。在做整机布局的时候，要注意链传动的布置方式，尽量让两轴处于水平位置，松边布置在下方，避免松边垂度过大导致的卡链、咬链问题，如果必须垂直布置或者倾斜布置，要适当加大张紧力，同时加密日常维护的检查频次，避免出现脱链故障。
