电缆管道固定用P型线夹三维设计作品

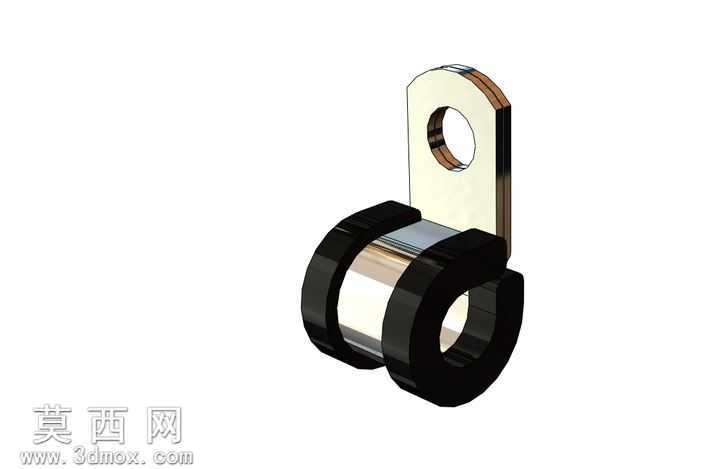

本作品为用于电缆与管道紧固夹持的P型线夹三维模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先根据管线夹持的公称尺寸确定夹持环的内圈直径、安装耳板的安装孔位参数，再逐步拆分各结构特征完成建模。模型结构分为两个核心部分，分别是带安装孔的扁平金属固定耳板，以及套叠式的弹性夹持环结构，其中金属耳板采用拉伸凸台特征完成基体建模，对安装孔位置添加同轴度与位置度几何约束，耳板边缘做倒圆角处理，消除锐边结构，同时对耳板与夹持环的连接位置做过渡衔接，避免应力集中。夹持环部分采用双环叠合结构，外层为带开口的C型弹性环，内层为衬垫层结构，建模时通过旋转凸台生成环形基体，再通过拉伸切除生成开口结构，对环体内壁添加贴合约束，保证夹持时能够均匀包裹管线外壁，不会对电缆绝缘层或管道外壁造成压损。材质渲染阶段，金属耳板赋予镀锌钢材质，调整金属粗糙度参数模拟真实镀锌件的哑光金属质感，添加细微的表面纹理还原冲压加工后的表面状态；夹持环外层赋予黑色橡胶材质，调整材质的漫反射与高光参数，还原橡胶件的哑光柔性质感，内层衬垫赋予软质塑胶材质，通过半透明质感区分内外层结构。模型整体完成装配约束校验，所有配合面无干涉，安装孔位与夹持环的同轴度、平行度参数均符合实际五金件的加工公差要求，设计过程中充分考虑实际使用场景，夹持环的开口尺寸预留弹性变形余量，能够适配一定公差范围内的管线外径，安装耳板的孔位尺寸适配常规的自攻螺丝与螺栓安装规格，可直接用于机电安装、设备布线场景的工程选型参考、装配模拟以及施工交底演示，模型的结构细节还原了实际P型线夹的生产工艺特征，耳板的厚度、夹持环的壁厚均参照行业通用标准设定，能够直接导入工程软件生成工程图纸用于加工参考。
