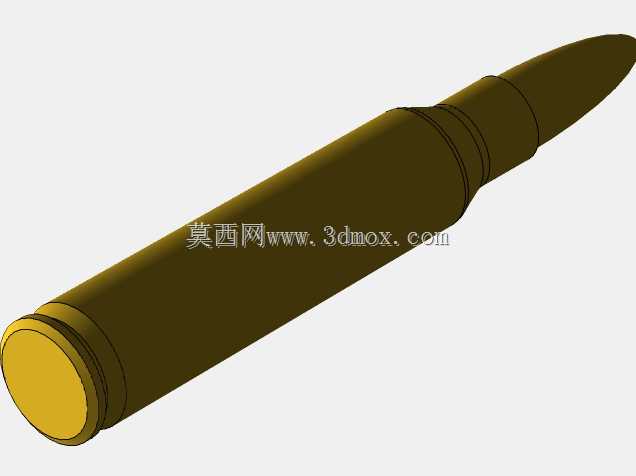

5.56×45毫米北约标准步枪弹药结构

　　在轻武器系统的工程匹配中，弹药并非孤立的消耗件，而是与枪管膛线、枪机闭锁、供弹机构及弹道性能深度耦合的核心机械部件。5.56×45毫米口径作为北约制式步枪弹，其三维结构建模的价值，在于帮助结构设计人员直观理解各组成部分的几何约束、装配关系以及在自动循环中的受力边界。从外形尺寸看，该弹全长约57.4毫米，弹壳长度45毫米，弹壳最大直径约9.6毫米，底缘直径约9.6毫米，这些边界尺寸直接决定了弹匣容弹空间、弹膛包容尺寸以及枪机弹底窝的贴合范围。在建模过程中，弹壳肩部的锥度、颈部的收口长度以及弹头弧形部的曲率，都是影响进弹可靠性和内弹道密封的关键特征。弹头部分通常由被甲、铅芯或钢芯组成，其圆柱部直径与枪管阴线内径的过盈配合，

　　决定了嵌入膛线时的闭气效果与旋转速度；而弹壳口部与弹头的紧固力，则需要在拔弹力与供弹稳定性之间取得平衡。实际设计思路上，弹壳采用带锥度的瓶形结构，既有利于在膛内高压作用下贴膛闭气，也便于抽壳时在弹膛内顺利退出。底火室位于弹壳底部，容纳击发药与火台，其深度和壁厚直接关系到底火安装强度与击针撞击时的发火可靠性。从应用场景看，这类模型常用于武器装备的结构教学、供弹具设计验证、弹道仿真前处理以及战术训练器材的开发。在自动武器工作循环中，枪弹从弹匣被推进弹膛，枪机闭锁后击针撞击底火，发射药燃烧产生的高压推动弹头沿枪管运动；同时弹壳在膛内承受径向膨胀，将后坐力传递给枪机。抽壳钩抓住底缘，在火药燃气压力下降后将弹壳抽出，抛壳挺将其抛出。

　　理解这一完整过程，需要对枪弹的外形、质量分布、材料分区和装配公差有清晰认知。三维模型能够将弹壳底部的拉壳钩槽、底缘厚度、弹头与弹壳的同轴度等细节量化呈现，避免二维图纸中因投影重叠造成的误读。对于设备选型而言，若要设计适配该口径的供弹机构、弹膛或检测工装，必须严格控制与弹体接触的导引面尺寸，既要保证输送顺畅，又不能因间隙过大造成卡滞或姿态翻转。弹壳肩部的定位斜面是膛内定位的重要基准，其轴向位置直接影响弹头进入坡膛的起始点，进而影响膛压和射击精度。在建模时还需考虑不同批次弹药的外形公差，例如弹壳总长、弹头外露长度和底缘厚度的微小波动，这些都会在高速自动供弹中被放大。从工程写实角度看，该模型并非简单的回转体拉伸，而是包含多段锥面、

　　圆弧过渡、环形沟槽和薄壁结构的组合体。弹壳壁从底部到口部逐渐减薄，以在保证强度的同时减轻重量；弹头尾部的平底或船尾结构则影响外弹道飞行阻力。通过三维结构的拆解与装配，设计人员可以检查弹头压入弹壳后的同轴度，评估底火与底火室的配合间隙，并为后续的有限元分析提供准确几何基础。在训练器材与模拟发射系统开发中，该尺寸模型还可用于设计教练弹、检测量具和装夹夹具，确保模拟件在外形和操作手感上与实弹一致，同时规避安全风险。整体而言，围绕5.56×45毫米北约标准弹建立的精确三维结构，能够贯通弹药设计、武器匹配、供弹仿真与教学验证多个环节，为轻武器系统的工程分析提供可靠的几何依据。
