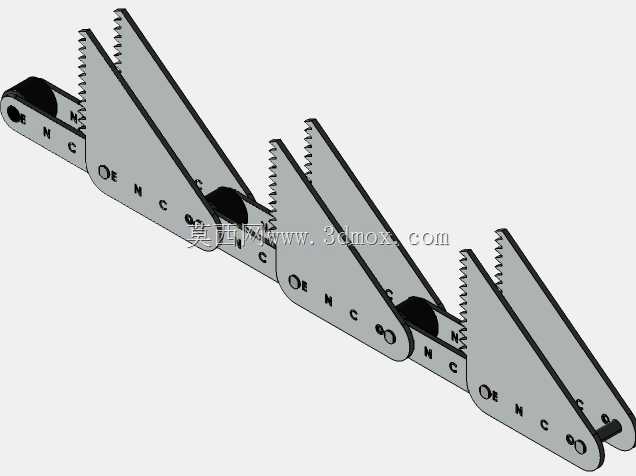

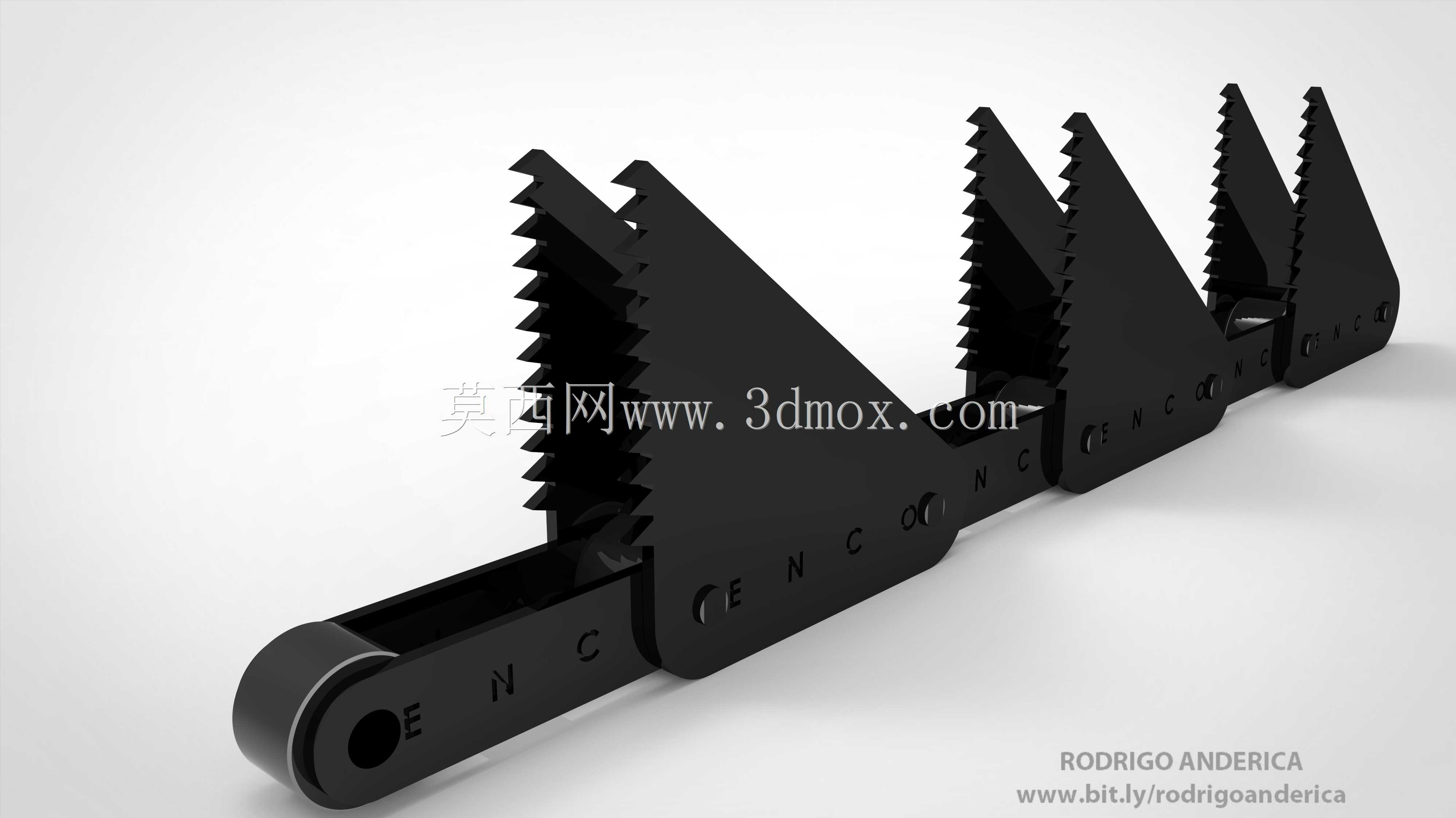

带尖齿抓取结构的物料输送链条

　　这款带尖齿结构的输送链，主要面向散状、不规则形态物料的长距离输送工况设计，常见于木材加工生产线的原木段移送、生物质处理工段的秸秆类物料输送、废旧金属回收线的轻薄碎料移送场景，区别于普通平链板输送链，其自带的尖齿结构可直接嵌入物料表层，无需额外加装拨料杆、挡料块等附属构件，就能避免大倾角输送、高速启停工况下的物料滑移、回落问题，大幅降低输送线的附属结构设计复杂度。

　　从功能特性来看，每节链板上的尖齿采用等距阵列排布，齿尖做了小角度倒角处理，既保证刺入物料时的足够抓附力，又能避免齿尖过于锋利导致的应力集中断裂问题；相邻链节之间采用铰接式连接，铰接孔内置耐磨衬套安装位，可适配不同规格的销轴与衬套组合，满足不同输送速度、负载工况下的耐磨寿命要求。链板主体采用轻量化结构设计，在非受力区域做了等距减重孔设计，在保证链节整体抗弯、抗扭强度的前提下，尽可能降低链条整体自重，减少驱动端的动力损耗，长距离布置时可降低支撑导轨的负载要求。

　　设计过程中优先考虑了安装边界的适配性，单节链节的铰接孔中心距遵循常规输送链的模数匹配规则，可直接替换同规格普通输送链，无需对现有输送线的链轮、张紧机构、导轨支撑结构做大规模改造；尖齿的伸出高度经过多轮工况验证，控制在合理范围内，既保证足够的物料嵌入深度，又不会在回程段与导轨、机壳发生干涉，同时避免齿部刮擦输送线护罩引发的异常磨损。链板侧面预留的标识位可直接冲压链节规格、安装方向标记，方便现场安装时快速识别，避免反向安装导致的齿部朝向错误、抓料失效问题。

　　从结构强度设计逻辑来看，链板的受力区域做了局部加厚处理，尖齿与链板主体的过渡位置采用大圆角过渡，避免应力集中引发的齿根断裂问题，经过有限元受力校核，在额定负载工况下，齿根位置的最大应力远低于材料的屈服强度，可满足长时间连续运行的强度要求。铰接位置的配合间隙经过优化设计，既保证链条绕经链轮时的转动灵活性，又避免间隙过大导致的运行晃动、冲击噪音问题，适配水平布置、15-30度大倾角布置等多种输送线布局形式。

　　在实际应用中，这款输送链可根据输送物料的密度、单块重量调整链板厚度、齿部密度，针对较重的原木段输送工况，可选用加厚链板、加密齿距的配置，针对较轻的生物质物料，可选用轻量化链板、标准齿距的配置，适配不同行业的个性化输送需求。链条的导轨接触面做了平面度公差控制，运行时与支撑导轨的接触面积均匀，不会出现局部偏磨问题，可有效延长导轨与链条的整体使用寿命，减少设备运维的备件更换频率。
