海德堡印刷机配套滚子链传动结构

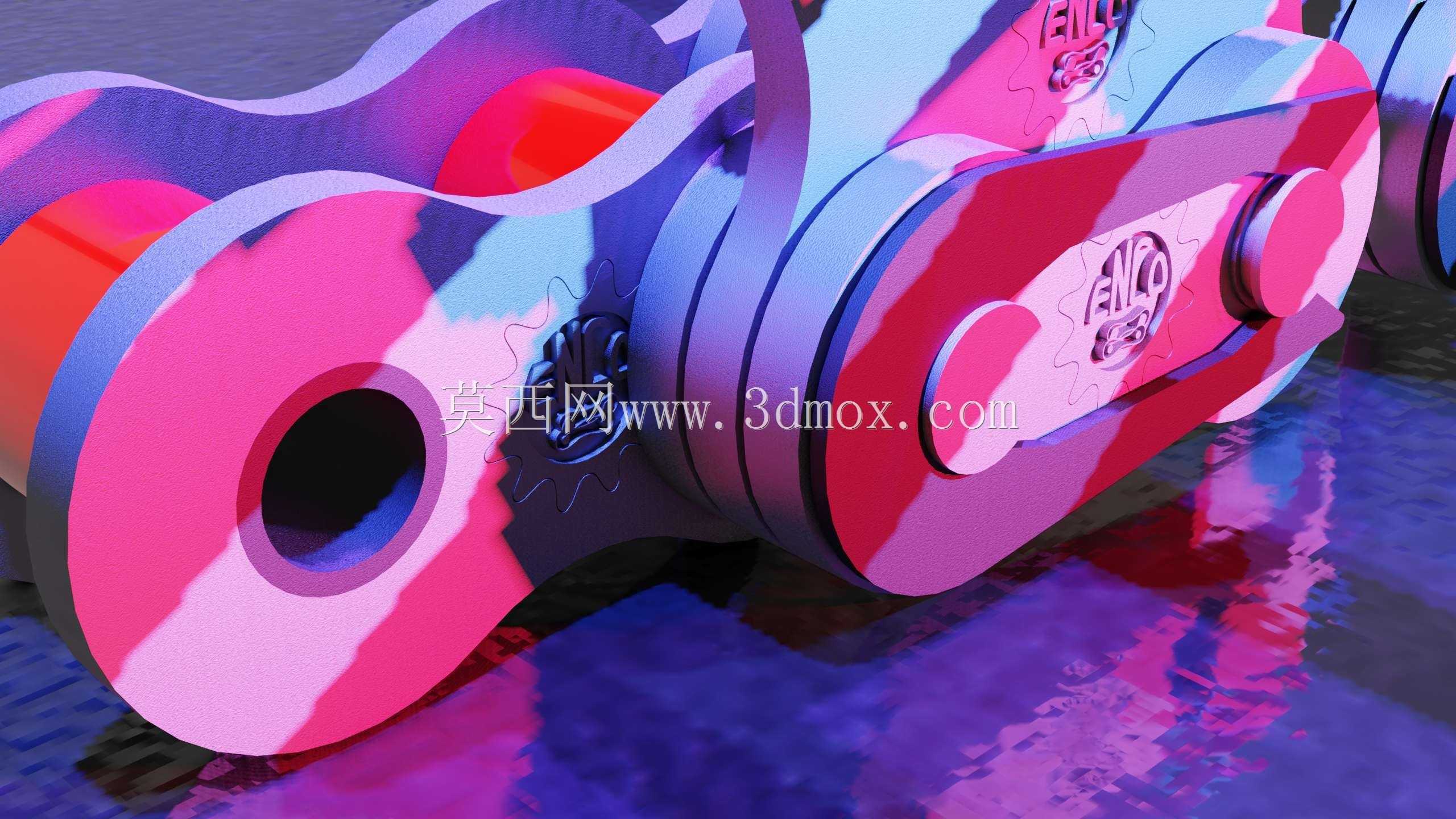

　　印刷设备的传动系统中，开卷、输纸、色组传动等多个工位的动力传递，长期依赖高精度滚子链完成同步传动，这类滚子链和普通输送链不同，需要匹配印刷设备高速连续运转的工况，同时满足多工位同步传动的精度要求，避免长期运转后出现链节伸长导致的套印偏差问题。这款适配海德堡印刷机的滚子链，在结构设计上针对印刷车间的实际工况做了针对性优化，链板采用了异形轮廓设计，和常规等宽直板链板不同，链板外侧做了圆弧过渡的减重切边，既可以降低链条高速运转时的风阻，也能减少链板和设备护罩、相邻传动部件的干涉风险，在印刷机内部紧凑的安装空间里，这种轮廓设计能给安装调试留出更多余量，不需要额外扩大护罩的避让空间。链节之间的销轴采用了过盈配合压装结构，

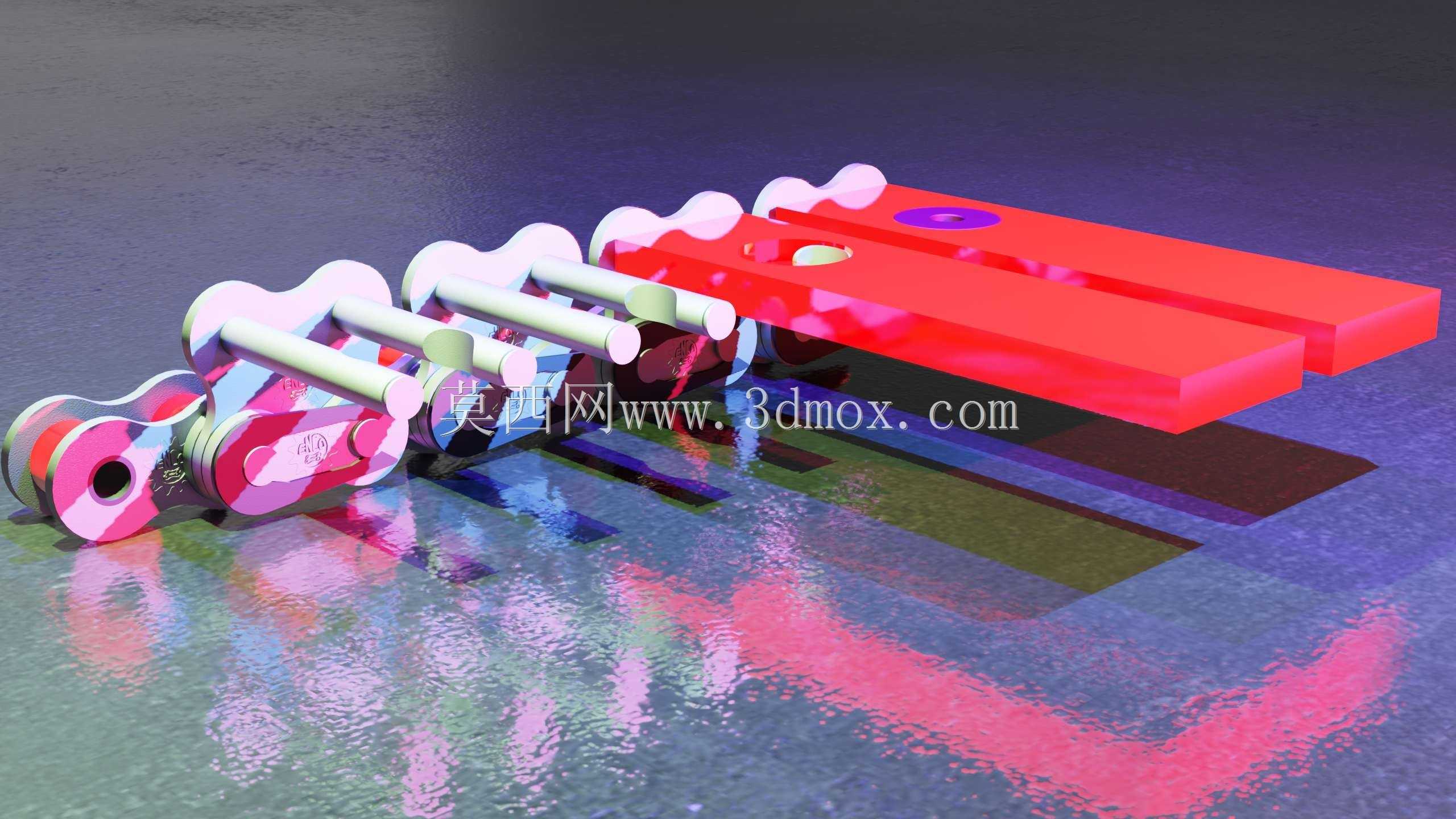

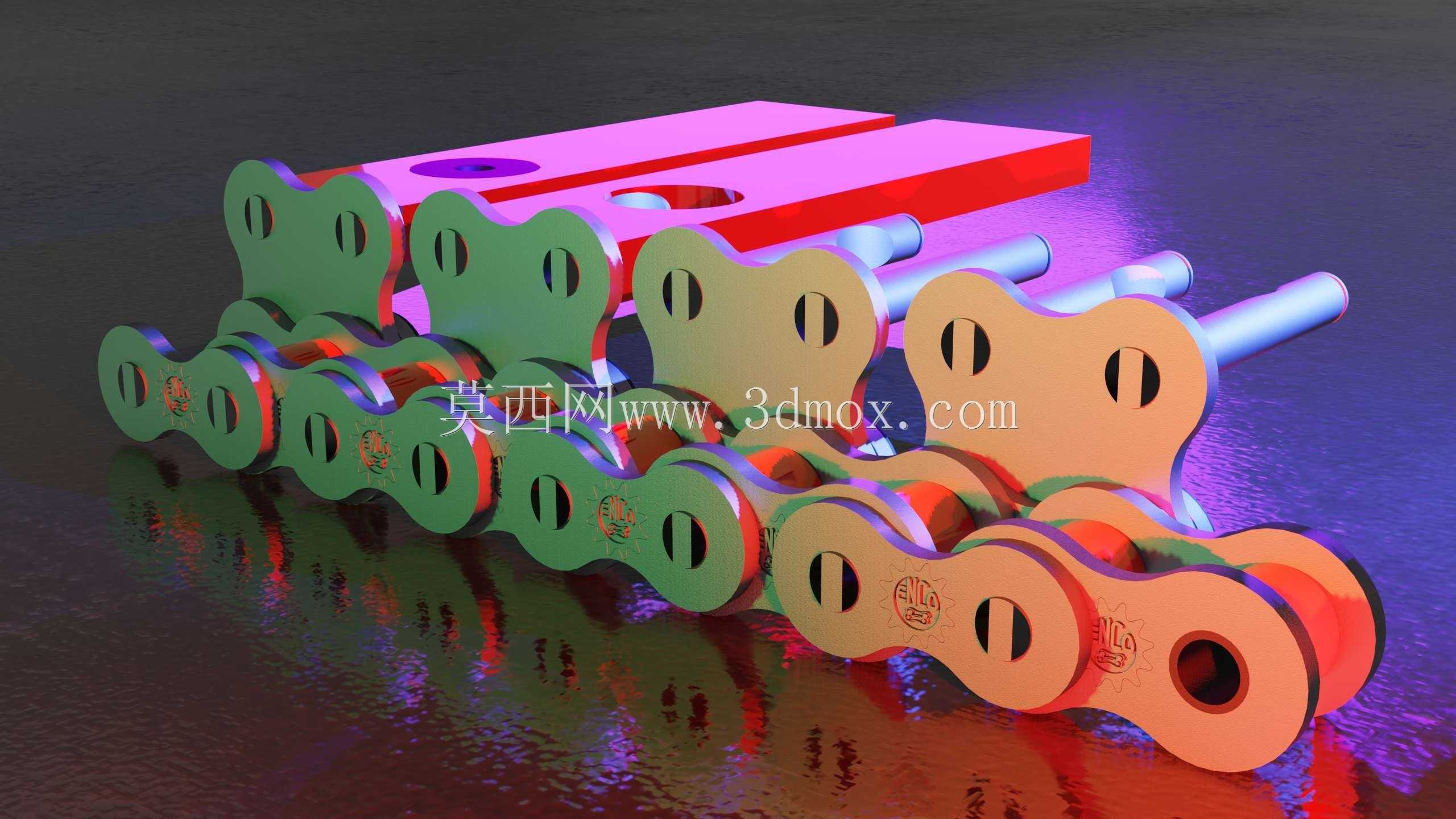

　　销轴两端和外链板的结合面做了滚压强化处理，避免印刷设备长期高速启停时销轴出现窜动，导致链节松旷。滚子部分采用了中空带储油槽的结构，印刷车间日常维护时加注的润滑脂可以储存在滚子内壁的环形槽内，随着链条运转逐步释放到销轴和套筒的摩擦面，延长润滑周期，减少日常维护的频次，适配印刷车间连续三班倒的生产节奏。从安装边界来看，这款滚子链的单节距匹配海德堡对应机型的链轮齿距，安装时不需要对原有设备的链轮做任何修改，直接替换原有磨损链条即可，链条的总宽度控制在原有安装槽的尺寸范围内，链板外侧和安装槽侧壁的单边间隙保持在1.2mm左右，既不会因为间隙过小出现运转卡滞，也不会因为间隙过大出现链条横向窜动，影响传动精度。和配套的连接附件组合使用时，

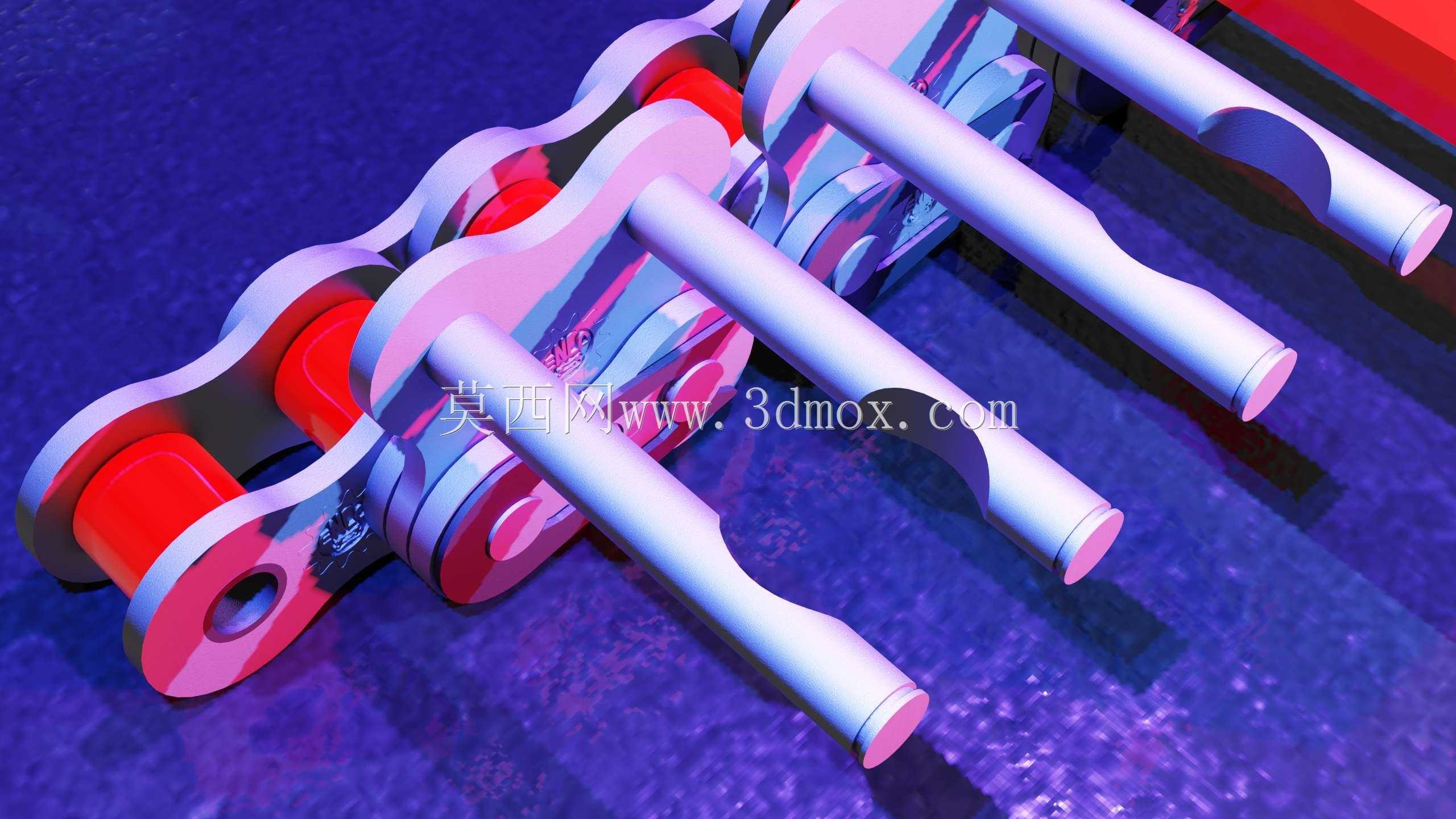

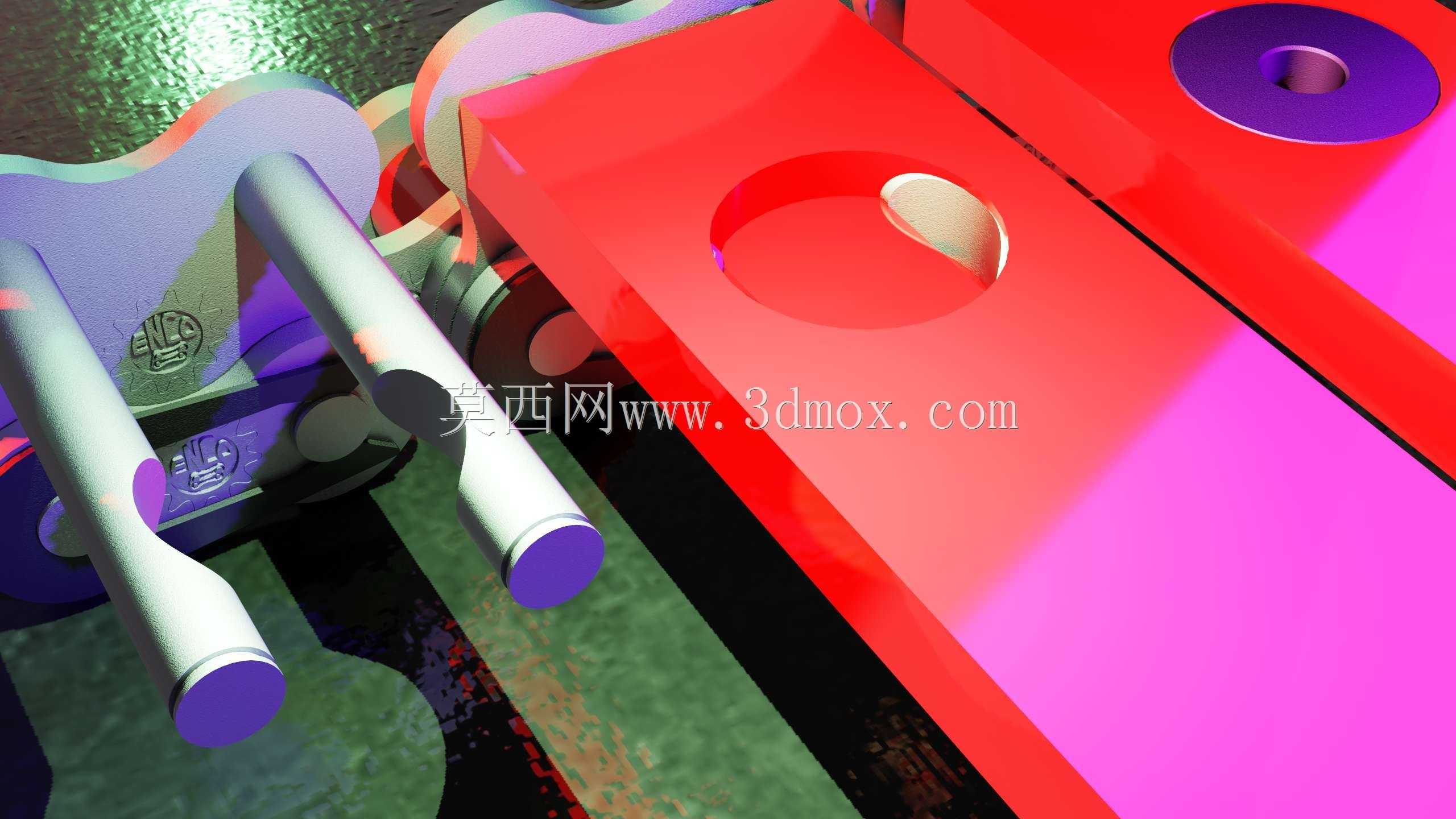

　　这款链条不仅可以完成动力传递，还可以带动输纸台的叼纸牙排做往复循环运动，附件上的安装孔位和原有牙排的固定螺栓孔完全对齐，替换安装时不需要重新打孔调整，大幅缩短设备停机维护的时间。在实际应用场景中，这类滚子链除了用在印刷机的主传动工位，还可以适配同类型的高速包装设备、书刊装订设备的同步传动工位，只要链轮参数匹配，就能满足高速、低伸长率、长寿命的传动需求。设计这款链条的三维结构时，需要重点关注链板的受力分布，异形切边的位置不能选在链板的受力拉应力区，要通过轮廓优化把应力集中点转移到非受力的圆弧过渡区，避免长期受拉出现链板断裂的问题；销轴和套筒的配合间隙要控制在合理范围，间隙过大会导致传动间隙过大，影响多工位同步精度，

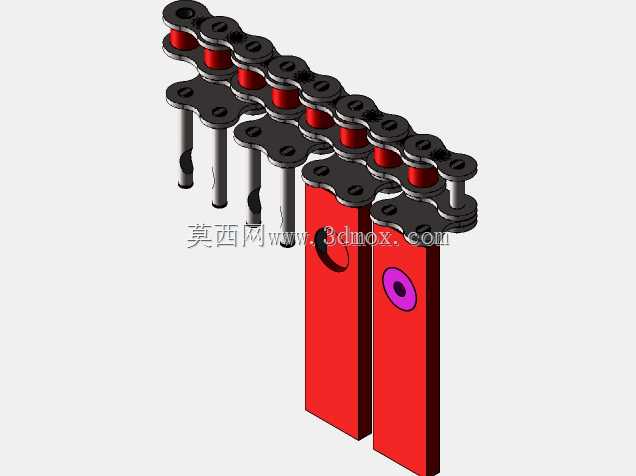

　　间隙过小会导致润滑脂无法进入摩擦面，加速部件磨损；滚子的外径要和链轮的齿槽深度匹配，啮合时滚子和齿面的接触为线接触，减少啮合冲击，降低印刷设备高速运转时的传动噪音。另外，链条的相邻链节转动灵活性也是设计时需要重点考量的点，压装完成后每个链节都要能自由弯折，不能有卡滞点，否则绕经链轮时会出现跳齿问题，直接导致印刷套印不准，产生批量废品。在做三维建模时，链节的阵列要严格按照实际啮合的弯折角度做装配模拟，验证链条在最小包角链轮上的弯折状态，确认所有链节都能顺利啮入啮出，没有干涉问题，同时要模拟链条张紧后的伸长量，确认张紧调节行程能覆盖链条全生命周期的伸长范围，不需要额外切割链节调整长度。
