UCF207方形法兰带座外球面轴承结构设计

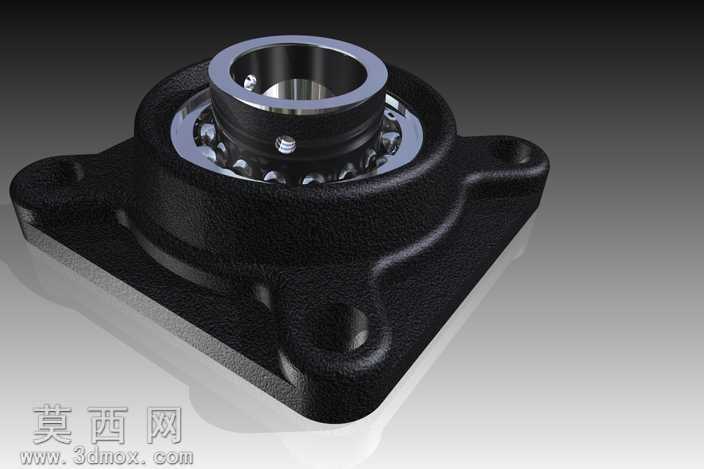

本作品为UCF207方形法兰带座外球面轴承的三维建模设计成果，建模过程严格遵循机械设计标准中对应型号轴承的尺寸规范，对整体结构进行1:1比例还原。建模阶段首先完成方形法兰底座的轮廓构建，精准绘制底座四个安装孔的位置、孔径与沉台结构，保证底座安装面的平面度与安装孔的同轴度符合实际装配要求；随后构建轴承座主体的承托腔体，腔体与外球面轴承外圈的配合曲面采用连续顺滑的曲面建模方式，确保配合面的贴合度能够满足轴承调心功能的结构需求。内置的外球面轴承部分，依次完成内圈、滚动体、保持架、外圈、顶丝锁紧结构的独立建模，滚动体采用圆周阵列方式均匀排布在滚道内，保持架的兜孔结构与滚动体的间隙控制在合理装配公差范围内，内圈的锁紧顶丝孔位置、螺纹参数完全匹配标准件规格，还原顶丝锁紧轴类零件的实际功能结构。材质与渲染环节，针对不同部件匹配对应材质属性：法兰轴承座采用铸铁材质，渲染时还原铸铁件表面哑光磨砂的质感，添加细微的铸造纹理提升真实感；外球面轴承的内外圈采用轴承钢材质，表现出金属淬火后的细腻金属光泽，滚道面做轻微高光处理体现加工精度；滚动体采用高碳铬轴承钢材质，渲染出高反光的亮面金属质感，与内外圈材质形成细微区分；密封件部分采用橡胶材质，还原橡胶的哑光黑质感与轻微的弹性表面特征。整体渲染采用渐变灰背景，搭配柔和的三点布光，主光从斜上方照射突出轴承座的立体轮廓与结构层次，辅光补亮暗部避免结构细节被阴影遮盖，轮廓光勾勒部件边缘提升整体立体感。设计思路上，该模型完整还原带座轴承的装配关系，各部件保留独立的结构特征，既可以用于机械设计课程的结构教学演示，也可直接导入装配体中作为标准支承部件使用，模型的结构细节完整，能够清晰展示带座外球面轴承的调心结构、锁紧方式与法兰安装的特点，帮助使用者直观理解该类传动支承部件的工作原理与装配逻辑。
