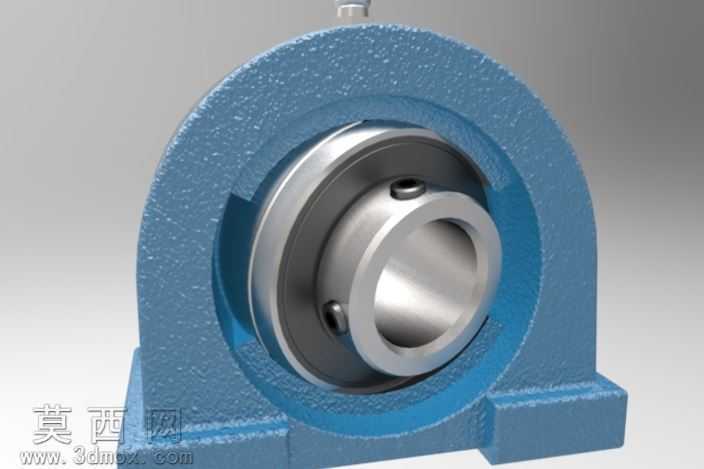

PA204窄立式座UC204外球面带座轴承

本模型为窄立式外球面带座轴承组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计标准尺寸规范，先完成UC204外球面球轴承的单体结构搭建：依次绘制轴承内圈、外圈、滚动体、顶丝锁紧结构的草图，通过旋转凸台、圆周阵列等特征完成轴承本体建模，内圈预留的顶丝孔用于安装后与传动轴锁紧固定，保证传动过程中轴承内圈与轴无相对滑动。随后完成PA204窄立式轴承座的建模，根据轴承外圈的球面轮廓绘制座体的包容型腔，保证轴承外圈可在座体内实现一定角度的调心偏移，适配安装过程中轴的轻微同轴度误差；座体底部设计为平直安装基面，开设两个对称的安装螺栓过孔，用于将整个轴承组件固定在设备机架上，座体采用带加强筋的拱形结构，在保证整体支撑强度的同时减少材料占用，降低组件整体重量。材质渲染阶段，为轴承座赋予铸铁材质效果，模拟铸铁件表面粗糙的铸造成型质感，添加细微的颗粒纹理还原真实铸件的表面肌理；为轴承的内外圈、滚动体、顶丝赋予抛光金属材质，调整金属反射参数模拟轴承钢的高光金属质感，区分座体与轴承本体的材质差异，让模型视觉层次清晰。模型装配阶段严格按照实际装配关系添加配合约束：轴承外圈与座体型腔为球面配合，保留调心自由度，内圈与外圈之间添加滚动接触的模拟约束，顶丝与内圈螺纹孔为螺纹配合，整体装配无干涉，可直观展示带座轴承的完整结构与装配关系，可用于机械设计教学、设备装配演示、传动结构选型参考等场景，模型结构完整，细节还原度高，符合实际工业产品的尺寸与结构要求。
