可任意角度调节的机床用工具虎钳

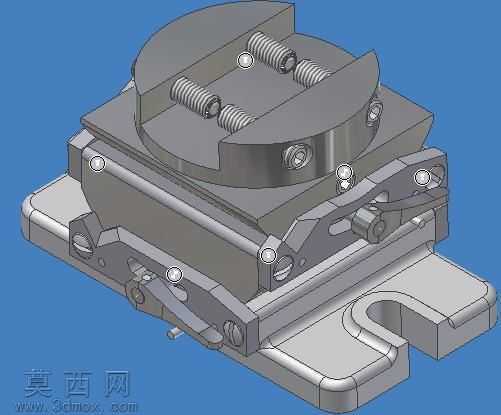

本作品为可实现任意角度调节的工具虎钳三维建模成果，建模过程依托参数化三维设计环境完成，整体遵循机械工装夹具的实际设计逻辑，从功能需求出发拆解各部件结构，保证模型的装配合理性与功能可实现性。建模阶段首先完成底座部分的构建，底座采用带定位卡槽的板式结构，预留与机床工作台连接的安装位，边缘做圆角过渡处理避免应力集中，同时在底座上规划角度调节机构的安装基准面，保证各转动副的同轴度公差符合设计要求。中部的角度调节机构采用多连杆配合锁紧结构设计，建模时对各铰接点的转动间隙做了合理预留，铰接位置的销轴、衬套结构单独建模，还原真实的装配关系，锁紧手柄采用偏心轮结构，通过三维软件的运动仿真模块验证了锁紧行程与夹持可靠性，确保角度调整后可实现稳定锁止，不会在夹持作业时出现角度偏移。上部的钳体部分采用回转盘式设计，可配合中部调节机构实现多维度的角度调整，钳口位置预留了软钳口的安装槽，弹簧复位结构的建模还原了真实的弹簧参数，弹簧两端的固定座、导向销结构完整，开合过程的运动路径无干涉。渲染阶段采用金属材质为主的材质方案，铸铁部件赋予哑光铸铁材质，还原铸件的颗粒质感，销轴、手柄等加工件赋予抛光钢材质，表现金属加工面的光泽感，弹簧部分采用弹簧钢材质，突出弹性部件的金属韧性，整体渲染背景采用纯色工业蓝，突出虎钳本身的结构细节，各部件的分模线、安装螺钉的细节都做了精细化处理，螺钉的头部槽型、垫圈的厚度都符合通用紧固件的标准参数。设计思路上围绕多工位加工的夹持需求，打破传统固定角度虎钳的使用局限，可满足斜面、异形面工件的夹持加工需求，整体结构紧凑，调节操作便捷，锁紧机构的力传导路径经过优化，可在较小的手柄操作力下实现足够的夹持力，各活动部件的行程都经过干涉检查，保证全角度调节范围内无结构碰撞，模型的所有零件都可单独导出用于工程图生成，具备实际生产参考价值。
