可任意角度调节的机用虎钳结构设计

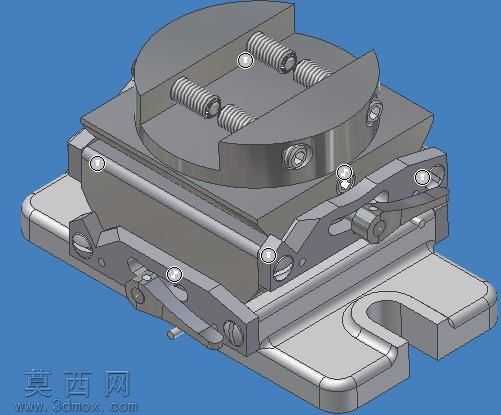

该作品为可任意角度调节的机用虎钳三维建模作品，整体建模过程遵循机械工装夹具的设计逻辑，首先从底部安装基座开始搭建，基座采用带定位卡口的板式结构，建模时严格按照机用虎钳的安装尺寸规范，预留出与机床工作台匹配的装夹卡槽，基座表面做了平整化处理，保证安装后的基准面平面度符合工装使用要求。中部的角度调节机构是整个设计的核心，建模时采用了回转支撑配合多组锁紧定位结构，回转盘与基座之间设置了均匀分布的定位销孔与锁紧螺栓，可实现水平方向360度任意角度的回转调节，同时在俯仰维度设置了铰接式锁紧结构，可配合水平回转实现空间任意角度的工件装夹定位，建模过程中对铰接处的配合间隙做了合理预留，保证调节动作顺畅无卡滞，同时锁紧状态下无结构松动。上部的钳体夹持部分采用了对称式夹爪设计，夹爪工作面预留了防滑齿纹的建模特征，夹爪的开合通过内置的弹簧预紧结构配合锁紧扳手实现，弹簧部分采用螺旋扫描特征完成建模，准确还原了圆柱螺旋压缩弹簧的节距、线径与有效圈数参数，保证预紧力的模拟符合实际工装的力学特性。整个模型的材质渲染采用了金属工装的写实风格，基座与钳体主体赋予了哑光铸铁材质，调节螺栓、锁紧手柄等活动部件赋予了调质钢的金属光泽材质，弹簧部分做了氧化发黑的材质处理，不同材质的粗糙度、反光度参数都经过反复调试，渲染后可清晰区分不同功能的结构部件，整体视觉效果贴近真实工业工装的实物质感。建模过程中对所有活动部件都做了装配干涉检查，保证角度调节、钳口开合等动作在虚拟装配环境下可顺畅运行，没有结构干涉问题，各连接部位的螺栓、销钉等标准件都按照对应国标规格建模，尺寸参数准确，可直接用于工装设计的参考演示，也可作为机加工工装选型的三维参考模型，整体结构紧凑，调节逻辑清晰，充分体现了可调式机用虎钳的功能特点与结构优势。
