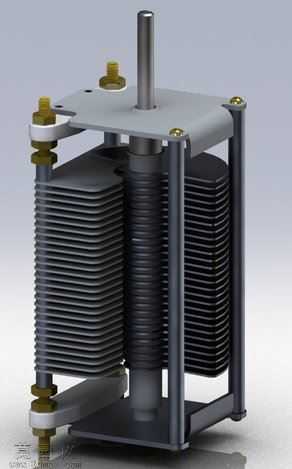

可调式空气介质可变电容器结构模型

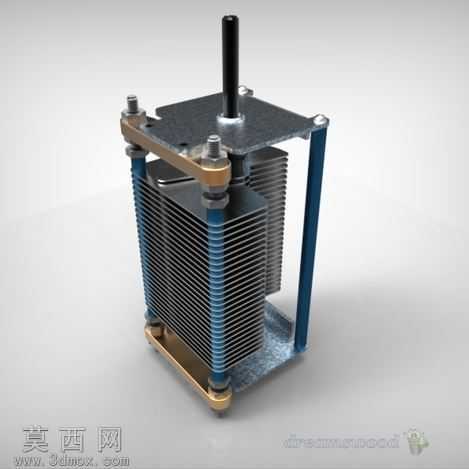

本可变电容器三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循可变电容的实际工作原理与机械结构逻辑，先从核心的极板组件开始构建：分别绘制定片组与动片组的单片极板轮廓，通过线性阵列命令生成等间距排布的叠层极板结构，建模时严格控制极板间距与片数匹配关系，确保转动动片时啮合重叠面积的变化逻辑符合电容调节的物理规律。随后构建中心转轴结构，将动片组与转轴做同轴配合，设置合理的转动自由度，还原转轴带动动片组旋转的运动特性；再搭建四周的支撑立柱与上下安装固定板，对定片组做固定约束，将定片组与上下板通过绝缘隔套做定位配合，还原实际产品中定片固定、动片随轴转动的装配关系。模型还完整还原了两端的接线端子结构，包括接线柱、绝缘垫片、固定螺母等细节，每个小零件都单独建模并完成装配约束，确保整体装配无干涉。材质渲染阶段，为金属极板、支撑柱、转轴赋予磨砂金属材质，还原铝制极板的哑光金属质感，为绝缘隔套、接线端绝缘件赋予硬质电木材质，呈现深棕色绝缘件的哑光质感，上下安装板赋予浅灰色金属烤漆材质，接线端子的铜质部分赋予黄铜金属材质，通过材质区分清晰展现不同部件的功能属性。渲染时采用柔和的工作室光照，突出极板叠层的层次感与金属部件的质感，清晰展现内部叠片结构。设计过程中重点考量了可变电容的核心功能逻辑：通过转轴转动改变动片与定片的重叠面积，从而实现电容容量的连续可调，建模时特意保留了极板间的均匀间隙，还原空气介质可变电容的结构特点，整体结构完整，各部件配合关系准确，可用于电子元件结构教学、电容工作原理演示，也可作为相关电子设备整机建模的配套元件使用，模型细节还原度高，转动结构的运动逻辑符合实际产品特性，能够直观展现可变电容器通过转轴调节叠片重叠面积改变容值的工作过程。
