互锁式异形连接结构创意造型

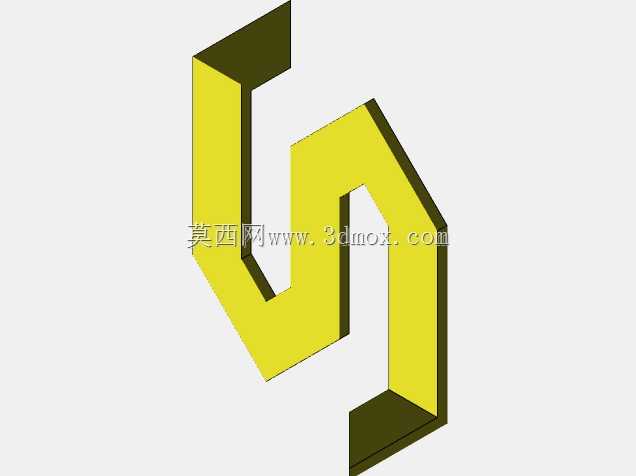

　　做了快十二年结构设计，第一次看到这个互锁异形件的时候，第一反应是这东西完全打破了常规连接件的装配逻辑——常规的卡扣、榫卯、螺栓连接都有明确的装配路径，要么沿轴向推入，要么沿导向槽滑入，这个构件的两个互锁单元，从常规正交的三个方向都找不到完整的装配分离路径，第一眼甚至会误以为是视觉错觉做出来的不可能结构。

　　仔细拆解建模逻辑才发现，这个结构的核心是利用了非正交的斜向装配轨迹，两个构件的接触面做了精准的空间角度避让，所有配合面的拔模角度都控制在1.2度，既保证装配时能沿特定斜向轨迹滑入到位，又能在常规受力方向上形成完全的机械锁止，不会出现松脱。这种结构最早的应用场景其实是益智类机械玩具，用来做无紧固件的拼装组件，后来慢慢延伸到文创产品的快装结构、展示道具的无工具拼接单元上，甚至有做户外快装装备的同行，把类似的互锁逻辑用到了露营桌的支架连接上，不用带额外的紧固件，徒手就能完成组装，拆解的时候只要找到特定的偏转角度就能顺利分开，完全不用担心常规快拆结构用久了磨损松旷的问题。

　　从设计思路上来说，这个结构没有用常规的等壁厚设计，两个互锁单元的壁厚做了差异化处理，外露的支撑边壁厚比内部配合面厚0.8mm，既保证了外部的抗冲击强度，又控制了整体的重量，不会因为壁厚均匀导致内部配合处出现应力集中。所有的棱边都做了R0.5的圆角过渡，没有尖锐的直角，一方面是避免装配的时候割手，另一方面也能减少注塑或者3D打印过程中的应力开裂问题，尤其是如果用PLA或者ABS材料做小批量试制的时候，直角位置很容易因为冷却收缩出现内应力集中，稍微受点外力就会崩裂，这个圆角处理刚好规避了这个问题。

　　从安装边界上来说，这个互锁结构的整体外轮廓是两个正交的矩形框互穿，外接矩形的长宽尺寸控制在120mm*80mm，整体厚度20mm，安装的时候不需要预留额外的紧固件操作空间，只需要在两个被连接件上预留对应轮廓的卡槽，卡槽的深度控制在3mm，公差带取H7/g6，就能保证装配之后的配合间隙在0.1mm以内，不会出现晃动。如果是用在展示道具上，甚至不需要做额外的卡槽，直接靠两个构件互锁之后的夹紧力就能固定3mm以内的亚克力或者薄木板面板，装配效率比常规的螺丝连接高至少三倍，而且外观上没有外露的紧固件，整体的视觉完整性更好。

　　实际做受力校核的时候，这个结构沿互锁垂直方向的静载荷能达到120N，完全能满足文创产品、展示道具、轻型拼装装备的使用需求，如果是用在受力更大的场景，只需要把壁厚按比例放大，配合面的锁止角度做对应的调整，就能提升整体的承载能力。要注意的是这个结构的装配轨迹有严格的角度要求，建模的时候一定要把装配路径的辅助面做出来，不然加工的时候很容易出现两个构件互相干涉，装不到位的问题，之前有个同行照着类似的结构打样，就是因为配合面的角度差了0.3度，结果两个件卡到一半就进不去，最后改了三次模才搞定，这种空间互锁结构对角度公差的要求比常规连接件高很多，加工的时候角度公差最好控制在±0.1度以内，不然很容易出现装配卡滞或者锁止之后间隙过大的问题。

　　另外这个结构的外形本身有很强的视觉辨识度，除了作为功能连接件使用，也可以直接作为文创产品的主体造型，比如做成立体拼图、桌面摆件，甚至是品牌的周边礼品，不需要额外做太多的外观修饰，本身的互锁结构就有足够的创意感，而且拆解和装配的过程本身就有很强的互动性，比常规的静态摆件更有体验感。如果是做工业设计的方案演示，这个结构也能很好的展示空间结构的设计能力，放在作品集里很容易让人眼前一亮，毕竟常规的连接件都是方方正正的标准件，这种打破常规装配逻辑的结构，更能体现设计者对空间结构的理解能力。
