偏置式传动曲柄结构设计

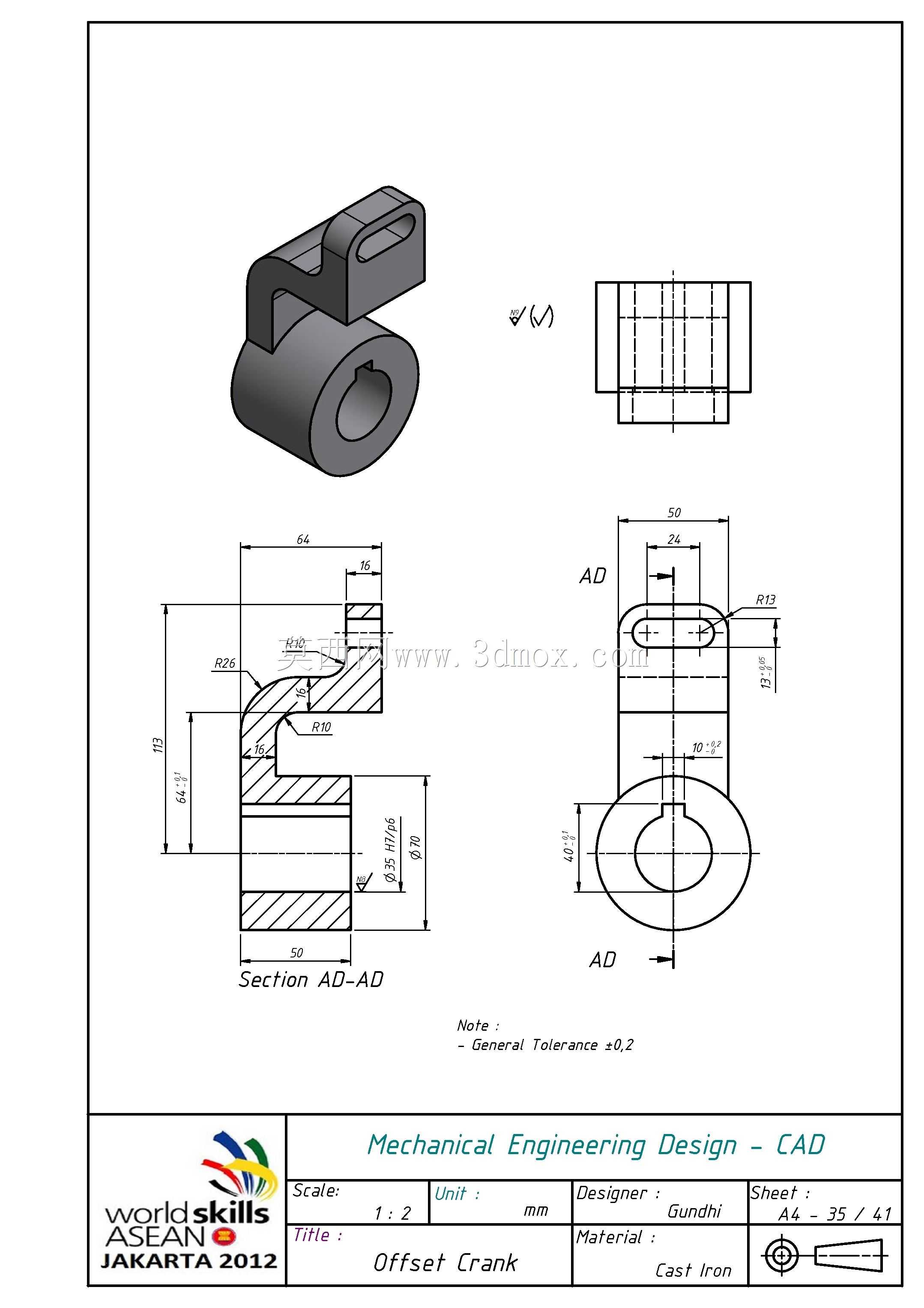

　　在各类需要实现回转运动与往复运动相互转换的传动场景中，偏置曲柄是核心的传力构件之一，这类结构常见于中小型冲压设备的进给机构、轻工包装机械的往复推送单元、农用机具的动力输出端以及专用工装的夹紧驱动模块中，和对心曲柄相比，偏置结构的急回特性更明显，能在工作行程提供更稳定的传力角度，回程阶段缩短空程时间，有效提升设备的作业节拍。从实际使用场景来看，这类偏置曲柄的安装端通常需要和驱动轴做周向固定，图中结构的筒状基座内孔带有键槽结构，装配时通过平键与动力输出轴连接，避免回转过程中出现相对滑动，基座的外圆柱面是主要的装配基准，需要和设备机架上的轴承座内圈配合，配合公差通常选H7/k6的过渡配合，既保证回转过程的同轴度，也方便后期维护拆装。

　　上部的偏置臂带有长条形的铰接槽，这类槽型结构是为了适配不同行程的连杆铰接需求，装配时铰接销轴可以在槽内调整固定位置，不用更换曲柄就能微调从动构件的行程范围，适配多规格的生产作业需求，相比固定铰接孔的曲柄，这种带调节槽的结构通用性更强，在多品种小批量的生产设备中能减少备件储备量。设计这类偏置曲柄时，首先要确定的是偏置距参数，也就是回转中心到铰接点运动轨迹的垂直距离，这个参数直接决定了从动件的行程速比系数，需要结合设备的工作行程负载、回程速度要求做匹配计算，偏置距过大会导致工作行程的传动角过小，传力过程中构件的侧向分力变大，加剧铰接销轴和导向部位的磨损，偏置距过小则急回特性不明显，无法发挥结构的效率优势。

　　结构的壁厚设计需要结合传递的扭矩做校核，筒状基座的壁厚要满足键槽挤压强度要求，避免大扭矩传递时键槽部位出现崩裂，偏置臂和基座的连接部位是应力集中的高发区域，建模时需要做足够的圆角过渡，不能出现直角连接，否则交变载荷作用下很容易在转角处萌生疲劳裂纹，长期运行会出现断裂风险。从安装边界来看，这类曲柄的轴向定位通常依靠基座端面的轴肩和锁紧螺母配合，安装时要保证曲柄的回转平面和连杆的运动平面平行，平面度误差控制在0.1mm以内，否则运行过程中会出现别卡现象，增大传动阻力，还会导致铰接部位的异常磨损。上部的铰接槽宽度要和配套的连杆接头宽度做匹配，间隙控制在0.05-0.1mm之间，间隙过大会导致传动过程有明显冲击，间隙过小则会出现转动卡滞。

　　另外，这类构件的材质通常选用45号钢模锻成型，毛坯加工后做调质处理，硬度控制在HB220-250之间，保证足够的强度和韧性，铰接槽和内孔键槽的工作表面需要做高频淬火处理，提升表面耐磨性，延长构件的使用寿命。建模过程中，挤压成型的主体结构要保证各截面的过渡顺滑，相交部位的结合面不能出现建模缝隙，避免后续工程图导出或者数控加工编程时出现错误，内孔的键槽尺寸要符合国标平键的尺寸规范，不用做自定义的非标槽型，减少后期加工的刀具成本。铰接槽的两端要做圆弧过渡，避免应力集中，槽的侧面要和曲柄的回转平面保持垂直，垂直度公差控制在0.02mm以内，保证铰接销轴装配后不会出现偏斜。实际装配调试时，需要先空载转动曲柄，检查整个传动链路的运动是否顺畅，有没有死点或者卡滞位置，确认铰接销轴在槽内的固定位置满足行程要求后，再做锁紧固定，负载试运行时要监测曲柄连接部位的温升，若温升超过40摄氏度则需要检查配合公差是否过紧，或者装配同轴度是否存在偏差。这类偏置曲柄的结构虽然不算复杂，但作为传动链路的核心构件，尺寸精度和形位公差的控制直接影响整套设备的运行稳定性，设计阶段需要结合实际的负载工况做充分的强度校核，不能仅凭经验估算壁厚和偏置距参数，否则很容易在设备运行过程中出现构件变形、断裂等故障，影响整条产线的正常作业。
