起重机吊钩组装配结构三维设计

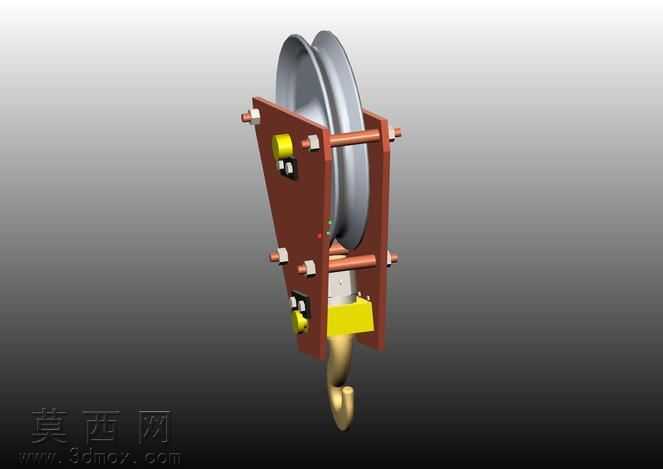

本模型为起重机吊钩组的完整装配三维设计，采用Pro/Engineer Wildfire平台完成全参数化建模，完整还原了起重吊钩组从滑轮架、滑轮轴、定滑轮到吊钩本体、推力轴承、锁紧装置的全部结构细节。建模过程中首先依据起重机械设计规范确定各部件的尺寸比例，先构建对称式钢板焊接滑轮架的基体特征，通过拉伸、切除命令完成架体上的轴孔、螺栓过孔、定位槽的细节设计，架体表面做了防锈涂装的材质区分，呈现出工业起重部件的厚重金属质感。滑轮部分按照起重滑轮的标准槽型构建绳槽曲面，通过旋转命令生成滑轮基体，添加轮毂、轮辐的细节结构，赋予金属滑轮的哑光钢材材质，还原滑轮与架体之间的装配间隙，可直观展示滑轮绕轴转动的运动逻辑。滑轮轴、固定螺栓、锁紧螺母等标准件均按照机械标准建模，添加螺纹细节、防松垫片结构，清晰呈现各紧固件的装配位置与连接关系。吊钩部分采用锻造吊钩的曲面造型，通过扫描、混合命令构建钩头的弧形承载曲面，钩身与横梁的连接部位添加推力轴承的装配结构，还原吊钩可绕轴线旋转的功能特性，钩头部位做了防脱卡板的细节设计，卡板通过销轴与架体连接，添加弹簧复位结构的示意，还原实际使用中防止吊索滑脱的安全结构。模型整体装配关系清晰，各部件无干涉，通过不同材质颜色区分钢板架体、钢制滑轮、锻造吊钩、黄铜轴套、黄色安全防护部件，渲染效果层次分明，可清晰观察吊钩组的内部装配逻辑与外部结构形态，完整复现了桥式、门式起重机常用的单轮吊钩组的典型结构，可用于起重机械的结构教学、装配演示、方案展示等场景，建模过程中严格遵循起重部件的设计规范，各受力部位的结构厚度、连接尺寸均符合行业设计要求，能够直观展现吊钩组承载时的力传递路径，从滑轮承接钢丝绳载荷，通过滑轮轴传递到架体，再经横梁、推力轴承传递到吊钩本体的完整结构逻辑。
