多跨度规格单梁桥式起重机结构设计

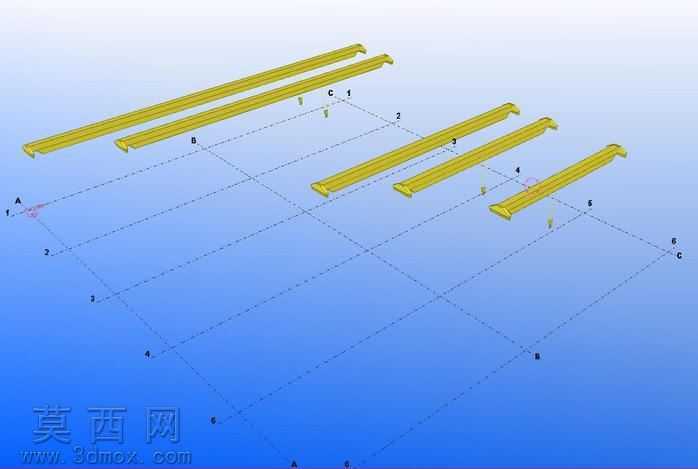

本作品为单梁桥式起重机的三维结构模型，采用Tekla Structures完成全参数化建模，建模过程严格遵循起重机械钢结构设计规范，针对不同作业跨度需求完成系列化规格适配，覆盖浦德10米、12米、15米、20米、24米以及桥德同跨度区间的常用厂房作业尺寸，可直接对接钢结构深化加工流程。模型主体采用箱型单梁主梁结构，建模时对主梁的翼缘板、腹板拼接节点做了精细化处理，所有焊缝位置、螺栓连接点位均按照实际加工工艺预留对应结构，未做简化省略，能够完整呈现单梁起重机的受力传递路径：主梁两端的端梁结构与行走轮组安装位做了精准的配合公差预留，可直接适配行走机构的装配校验；主梁下方的电动葫芦运行轨道采用标准起重钢轨截面建模，葫芦吊挂结构、吊钩滑轮组、起升钢丝绳均按照实物比例完成1:1还原，钢丝绳采用柔性路径模拟，准确呈现吊钩自然垂落的作业状态。材质配置上，主梁钢结构部分统一赋予Q235B钢材的哑光黄工业漆材质，还原起重设备标准安全涂装效果，钢丝绳赋予镀锌金属材质，吊钩滑轮组赋予高耐磨合金钢材质，端梁行走轮赋予铸钢材质搭配橡胶轮缘材质，所有材质均添加了真实的粗糙度、金属度参数，渲染后可直接用于产品方案展示、作业场景模拟。设计思路上，采用模块化参数化建模逻辑，将主梁长度、端梁间距、葫芦起升高度设置为可调整参数，可快速适配不同跨度、不同起重量的衍生型号设计，模型整体结构无干涉、无破面，所有构件的装配关系符合实际起重设备的安装流程，既可以用于钢结构加工的下料出图，也可以用于起重作业的工况模拟、新员工设备结构培训，能够为桥式起重机的定制化设计、结构优化提供精准的三维模型支撑，减少前期方案设计的重复建模工作量，提升起重设备设计环节的效率与精准度。
