紧凑型金属铰接铰链结构设计

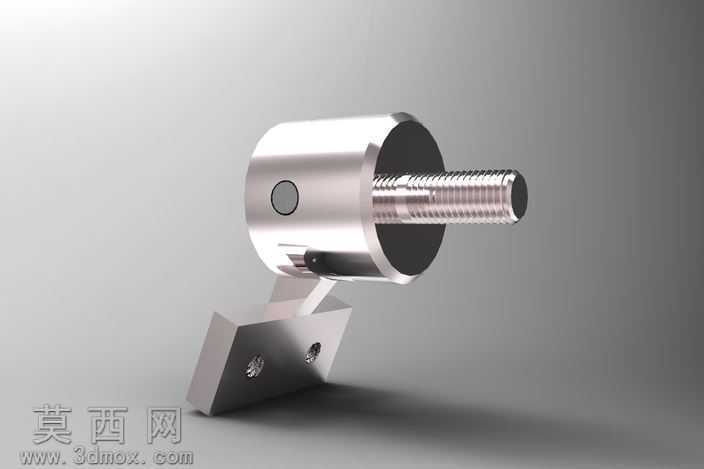

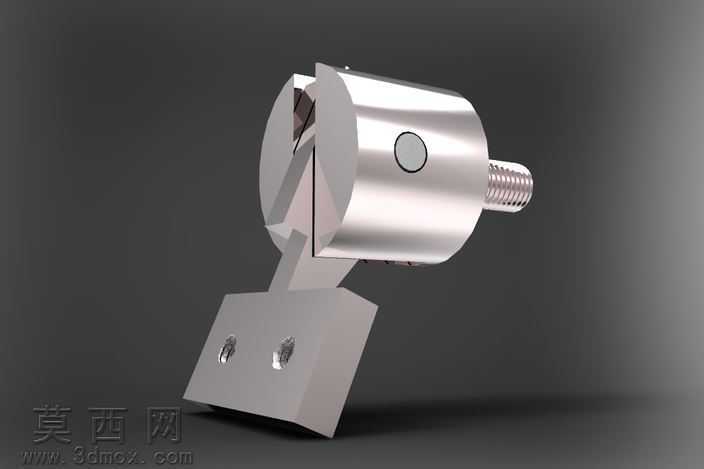

本作品为紧凑型铰接铰链的三维建模设计，整体采用金属材质构建，在建模阶段优先通过参数化草图绘制各部件的基准轮廓，对上部带外螺纹的圆柱铰接主体、中部弯折连接臂、下部带安装孔的固定底座分别进行独立特征建模，通过拉伸、旋转、切除等基础特征完成各零件的主体造型，针对铰接部位的转动配合间隙做了精准的尺寸约束，保证转动副的活动行程符合紧凑安装的使用需求。材质渲染阶段，整体赋予抛光不锈钢材质，调整金属材质的反射粗糙度、环境贴图采样参数，还原金属表面细腻的高光反射与磨砂质感，对铰接缝隙处做了细微的阴影处理，强化部件之间的装配层次感，下部底座的安装沉孔做了倒角细节处理，上部圆柱侧面的定位小圆面做了哑光金属区分，突出结构细节。结构设计上采用一体化弯折连接臂衔接上下两个功能端，上部圆柱端预留外螺纹结构用于外接部件的锁紧固定，侧面设置定位销孔用于转动角度的限位，下部底座设置两个对称的沉头安装孔，可通过螺丝完成与安装基面的固定，整体结构摒弃冗余的外置连接件，将转动结构内嵌于圆柱主体内部，大幅压缩整体安装体积，适配狭小空间内的铰接转动需求。设计思路围绕紧凑安装场景展开，在保证铰接转动强度的前提下尽可能缩减各部件的非功能体积，对各受力部位做了加厚处理，避免紧凑结构带来的强度不足问题，转动副的接触面做了贴合度优化，减少转动过程中的旷量，保证铰接动作的顺滑稳定，整体造型简洁规整，无多余外凸结构，可适配各类需要小体积铰接结构的门窗、小型设备舱门等安装场景。
