消防建筑用密闭防水门三维设计模型

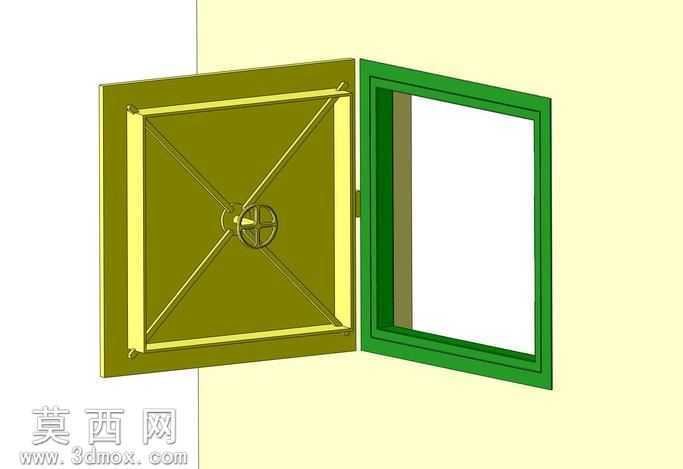

本模型为消防场景下建筑物配套的水密密闭门三维设计成果，采用SolidWorks完成全参数化建模，整体结构围绕防水密闭、快速启闭的核心功能展开设计。建模过程中首先完成门框与门扇的基础轮廓搭建，门框采用多道阶梯式止口结构，每道止口预留密封件安装位，可适配橡胶密封胶条的装配，保证门扇闭合后形成多道防水阻隔层，满足水密工况下的密封要求。门扇部分采用内部加设交叉加强筋的结构设计，在不额外增加门扇整体厚度的前提下，大幅提升门扇的结构强度，可承受水体侧压带来的形变应力，避免受压变形导致密封失效。门扇外侧设置轮盘式启闭锁紧机构，建模时还原了锁止机构的联动逻辑，转动轮盘即可同步驱动门扇四周的锁舌伸出或收回，实现多点位同步锁紧，保证锁紧力均匀分布在门框四周，避免局部密封不严。渲染阶段对不同部件赋予差异化材质，门扇主体采用军绿色哑光金属漆材质，还原钢制防护门的真实质感，门框部分采用亮绿色喷涂材质区分结构边界，密封胶条部位赋予黑色弹性橡胶材质，锁紧轮盘采用金属镀铬材质，通过材质差异清晰呈现各部件的功能分区。设计过程中充分考虑实际使用场景的需求，门扇与门框之间采用铰接连接结构，预留了合页安装的配合间隙，保证门扇可顺畅完成90度开启动作，同时对所有活动部件的运动行程做了干涉检查，确保启闭过程中各部件无碰撞卡滞。模型整体结构完整，各零件的装配关系清晰，可直接用于结构验证、场景装配演示以及后续的工程出图使用，能够直观展现水密门的工作原理与结构特点，为相关防护设施的设计优化提供参考。
