橡木边框带玻璃背板悬挂式相框结构设计

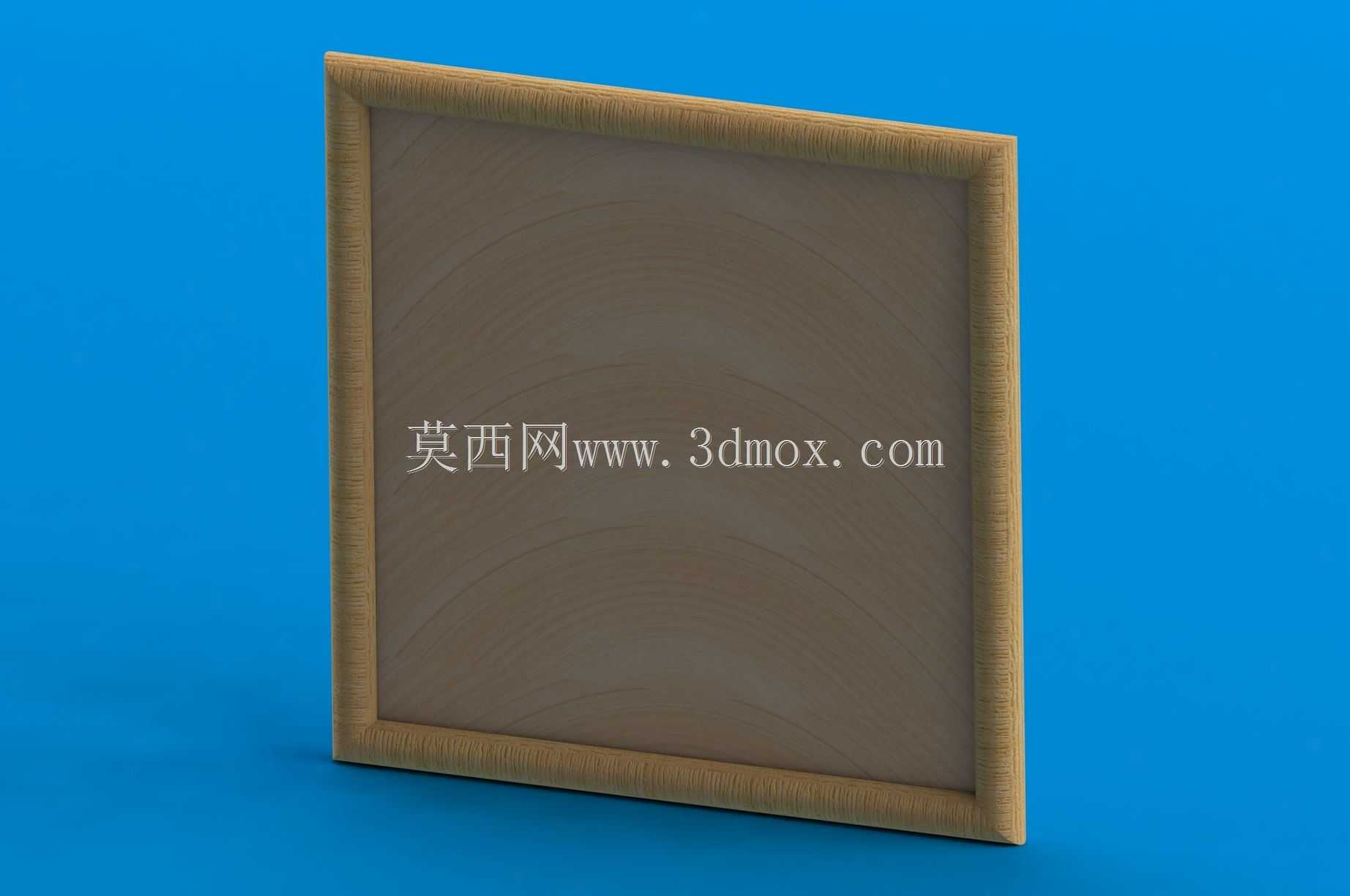

　　日常家居软装陈列场景中，相框是承载影像记忆、适配墙面装饰布局的常用构件，这款相框的结构设计完全围绕民用场景的实际使用需求展开，没有冗余的装饰性结构，所有部件都服务于照片固定、墙面悬挂、画面防护三个核心功能。从结构组成来看，整个相框分为三个核心功能模块：外围的橡木边框主体、背部的悬挂背板、正面的玻璃防护面板，三个部件通过边框内侧的预留卡槽实现装配，不需要额外的金属连接件，既简化了装配流程，也避免了金属配件外露破坏整体的木质质感。

　　设计过程中首先确定的是边框的截面形态，边框采用带阶梯卡槽的异型材结构，靠近正面的阶梯槽用于嵌装玻璃面板，槽深控制在3mm，刚好容纳3mm厚度的普通钠钙玻璃，玻璃嵌入后与边框正面保持齐平，不会出现凸起积灰或者凹陷积污的问题；靠近背部的阶梯槽深度设置为8mm，除了容纳照片与背板的总厚度外，还预留了1mm的间隙，方便用户更换照片时顺利取出背板，不会因为公差卡滞导致拆装困难。边框的四个角采用45度斜接拼合结构，拼合面涂覆木工胶后通过码钉从背部固定，拼接处的外边缘做了R1.5的圆角倒钝处理，既避免了尖锐边角磕碰伤人，也让木质边框的触感更温润，不会出现生硬的直角割手问题。

　　背部的悬挂背板采用高密度纤维板材质，厚度为5mm，刚好卡入边框背部的卡槽内，背板上预留了两个挂孔，挂孔采用上窄下宽的葫芦孔形态，上部小孔直径4mm用于穿过墙面固定的螺丝头部，下部窄槽宽度2mm刚好卡住螺丝杆部，安装时只需要在墙面按照孔距固定两个自攻螺丝，露出螺丝杆3mm左右的长度，将相框挂孔对准螺丝头部卡入后向下滑动，就能实现稳固悬挂，不需要额外的挂钩配件，也能避免相框悬挂后出现左右偏移的问题。背板与照片接触的一面没有做额外的涂层处理，避免涂层中的化学成分长期接触照片导致相片纸泛黄变色，同时背板与边框卡槽的配合采用间隙配合，用户只需要用平口小工具轻轻撬动边框背部的预留缺口，就能取下背板更换照片，不需要专业工具，普通家庭用户就能独立操作。

　　正面的玻璃面板采用普通清玻，透光率达到90%以上，不会因为玻璃的色差影响照片的显示效果，玻璃的边缘做了磨边处理，没有锋利的毛边，用户拆装的时候不会被割伤。玻璃面板的尺寸比边框正面的内框尺寸大2mm，刚好嵌入正面的卡槽内，装配后玻璃不会从正面滑出，即使相框受到轻微的磕碰，玻璃也能被边框的阶梯结构牢牢限位，不会出现脱落碎裂的问题。

　　从安装边界的尺寸来看，这款相框的外框尺寸适配常规的6寸照片陈列需求，外框整体厚度为20mm，悬挂后突出墙面的距离刚好为20mm，不会因为过厚显得突兀，也不会因为过薄导致结构强度不足。边框的截面宽度为20mm，既保证了足够的结构强度，不会因为边框过窄导致拼接处容易开裂，也不会因为边框过宽挤占照片的显示区域，让视觉重心集中在中间的照片内容上。橡木材质的边框表面做了哑光清漆处理，保留了橡木本身的木纹纹理，光泽度控制在15度左右，不会出现强光反射导致看不清楚照片的问题，同时清漆层也能隔绝空气中的水汽，避免木质边框受潮变形，延长产品的使用寿命。

　　在实际使用场景中，这款相框既可以用于家庭墙面的照片陈列，也可以用于办公场所的资质证书装裱、商业空间的装饰画固定，结构简单可靠，拆装维护方便，没有复杂的功能结构，生产加工的难度低，适合批量量产。设计过程中充分考虑了民用产品的使用安全，所有外露的边缘都做了倒钝处理，玻璃采用的是普通钢化玻璃选项？不，这里采用的是普通磨边清玻，兼顾成本与使用安全，背板的挂孔结构经过承重测试，能够承受5kg以内的总重量，完全满足普通照片与玻璃面板的承重需求，长期悬挂不会出现变形脱落的问题。整个结构没有易损件，除了玻璃受到强烈撞击可能碎裂外，木质边框与纤维背板的使用寿命都能达到10年以上，日常维护只需要用干布擦拭表面灰尘即可，不需要特殊的保养流程。
