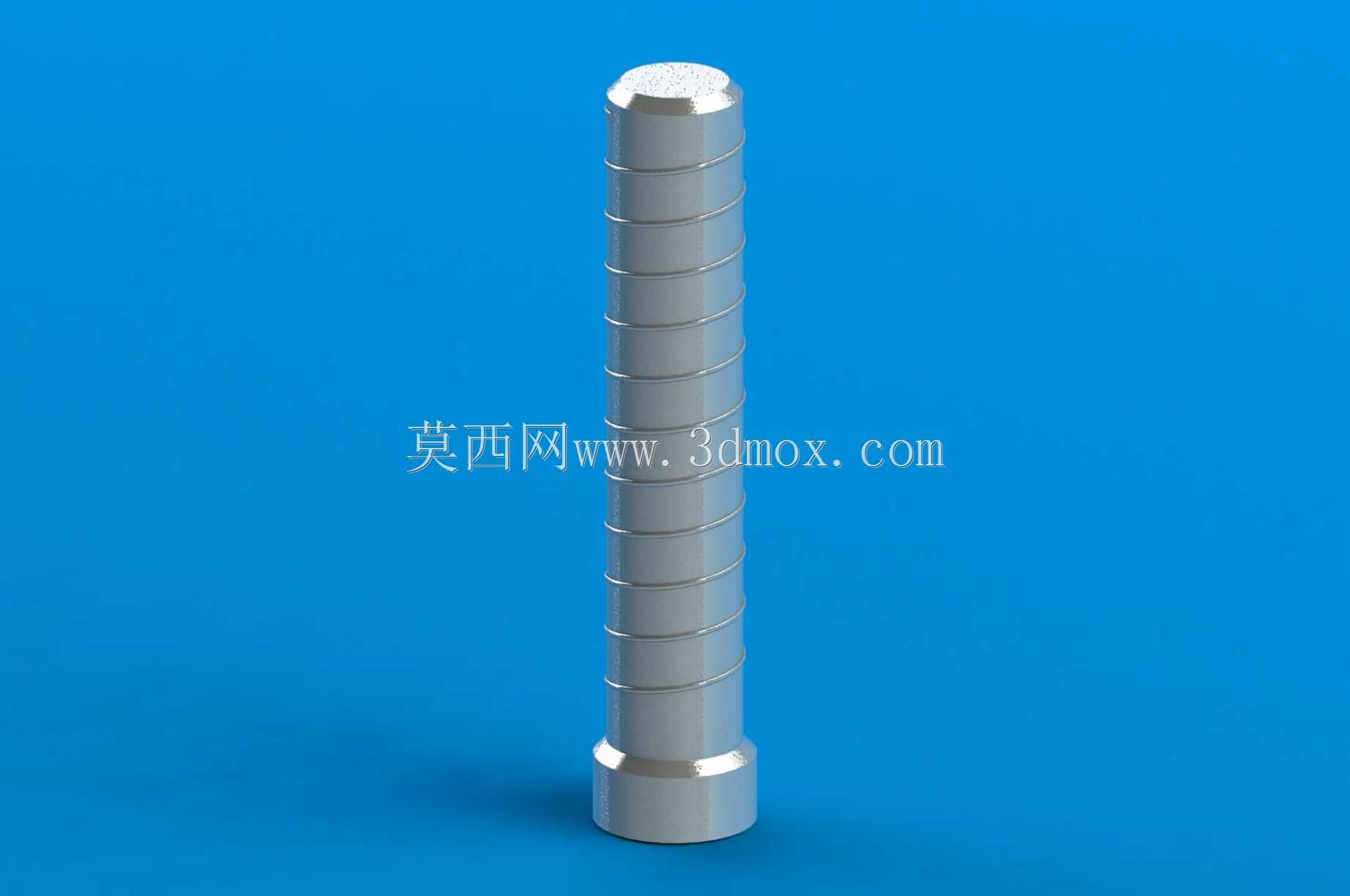

带环槽圆柱端圆螺栓结构设计

　　日常做设备结构拆解练习的时候，常碰到这类非标准牙型的圆螺栓，它和普通外六角螺栓的应用场景差异不小，多数用在对连接件外露面平整度要求高的场合，比如钣金机柜的内部拼接、小型自动化设备的护板固定、轻工机械的非金属构件连接位置，不需要额外预留扳手拧动的外伸空间，安装完成后端面和安装面基本齐平，不会出现突出的棱角剐蹭操作人员或者布线的线缆。

　　从结构设计逻辑来看，这款螺栓没有做常规的六角头或者内六角沉孔，杆部的环槽替代了连续的三角螺纹，这种设计的核心考量是降低小批量加工的难度，不需要在车床上走连续的螺纹切削轨迹，只需要逐次车削等距环槽就能实现和配套螺母的咬合，对于练习阶段的建模者来说，这种结构能快速掌握回转体阵列、等距特征排布的建模逻辑，不需要处理螺纹牙型收尾的复杂曲面。杆部靠近端部的位置做了直径略大的圆柱定位段，安装的时候这个段会先穿入被连接件的光孔，起到预定位的作用，避免穿螺栓的时候杆部歪斜刮伤孔壁，也能抵消一部分横向剪切力，不需要额外加装定位销就能承受小载荷的横向作用力。

　　实际选型的时候要注意安装边界的匹配，这款螺栓的头部是和杆部一体的小圆台，直径比杆部环槽的大径大2毫米左右，对应的被连接件沉孔深度要和头部厚度匹配，保证安装后头部不突出安装面。环槽的间距是等距设计，和配套的内螺纹件咬合的时候，每一圈环槽的受力比连续螺纹更均匀，不会出现首牙应力集中断裂的问题，适合用在频繁拆装的检修位置，不会因为多次拧动出现滑牙的情况。杆部末端做了小角度的倒角，穿入安装孔的时候能自动导正，不需要反复对准孔位，在狭小的设备内部安装的时候能节省不少对位时间。

　　做这类零件建模的时候，要先确定杆部的基准直径，再根据受力需求计算环槽的深度和间距，环槽的根部要做微小的圆角过渡，避免热处理的时候出现应力集中开裂的问题，虽然是练习用的模型，但是这些工程细节的还原，能帮建模者建立实际加工的思维，不会出现设计出来的零件没法落地生产的问题。这类螺栓的防松性能比普通螺纹更好，因为环槽和配套螺母的接触面积更大，在有小幅振动的设备上使用的时候，不容易出现自行松动的情况，不需要额外加装弹簧垫圈或者防松胶，能减少装配的零件数量，降低整体的装配成本。

　　在非金属构件的连接场景里，比如工程塑料护板、绝缘板材的固定，这种环槽结构的螺栓不会像尖锐的三角螺纹那样旋入的时候刮伤板材的孔壁，能降低板材开裂的风险，连接的可靠性更高。安装的时候不需要用大扭矩的扳手，只需要用简易的工具卡住端部的平面就能拧紧，适合在没有重型工具的现场检修场景使用。建模过程中要注意回转体的同轴度公差，头部定位段和杆部的同轴度要控制在合理范围内，不然安装的时候会出现卡滞，没法顺利穿入安装孔。环槽的侧面角度要和配套螺母的凸起角度完全匹配，不然会出现咬合间隙，连接后出现松动窜动的问题。
