金属木质组合创意奖杯摆件结构设计

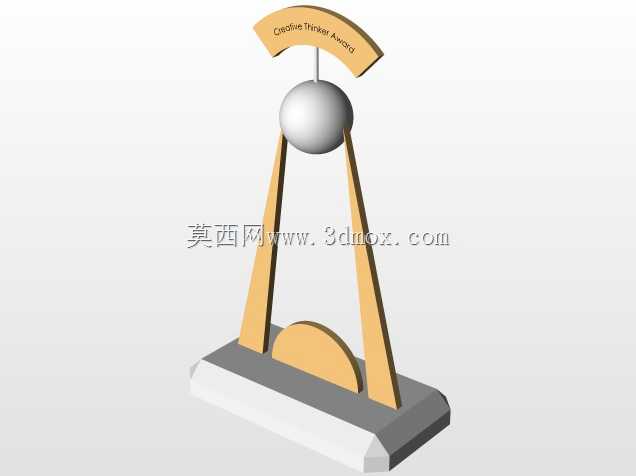

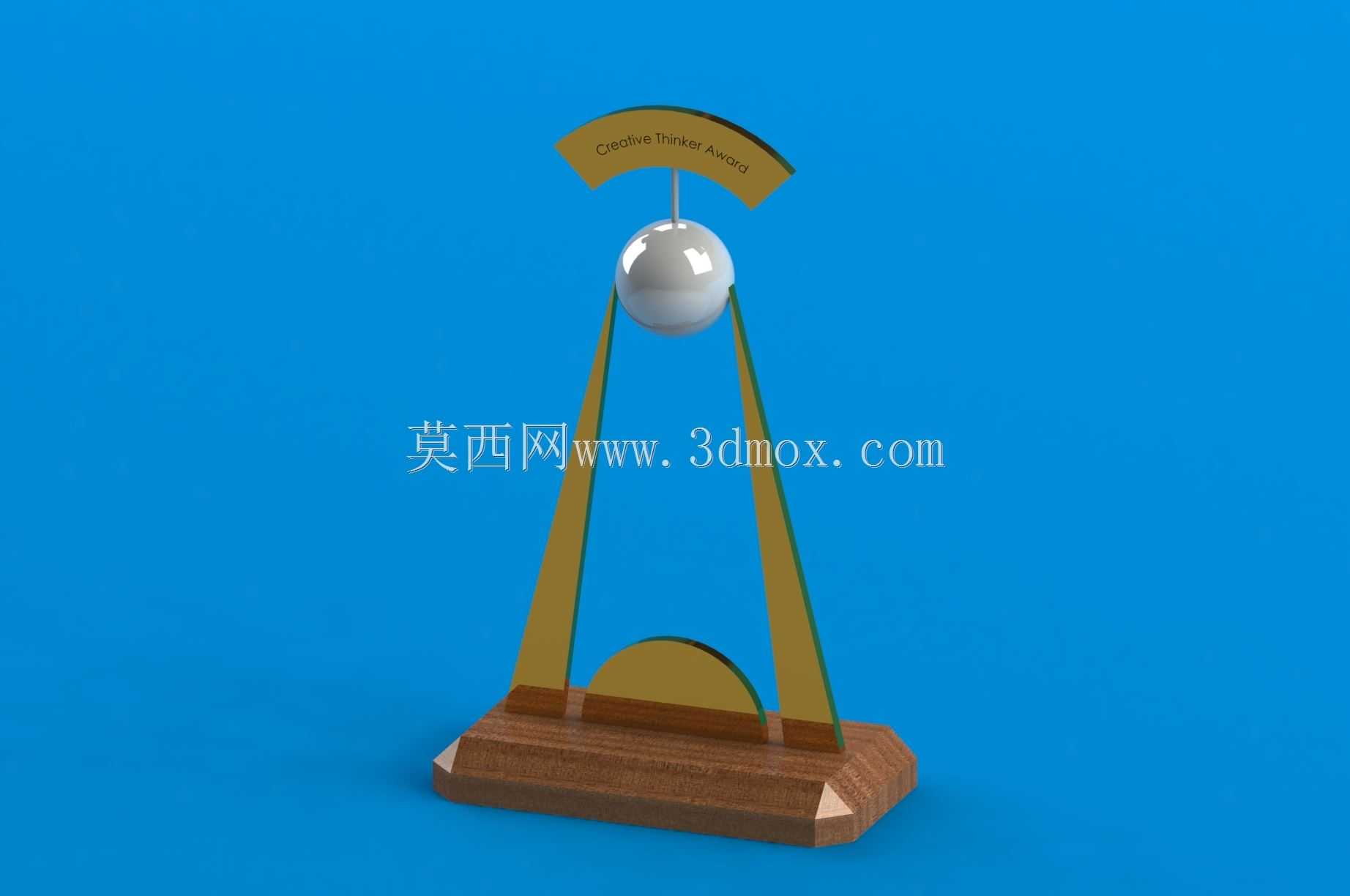

　　这款摆件类结构件的设计，最初的需求场景来自企业内部创新奖项的定制化实物载体，区别于常规平面奖牌，需要兼顾桌面摆放的稳定性、视觉辨识度以及多材质结合的工艺可行性，在结构设计阶段首先要解决的是不同材质部件的连接可靠性问题。整体结构分为三个核心组成部分，底部是桃花心木材质的梯形基座，基座的四个边角做了45度斜切嵌装金属饰片的结构，金属饰片采用沉头胶接加微型定位销的固定方式，避免外露连接件破坏外观整体性，基座底面预留了0.8mm深度的绒布粘贴槽，摆放时不会刮伤桌面漆面，基座整体的长宽尺寸控制在180mm*120mm，高度35mm，这个尺寸边界刚好适配常规办公桌的边角摆放区域，不会占用过多办公空间，同时足够的基座重量能保证整体结构的抗倾覆性，

　　即使受到桌面轻微碰撞也不会倾倒。中部支撑结构采用两根对称倾斜的金属杆件，杆件与基座的连接采用预埋铜质螺母的方式，在木质基座加工时预先压入铜螺母，金属支撑件下端车制外螺纹，装配时直接旋入即可，不需要额外的粘接剂，既方便后期拆装更换部件，也能保证连接强度，两根支撑件的倾斜角度经过反复校核，最终确定与竖直方向呈18度夹角，这个角度既可以让上部的球体承托结构形成稳定的三角受力体系，也能在视觉上形成向上延伸的张力，契合奖项所传递的进取寓意，支撑件表面做镜面抛光处理，表面粗糙度达到Ra0.8以下，配合镀金层形成高光泽的金属质感，和木质基座的温润纹理形成材质对比。上部承托结构包含一个抛光不锈钢球体、顶部弧形标识牌以及中部的连接杆件，

　　不锈钢球体直径为60mm，球体下方做了内凹的锥面定位结构，刚好卡在两根支撑件的上端定位槽内，不需要额外固定即可稳定放置，用户也可以根据需求将球体取下单独作为桌面镇纸使用，拓展了实际使用功能；顶部弧形标识牌采用黄铜材质铣削成型，弧度半径为120mm，表面做蚀刻填漆处理用来标注奖项名称，标识牌与球体之间采用直径3mm的细金属杆连接，连接杆两端分别做滚花销轴结构，压入标识牌和球体的预制孔内，保证连接无松动。在实际应用场景中，这类结构件除了作为奖项载体使用，也可以放置在企业展厅、产品展示柜作为装饰陈列件，或者作为高端商务伴手礼进行定制化调整，设计过程中充分考虑了不同材质的加工工艺特性：木质基座采用数控铣削成型，加工时预留0.

　　3mm的打磨余量，后续经过多道砂纸打磨、木蜡油涂装工序，保证木质纹理的自然呈现；金属部件全部采用CNC车铣复合加工，减少二次装夹带来的形位误差，抛光工序分为粗抛、精抛、镜面抛三个步骤，保证镀层的附着力和表面光泽度；所有装配位置的公差配合都采用H7/g6的间隙配合标准，既保证装配顺畅，也不会出现松动晃动感。结构整体的总高度控制在280mm，这个高度刚好在人坐姿办公时的视线舒适范围内，不需要抬头或者低头就能清晰看到摆件的整体形态，重量控制在1.2kg左右，成年人单手握持基座即可轻松移动，不会因为过重导致搬运不便。在结构强度校核阶段，重点验证了支撑件的抗弯强度以及基座连接点的拉拔强度，按照1.5倍的实际载荷进行模拟测试，支撑件最大变形量小于0.02mm，完全满足长期摆放的结构稳定性要求，同时所有外露的金属边缘都做了R0.5mm的圆角处理，避免尖锐边角造成划伤，符合日常接触类物品的安全设计要求。
