对称曲面有机环状镂空结构设计

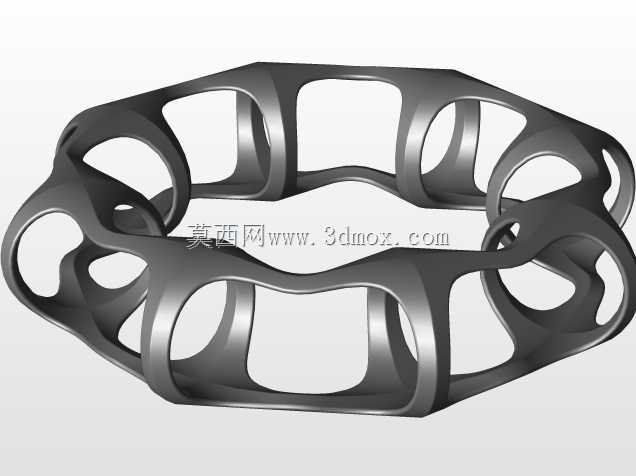

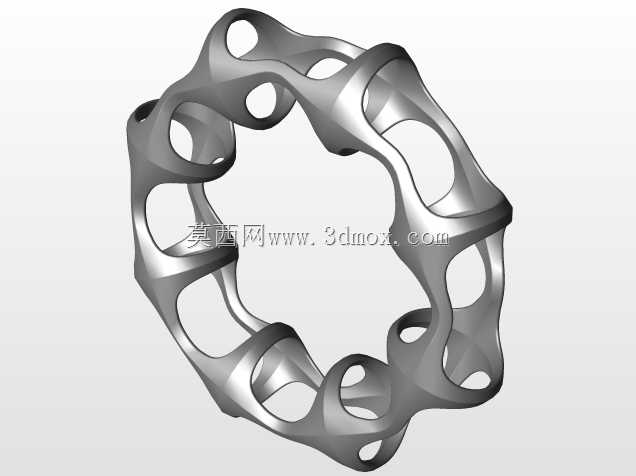

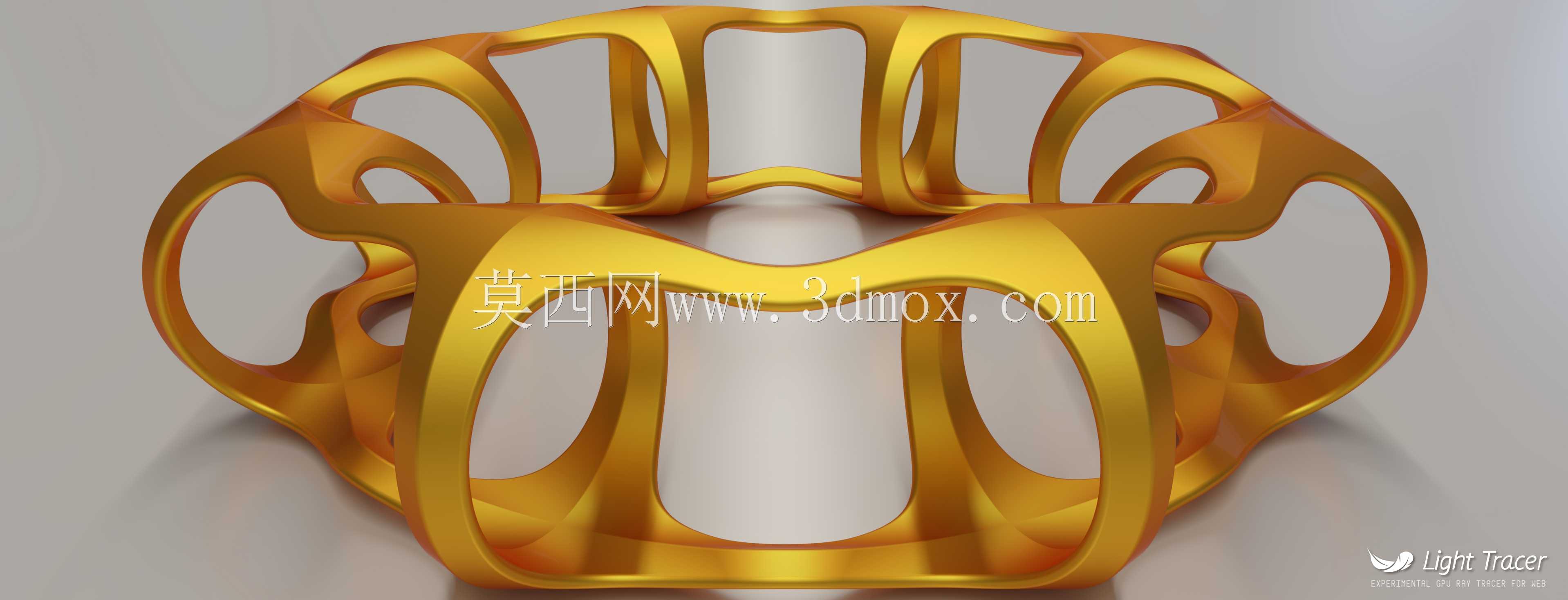

　　这类有机环状镂空结构，在流体导流、装饰承载、特种缓冲场景中有着不少细分应用，不少做流体实验台架的设计人员会用类似形态的构件做流道分流的过渡段，靠连续顺滑的曲面减少流体经过时的局部压损，避免直角结构带来的涡流扰流问题。从结构本身来看，整个构件以中心轴线为旋转基准，同时存在垂直于对称轴的对称平面，所有曲面过渡都做了G2连续处理，没有尖锐的棱边转角，不管是做流体接触件还是做外观装饰件，都能避免应力集中带来的结构失效风险。

　　做这类结构设计的时候，首先要确定核心的对称基准，先绘制单组曲面的控制线，通过阵列或者对称镜像生成整体轮廓，再对相邻曲面的衔接处做曲率匹配调整，不能出现曲面褶皱或者曲率突变的情况，不然不管是3D打印还是后续的机加工、抛光处理，都会出现表面质量不达标的问题。如果是用在流体管路场景，还要考虑内壁的曲面顺滑度，所有流道截面的变化要做渐变处理，不能出现截面突然收窄或者扩大的情况，不然会影响流体的通过效率，甚至在特定流速下产生共振噪音。

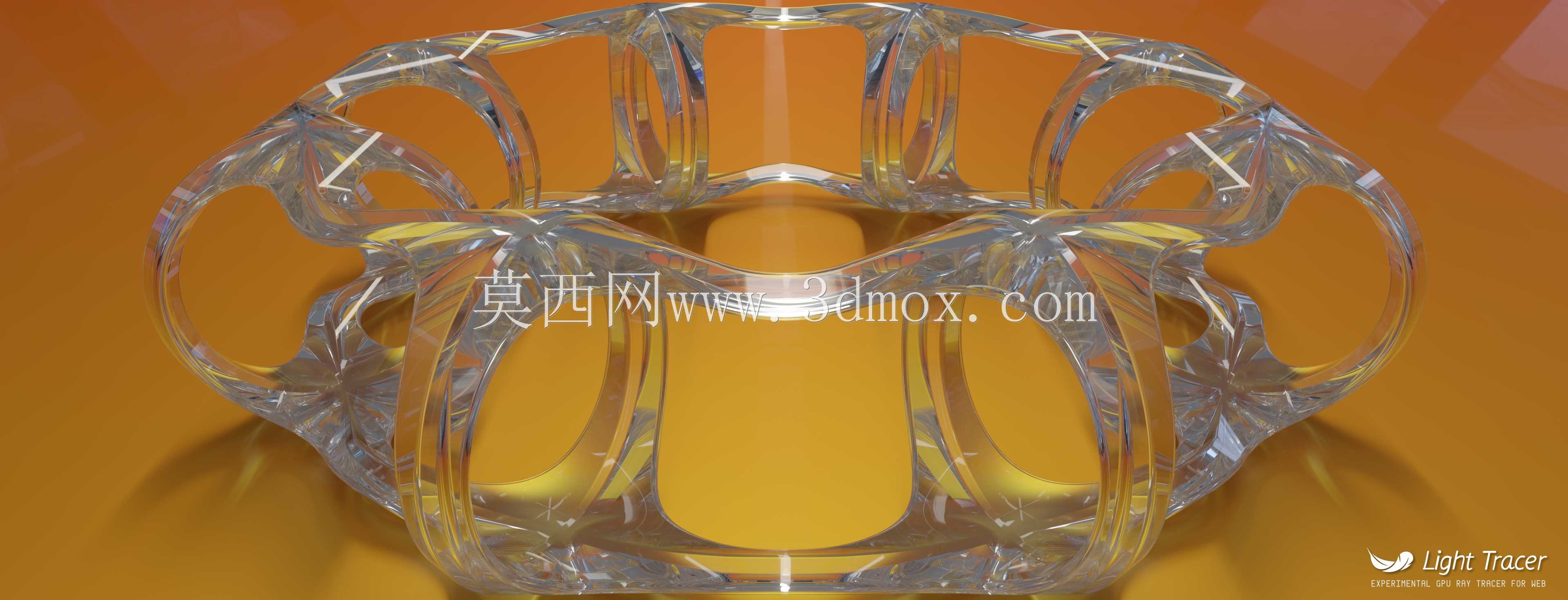

　　从安装边界来看，这类环状结构的上下端面是平行的基准面，可以直接作为安装定位面，不需要额外做复杂的定位结构，端面的平面度公差可以控制在0.1mm以内，满足常规的装配定位要求。整个结构的镂空部分是均匀分布的，既可以减轻构件自身的重量，也能让流体或者光线从镂空区域穿过，用在装饰场景的时候，光线透过透明材质的曲面会产生均匀的折射效果，不会出现局部光影杂乱的问题；如果用在缓冲承载场景，均匀分布的镂空肋条可以在受力时均匀分散载荷，避免局部应力过大导致结构断裂。

　　实际选型应用的时候，要根据使用场景确定构件的整体尺寸，如果是用在小型流体实验装置上，整体外径可以控制在100-200mm区间，壁厚根据输送介质的压力调整，低压场景下壁厚2-3mm就可以满足强度要求，高压场景则要适当增加壁厚，同时对曲面衔接处做圆角强化处理。如果是用在装饰摆件或者文创产品上，尺寸可以根据展示空间调整，材质选用透明树脂或者亚克力的时候，要注意曲面的脱模角度，避免注塑或者3D打印后出现表面拉伤的问题，所有外表面的曲面拔模斜度控制在1-2度就可以满足脱模要求，不会影响外观的曲面流畅度。

　　设计过程中还要考虑后续的加工工艺适配，如果采用五轴机加工金属材质，要提前规划刀具的走刀路径，避免刀具和镂空结构发生干涉，曲面的加工残留高度控制在0.02mm以内，后续抛光处理后就能达到镜面效果；如果采用3D打印工艺，要合理添加支撑结构，悬空的曲面部分支撑密度不要过高，避免后续去除支撑的时候破坏表面质量，对于透明材质的打印件，还要做后期的光固化打磨处理，保证曲面的透光均匀性。

　　这类对称有机结构的核心优势在于形态的连续性，不管是受力还是流体通过，都能实现力流或者流体的平顺过渡，不会出现传统直角结构的突变问题，在一些对外观和性能都有要求的场景下，这类结构比常规的规则环状构件有更好的适配性，既可以满足功能上的导流、承载需求，也能兼顾外观的美学效果，不需要额外做装饰包覆就能直接作为外露构件使用。
