多孔镂空立方造型艺术结构件

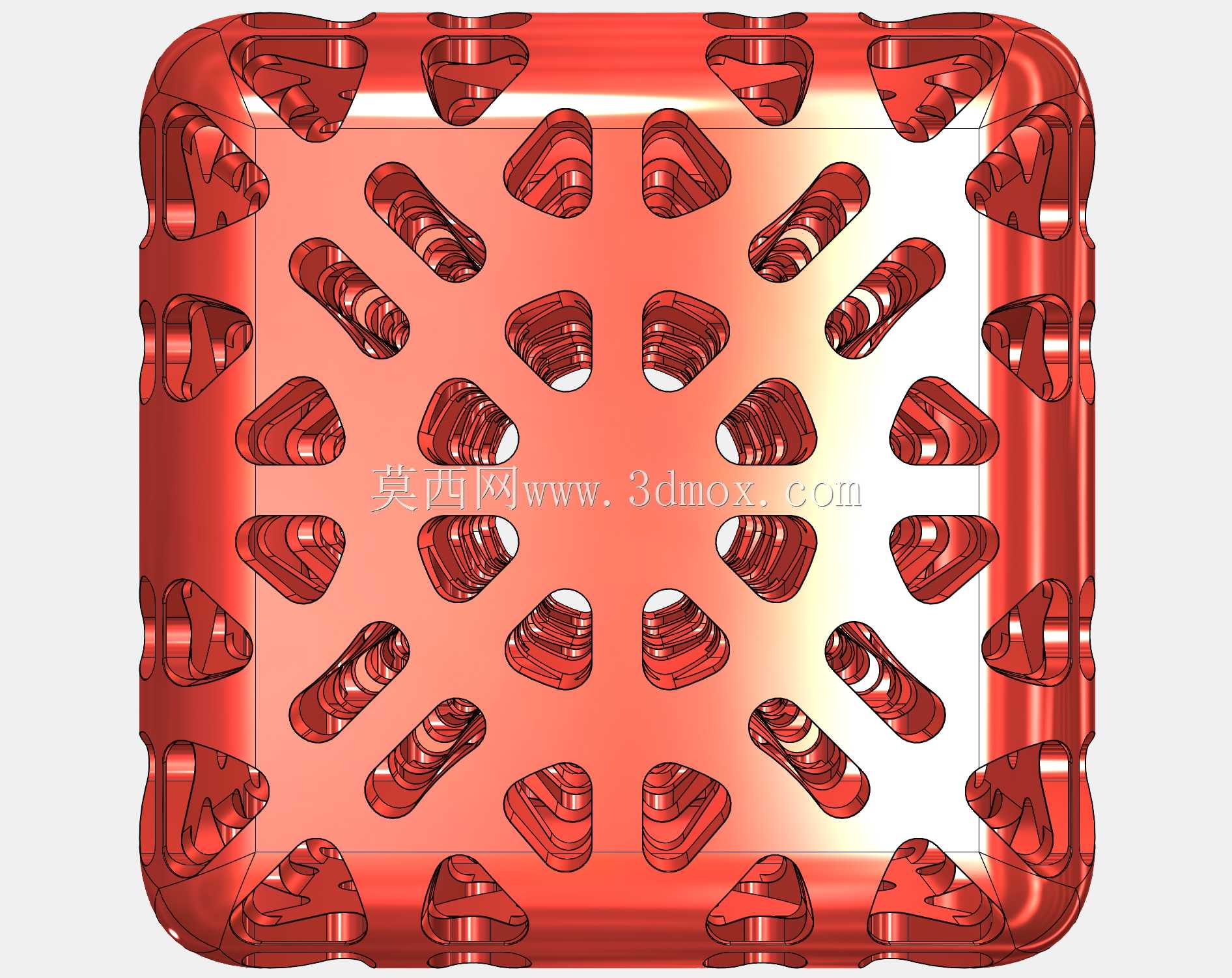

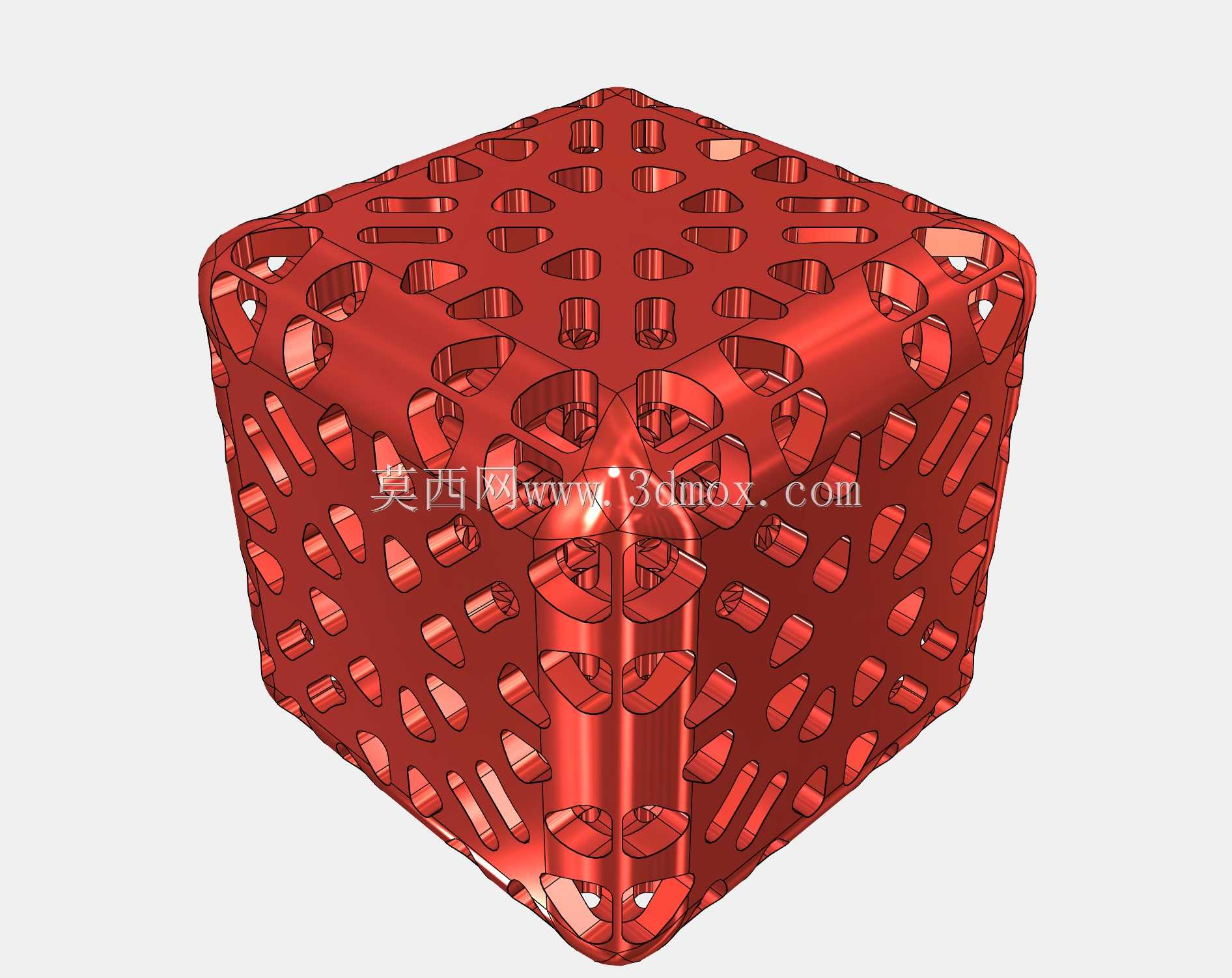

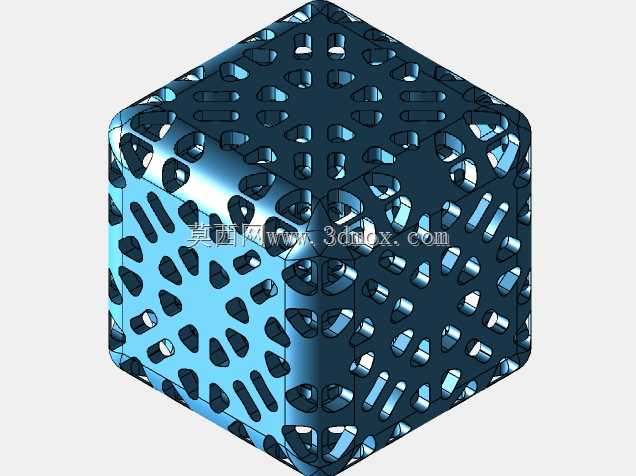

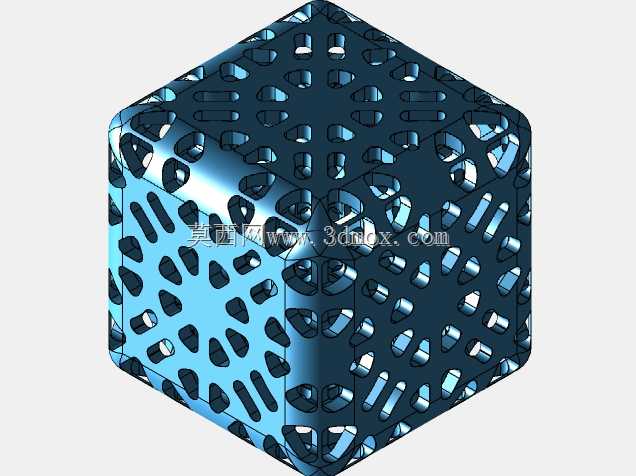

　　这类带均匀多孔镂空的立方结构件，在文创装置、空间装饰、工业艺术陈设领域有很广的适配场景，日常做商业空间的艺术装置、公共区域的景观小品、创意产品的外观结构件都能直接复用结构逻辑。从结构设计逻辑来看，整个构件以正立方体为基础基体，六个面做完全对称的镂空开孔排布，整体对称平面数量接近9组，不管从哪个正交方向观察，结构的视觉重量感都保持均匀，不会出现某一侧视觉偏重的问题。做这类结构的建模时，首先要确定立方体的基础外轮廓边界，先把实心立方的基准面做平整，保证六个面的平面度公差控制在合理范围，避免后续做镂空特征时出现曲面偏移错位。镂空的孔洞不是简单的圆形或者方形直孔，而是做了带圆角过渡的异形长孔，每个孔洞的边缘都做了等半径的倒圆处理，

　　一方面是消除尖锐棱边的应力集中，避免结构在受外力碰撞时出现棱边崩裂的问题，另一方面是让光线穿过孔洞时形成更柔和的漫反射光影，不会出现生硬的阴影边界。结构的壁厚设计要结合实际使用的加工工艺调整，如果是做3D打印成型，最小壁厚不能低于1.2mm，否则打印过程中容易出现薄壁翘曲、支撑难以去除的问题；如果是做金属铸造工艺，壁厚要均匀控制在3-5mm之间，避免出现壁厚差过大导致的铸造缩孔缺陷。安装边界上，整个立方体的六个面都可以作为安装基准面，不需要额外做突出的安装耳，直接靠底面的平面接触放置就能保持稳定，如果需要做悬空固定，可以在立方体内部预留隐藏的安装螺柱孔，从外部看不到固定结构，不会破坏整体的镂空视觉完整性。

　　这类结构的实际用途不局限于静态陈设，也可以作为通风罩的外罩结构使用，均匀分布的镂空孔洞可以保证空气流通效率，同时带造型感的外观比普通的冲孔网罩更有设计感，适配对外观有要求的通风设备外装需求。做结构受力校核的时候要注意，因为整体是镂空结构，不能按照实心立方体的抗压强度来计算载荷，要针对每一条连接筋的截面做抗弯校核，尤其是立方体棱边位置的筋条，是整个结构的主要受力承载部位，筋条的截面宽度要比面中间位置的筋条宽15%左右，保证整体结构的抗变形能力。建模过程中处理曲面过渡的时候，要保证每个孔洞和立方体外表面的衔接处是G1连续以上的曲面顺滑度，不要出现曲面接痕，否则不管是做渲染还是后期加工出实物，接痕位置都会出现明显的外观瑕疵。

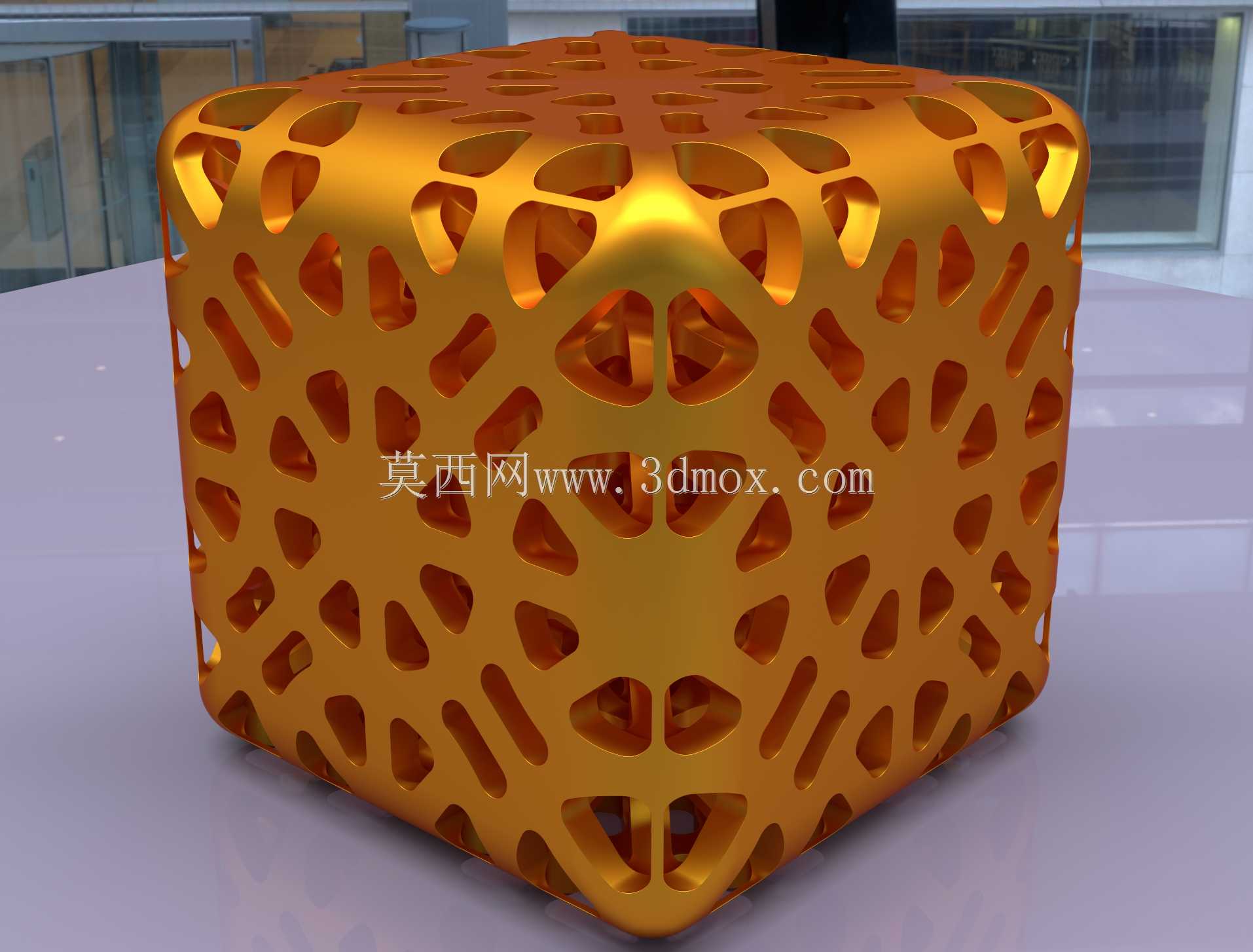

　　另外这类对称结构做建模的时候，可以先做单个面的1/4区域特征，再通过镜像、阵列的方式完成整个立方体的特征排布，既能保证所有孔洞的尺寸完全一致，也能减少重复建模的工作量，避免手动逐个绘制孔洞出现的尺寸偏差。如果是做大型的户外装置使用，还要在结构内部预留加强筋网格，内部加强筋不要和外部的镂空孔洞对齐，避免从外部看到内部的加强结构，破坏外观的整体性，同时加强筋的排布要顺着立方体的对角线方向布置，提升整体的抗扭性能，应对户外的风载、意外碰撞等外力影响。表面处理上，这类结构做金属质感的喷涂或者阳极氧化处理效果最佳，金色的金属质感搭配镂空的光影层次，能让整个结构的立体感更强，不管是放在室内展厅还是户外公共区域，都能形成比较突出的视觉焦点。
