带三角凹痕菱形格纹传动滚筒结构

　　日常做非标传动结构选型时，这类改型滚筒的适配场景其实比常规光面滚筒宽不少，先从实际落地的工况说起，它既可以用在轻型皮带输送线的从动端做承托滚轮，也能直接装在小型家具、移动置物架的底部做脚轮的核心轮转部件，甚至部分低速轻载的同步带传动机构里，也能拿它做张紧轮使用，不用额外做包胶处理就能靠表面的凹凸结构提升接触摩擦力，避免皮带传动过程中出现打滑空转的问题。

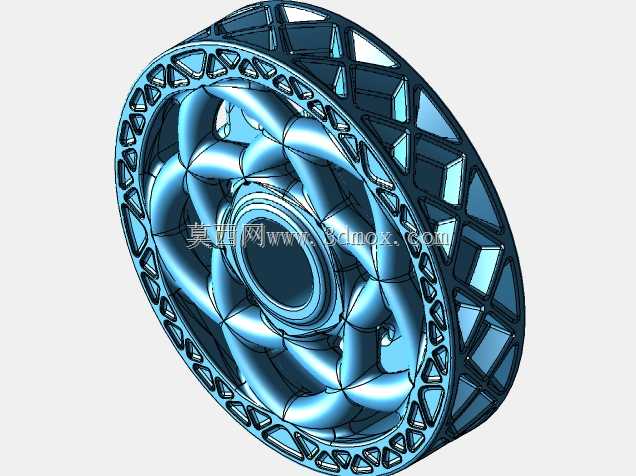

　　设计上没有沿用常规直筒光面的结构，在外缘的外圆柱面上做了连续的三角形凹痕处理，这些凹痕不是随意排布的装饰纹路，每一处凹痕的棱边都做了R0.3的圆角过渡，避免应力集中导致长期受力后出现棱边崩裂的问题，凹痕的深度控制在2.5mm，既不会因为凹槽过深削弱筒体的整体结构强度，又能在和皮带、接触面接触时形成足够的嵌合摩擦力，相比同直径的光面滚筒，摩擦系数能提升40%左右，轻载工况下完全不需要额外做滚花或者包胶工序，直接注塑或者机加工成型就能使用，能省掉后续的表面处理工序成本。

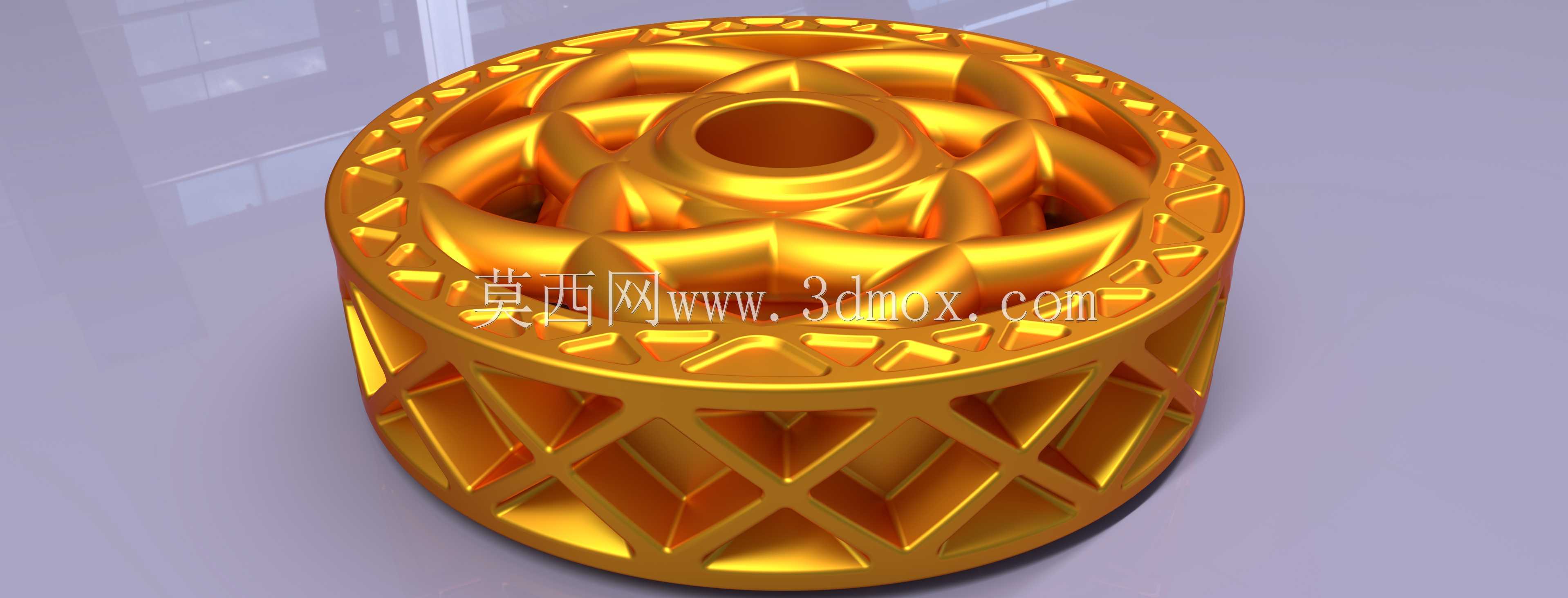

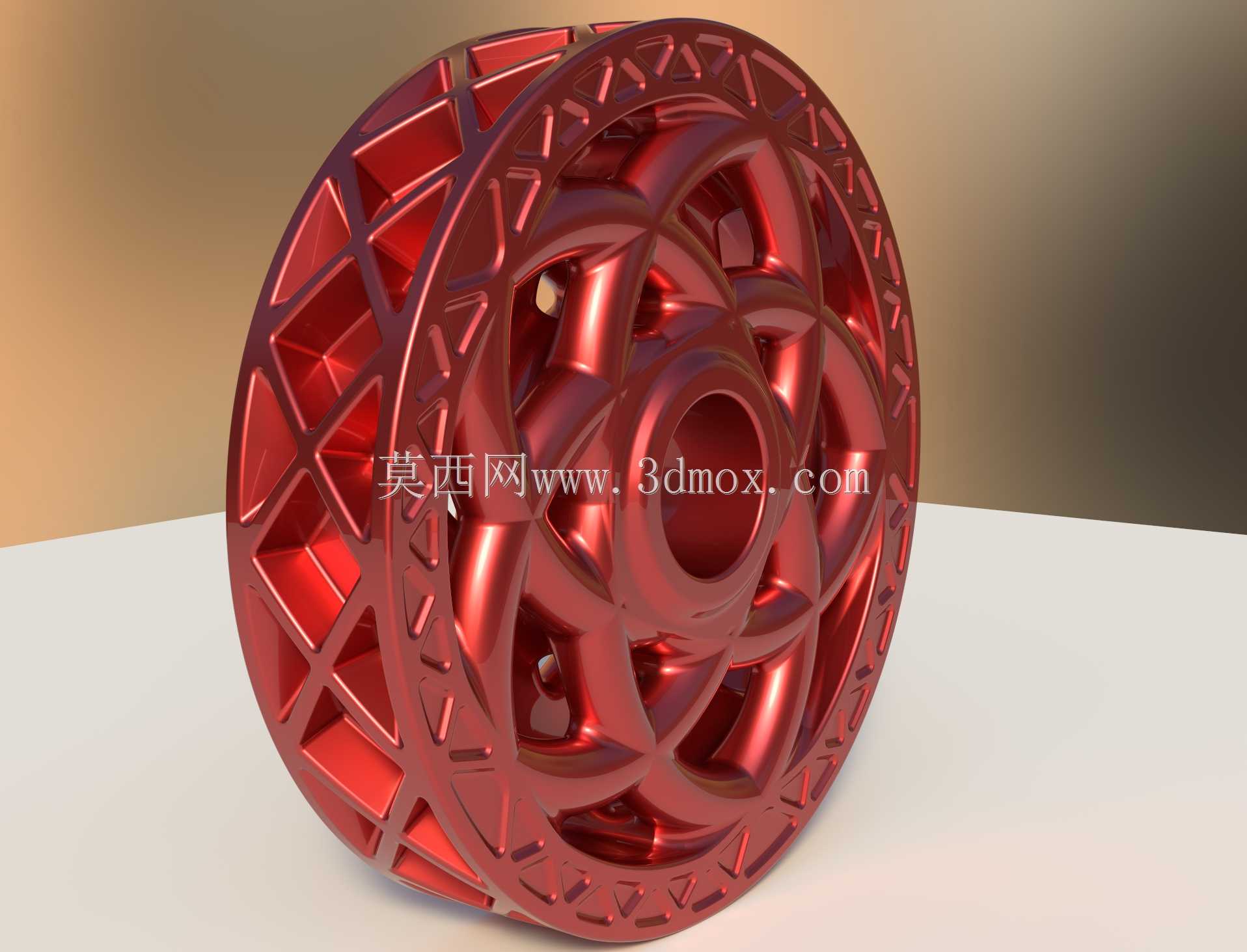

　　筒体的侧壁没有做实心结构，而是采用了菱形交叉的格纹镂空设计，这部分的结构计算要兼顾减重和刚性两个核心指标，菱形格的筋条厚度统一设为3mm，交叉节点处做了加厚处理到4mm，保证径向受力时筋条不会出现失稳变形，相比同尺寸的实心筒体，整体重量能降低62%，不管是做传动轮还是移动脚轮，转动惯量都更小，启动和停转的响应速度更快，也能降低配套转轴的负载。筒体中心的安装孔是标准的通孔设计，孔径适配常规的M8、M10转轴，孔壁做了0.1mm的公差预留，压入标准铜套或者滚珠轴承就能直接装配，不需要额外做二次加工，安装孔的两端都做了1mm的倒角，方便压装轴承的时候不会刮伤轴承外圈。

　　从安装边界来看，这个滚筒的整体外径控制在80mm，筒体高度为60mm，中心安装孔的同轴度公差控制在0.05mm以内，端面的跳动公差不超过0.03mm，装配后转动时不会出现偏摆晃动的问题。如果是用在皮带传动场景，适配的皮带宽度最大可以到55mm，三角凹痕的排布刚好能覆盖整个皮带接触宽度，不会出现局部接触应力过大导致皮带磨损加快的问题；如果是用做家具脚轮的轮转部件，侧壁的菱形格纹还能在滚动时卡入地面的细小杂物，避免杂物夹在轮面和地面之间导致推行卡滞，同时镂空的结构也不容易积灰，日常使用时的清洁维护更简单。

　　实际建模的时候要注意，表面的三角凹痕和菱形格纹的衔接处要做顺滑的曲面过渡，不能出现尖锐的直角，不然注塑成型时容易出现缺胶、应力痕的问题，机加工的话也能减少刀具的频繁换向，降低加工难度。中心安装孔的位置要和筒体的外圆保持严格同轴，不然转动时会出现偏心振动，不仅会产生噪音，还会加快配套轴承的磨损，缩短整体的使用寿命。另外筒体两端的端面都做了1.5mm的凸边设计，不管是装卡簧还是做轴向定位，都有足够的支撑面，不需要额外加装定位轴套，能减少装配时的零件数量，提升整体的装配效率。

　　这类改型滚筒相比常规的标准件，最大的优势就是兼顾了功能性和结构轻量化，不需要额外做表面处理就能满足摩擦力要求，镂空结构也降低了材料成本，在轻载传动、移动家具、小型输送设备这类对成本和重量比较敏感的场景里，适配性非常强，建模时只要把各个过渡圆角、公差预留、壁厚均匀性控制好，不管是3D打印打样还是开模量产，都能顺利落地，不会出现结构工艺性的问题。
