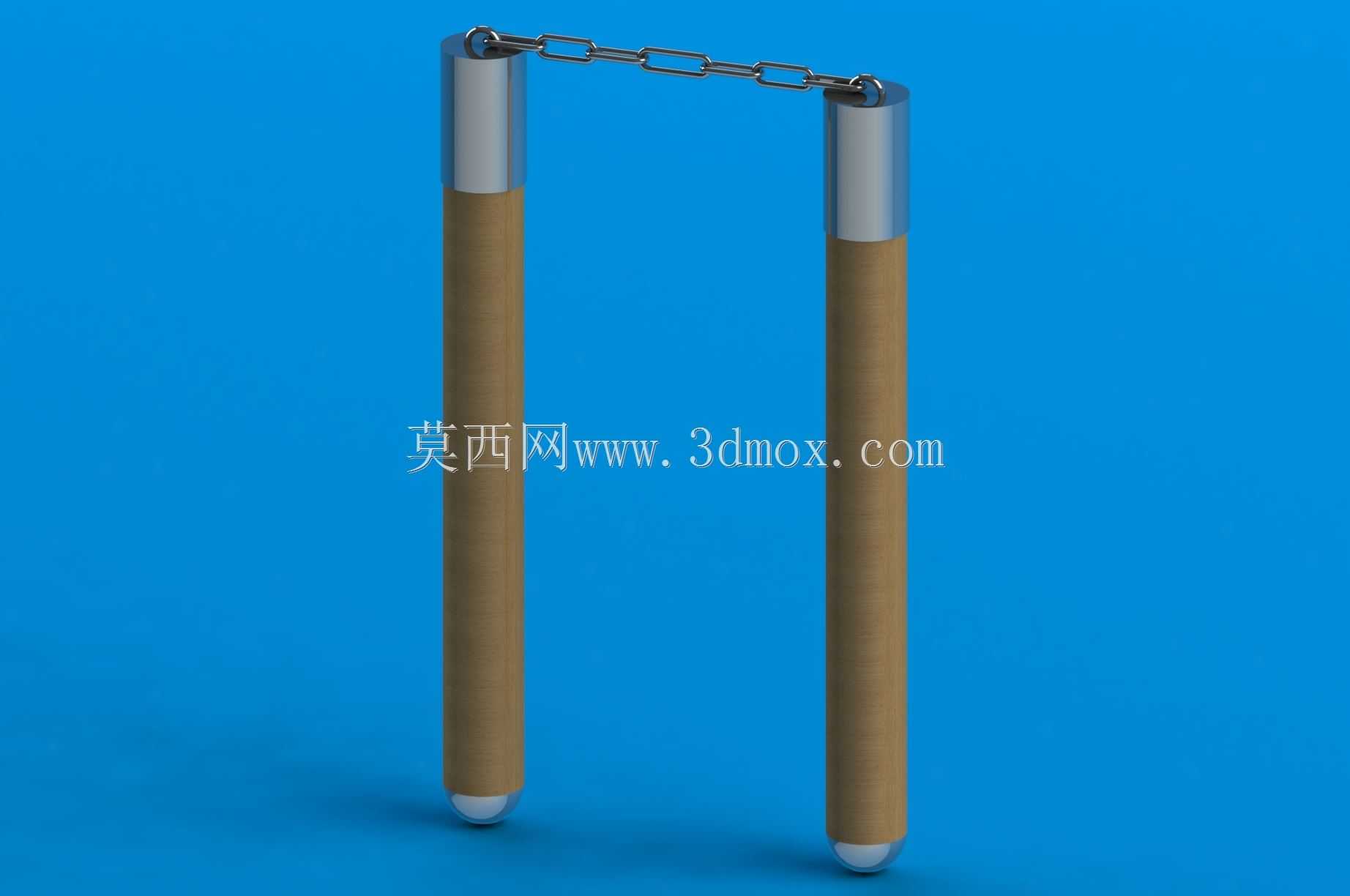

实木握柄金属连接双节棍结构设计

　　这款双节棍的三维结构设计，首先从实际使用场景的受力逻辑出发，日常武术训练、器械实操过程中，棍体承受的冲击力、链条连接处的反复拉扯力是结构校核的核心。握柄段采用木质结构设计，并非单纯为了外观质感，木材本身的阻尼特性能够在握持时形成足够的静摩擦力，避免高速挥舞过程中出现脱手风险，同时木质材料的减震属性，能够抵消棍体碰撞时传递到手掌的反震力，降低长时间训练带来的腕部负荷。两端的金属端帽采用过盈配合加定位销的方式与木质握柄连接，端帽内侧设计有环形卡槽，装配时木质握柄端部加工对应凸台，压装后打入横向定位销，完全规避使用过程中棍体与端帽松脱的风险，端帽外端做圆弧过渡处理，避免尖锐棱角在使用中造成意外磕碰损伤。

　　连接两段棍体的链条采用标准短节距精密滚子链结构，每一节链板的受力方向都与棍体挥舞时的拉力方向保持一致，链条与两端金属端帽的连接位置，采用带铆接端的连接销轴，销轴穿过端帽上的预制挂孔后做墩铆处理，保证连接点不会在反复冲击下出现销轴脱出的问题。从外形尺寸的设计边界来看，单段棍体的长度控制在成年人手掌完全握持后预留10mm余量的范围，握柄直径匹配成年男性手掌的握持围度，既不会因为过细导致握持不稳，也不会因为过粗造成手指无法完全施力；链条的展开长度经过反复校核，保证两段棍体折叠时链条不会出现多余的弯折剐蹭，完全展开挥舞时链条的活动范围不会超出棍体端部的运动包络，避免链条自身缠绕卡滞。设计过程中针对不同材料的连接特性做了专门的结构优化，

　　木质握柄的外表面做了细微的滚花纹理处理，进一步提升握持摩擦力，金属端帽的表面做了哑光防锈处理，避免长期使用过程中汗液侵蚀出现锈蚀，链条的每一节铰接位置都预留了微小的活动间隙，保证链条在任意角度都能灵活转动，不会出现卡滞影响动作连贯性。从功能特性上看，这款双节棍的结构重心经过配平调整，整体重心落在两段棍体靠近连接端的三分之一位置，挥舞时能够借助棍体自身的重量形成稳定的运动惯性，不需要使用者额外施加过多的腕部力量，同时重心位置的设计也让棍体在做转棍、收棍动作时更容易控制轨迹，降低新手练习时的操控难度。在结构细节上，金属端帽与木质握柄的衔接位置做了1mm的倒角过渡，避免装配后出现尖锐的接缝棱边，握持时不会硌伤手掌；

　　连接销轴的端部做了圆弧打磨，完全隐藏在端帽的挂孔内侧，不会突出表面剐蹭衣物或者皮肤。针对实际使用中可能出现的落地冲击场景，棍体最下端的金属端帽做了加厚处理，能够承受棍体竖直落地时的轴向冲击力，避免端帽变形导致内部木质握柄开裂。整个模型的结构完全按照实物的装配逻辑搭建，每一个零件的配合公差都参考实际五金加工的常用精度范围，木质零件与金属零件的配合采用基孔制过渡配合，链条零件之间的铰接间隙符合通用链条的加工标准，既保证装配后结构的稳固性，也预留了足够的活动余量满足使用需求。不同于市面上常见的一体成型塑料双节棍模型，这款设计完全还原了传统双节棍的分件结构，能够直接用于实物加工的结构参考，不管是用于武术器械的生产设计，还是作为机械结构装配的教学案例，都能清晰展示不同材料零件的连接方式、受力结构的设计逻辑，以及运动部件的间隙控制思路。
