多层无保持架全接触轴向滚珠轴承结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:442253
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构
  • 多层无保持架全接触轴向滚珠轴承结构

  在重载轴向承载的设备选型场景里,常规带保持架的推力轴承往往会因为保持架的强度限制、滚动体排布密度不足,无法满足极端工况下的承载需求,尤其是在重型锻压设备的主推力端、大型盾构机的轴向支撑部位、重型立式电机的推力支撑位置,传统推力轴承的滚动体数量受保持架空间限制,单位接触面积的载荷应力很难进一步降低,长期高负载运行下容易出现保持架断裂、滚动体偏磨、滚道点蚀的问题。这款无保持架多层全接触轴向滚珠轴承,就是针对这类极端重载轴向承载场景做的结构优化设计,完全打破了传统推力轴承依靠保持架分隔滚动体的设计逻辑。

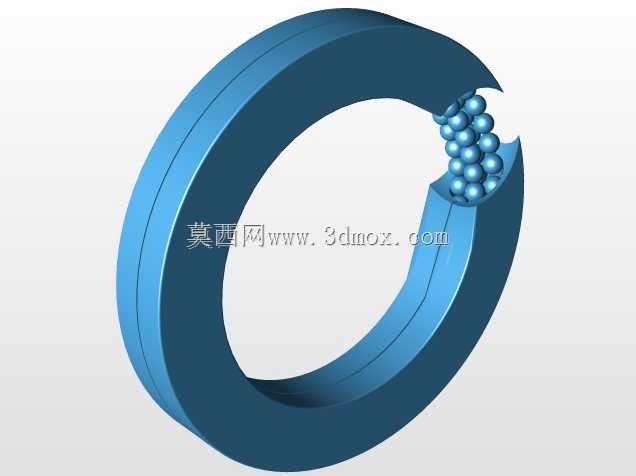

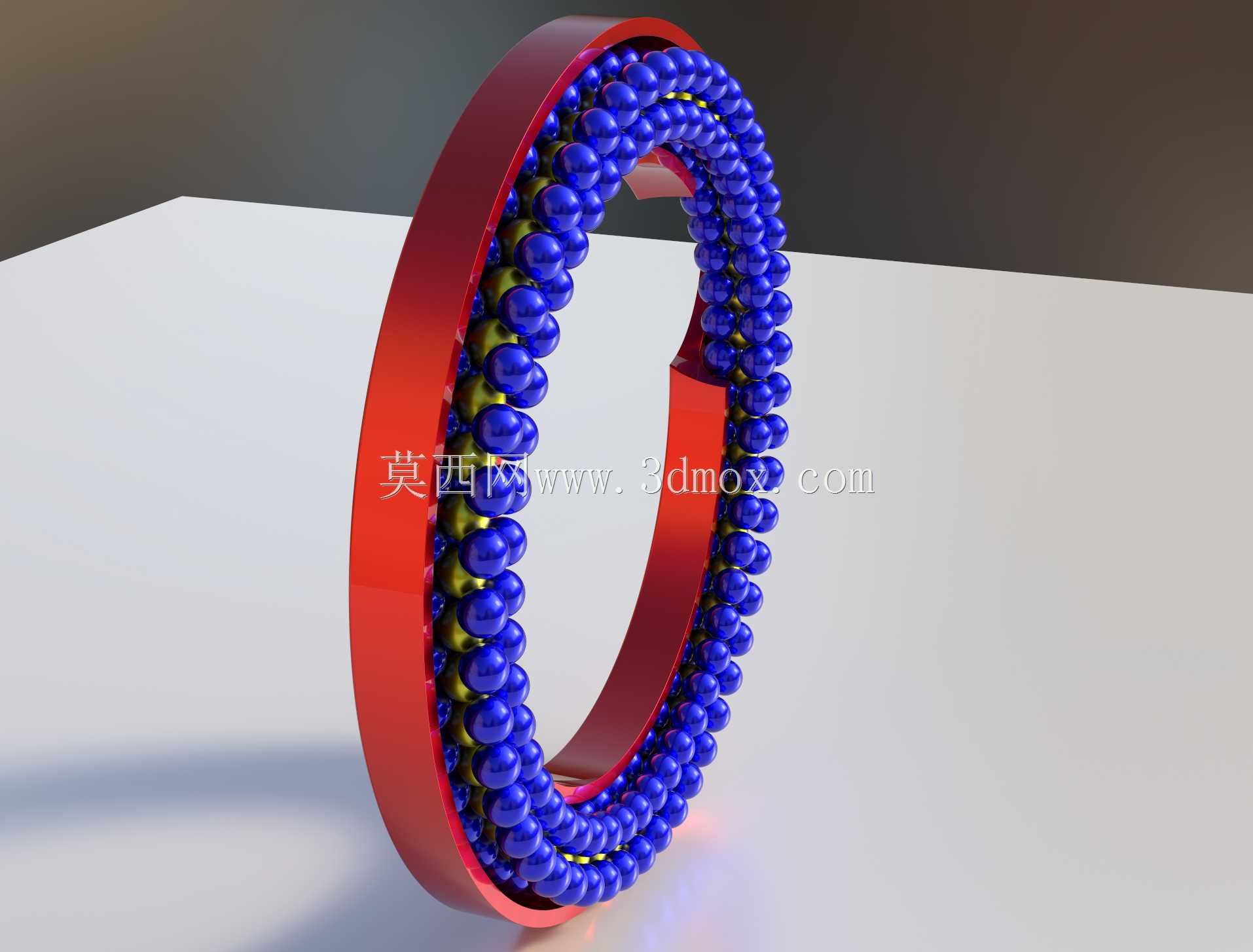

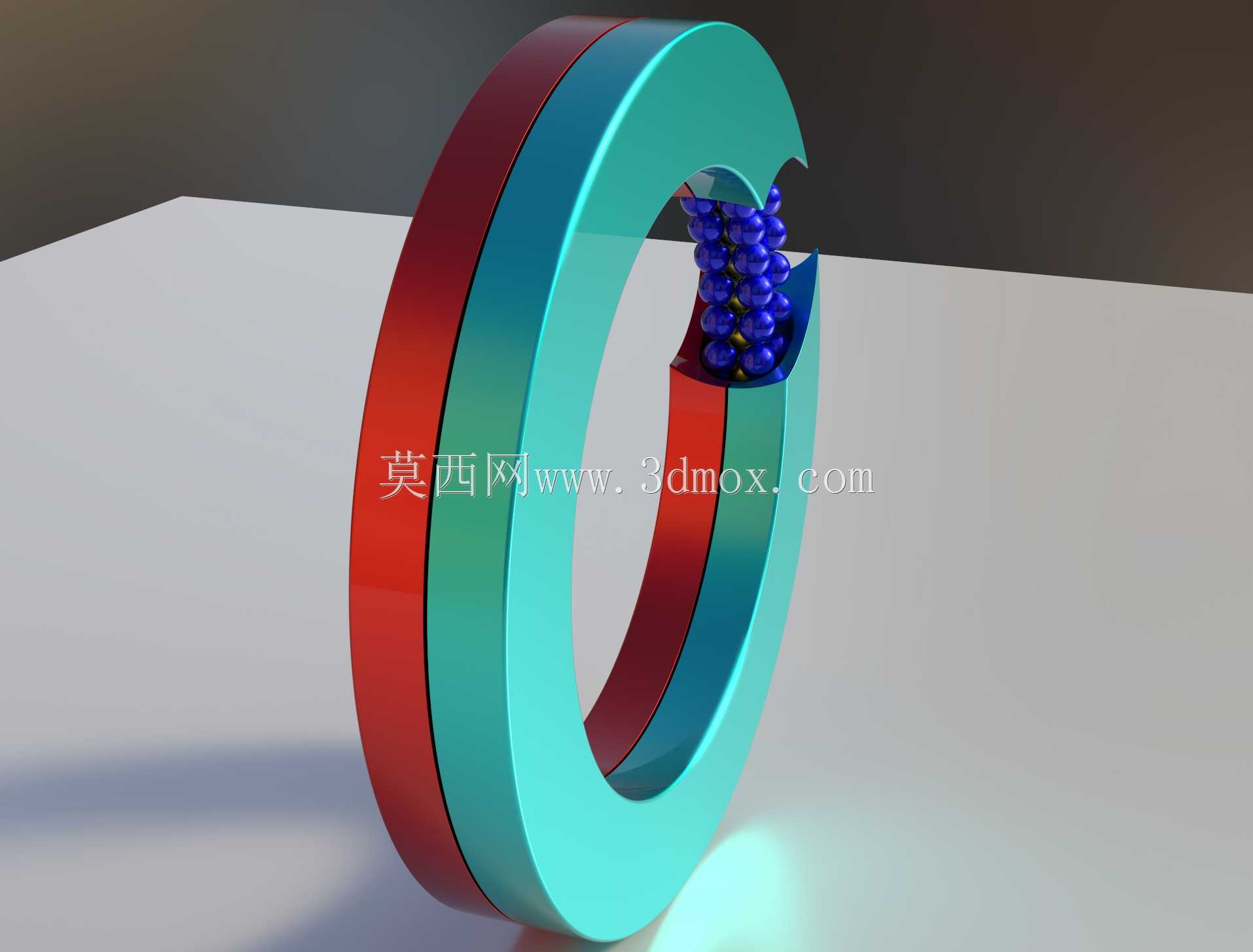

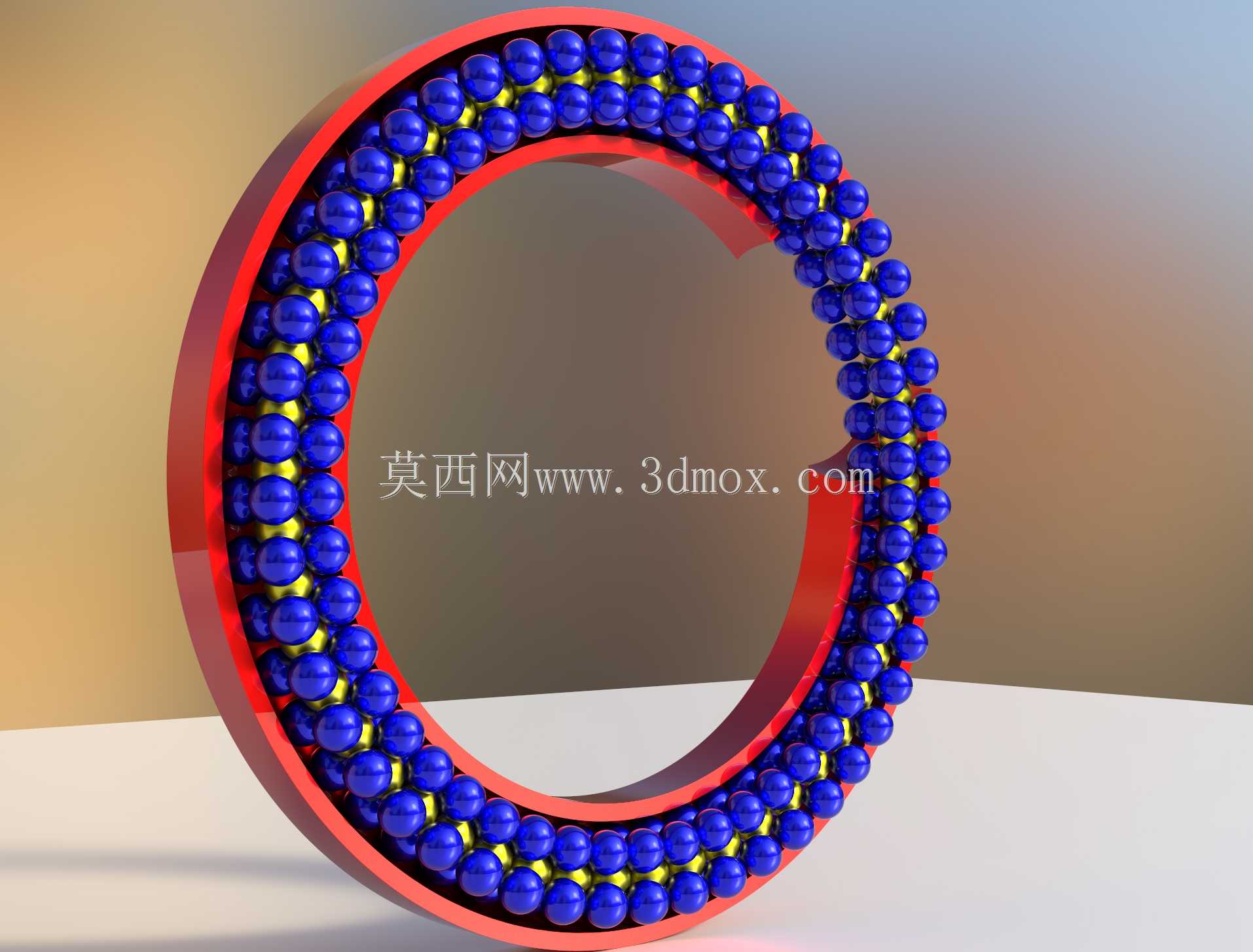

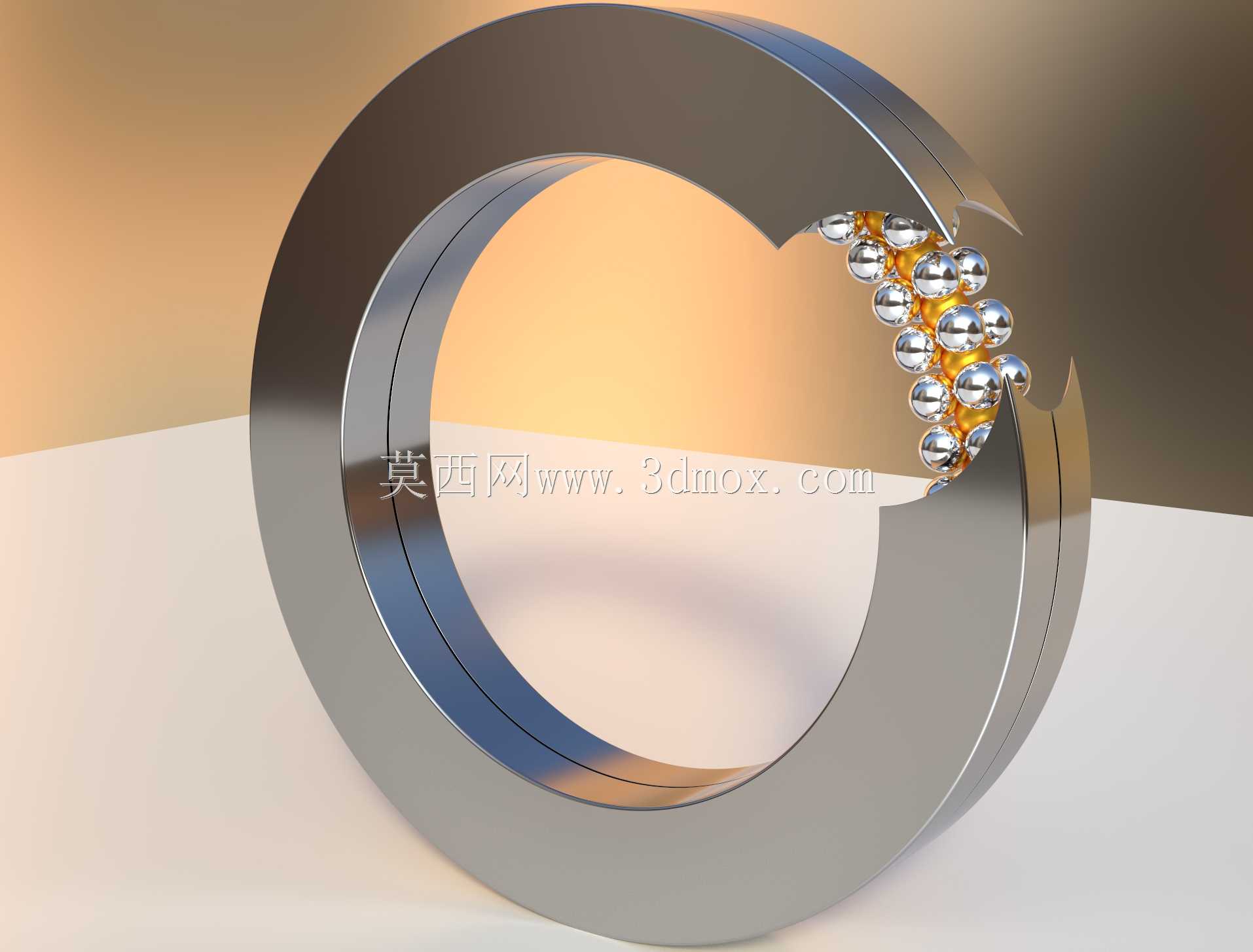

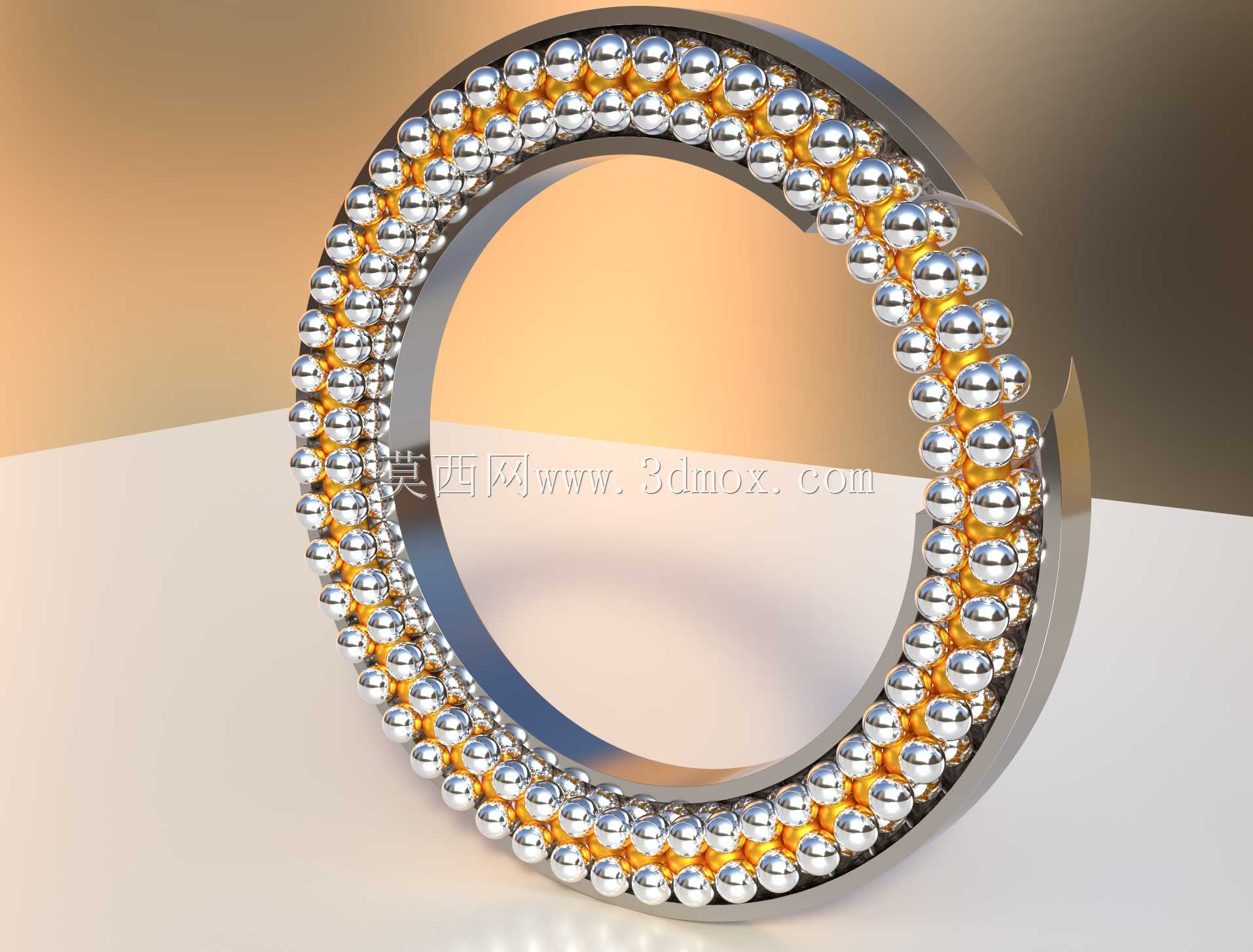

  从结构功能上看,这款轴承取消了传统推力轴承的保持架结构,采用多层同心排布的滚珠组,所有滚珠都直接与上下两个座圈的滚道接触,相邻层的滚珠之间也通过曲面接触实现位置约束,不需要额外的保持架做分隔,这样的设计能在相同的轴承径向安装边界内,排布更多数量的滚动体,大幅提升轴承的轴向承载能力,相比同尺寸规格的常规推力球轴承,额定动载荷能提升40%以上,额定静载荷的提升幅度更为明显,适合低速重载、存在冲击载荷的轴向支撑场景。

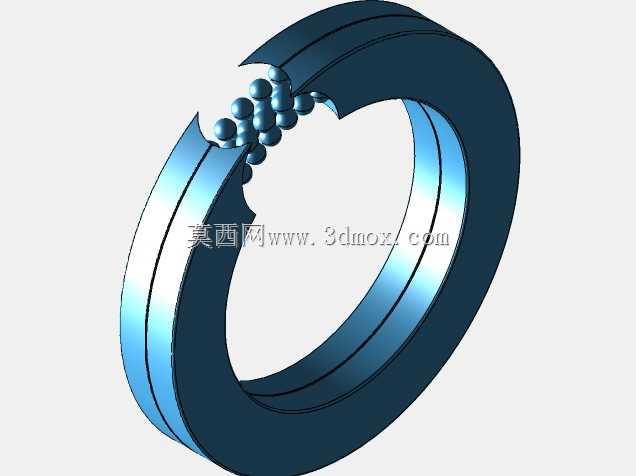

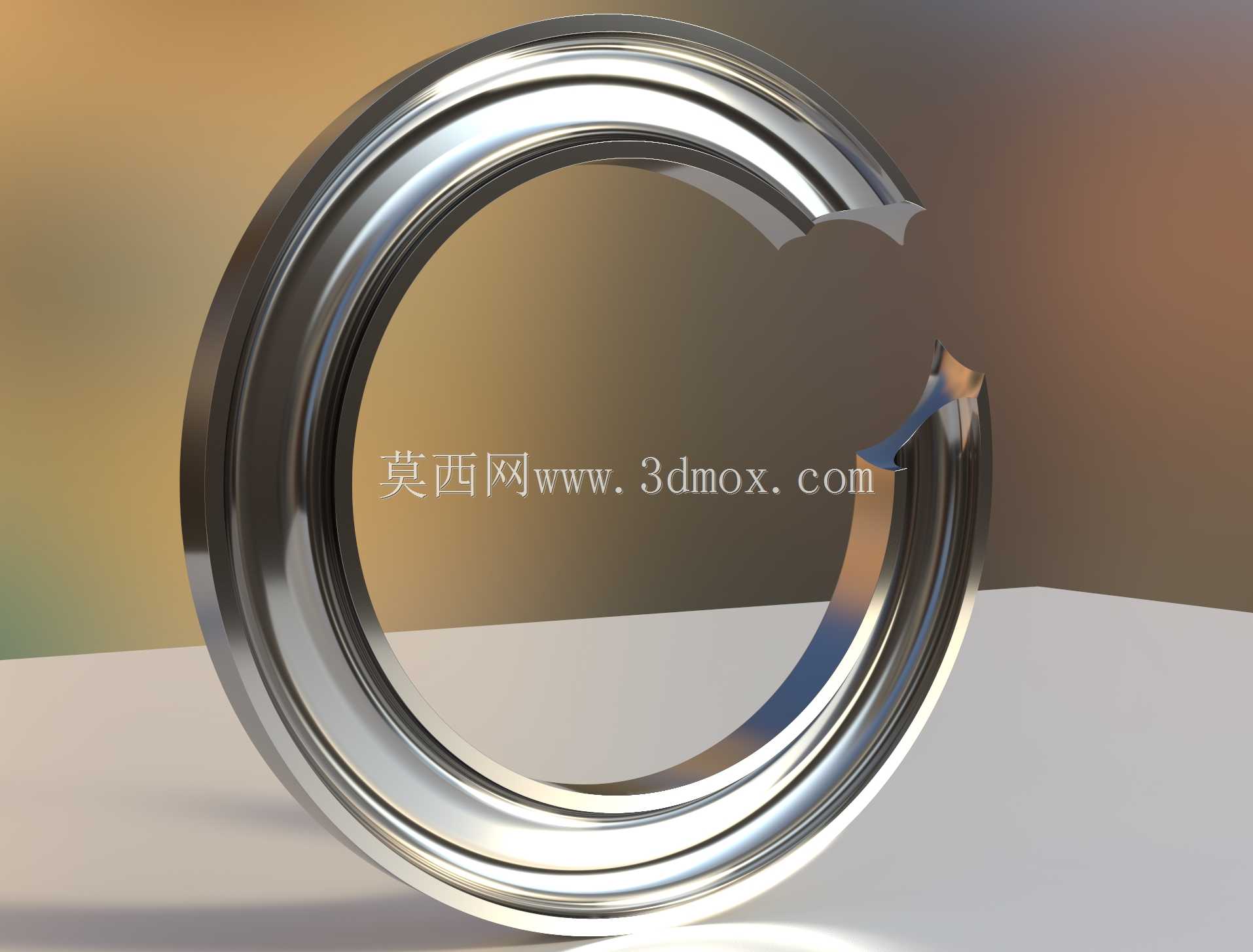

  设计思路上,这款轴承没有采用传统推力轴承的同心环形滚道设计,而是将座圈的滚道面设计为两个对称的锥面结构,锥面的尖端正对轴承的轴向对称中心,所有滚珠的球心都分布在对应的锥面切线上,保证每一颗滚珠都同时与上下两个锥面滚道相切,同时同层相邻滚珠、相邻层的滚珠之间也保持稳定的接触约束,不会出现滚动体散落的问题。座圈采用垂直于轴承轴线的平面切口分为对称的两半,而非常见的同心环形切口,这样的剖分结构既方便轴承的装配,也能保证两半座圈在承载时的受力对称性,避免出现偏载导致的局部应力集中。内层的滚珠组同时承担周向和轴向的滚动导向作用,外层滚珠组则进一步扩大承载接触范围,分散轴向载荷的传递路径,相比仅沿单一周向排布滚珠的传统推力轴承,这种多层排布的结构能让轴向载荷更均匀地分散到整个轴承的径向截面范围内,不会出现载荷集中在某一圈滚道上的问题。

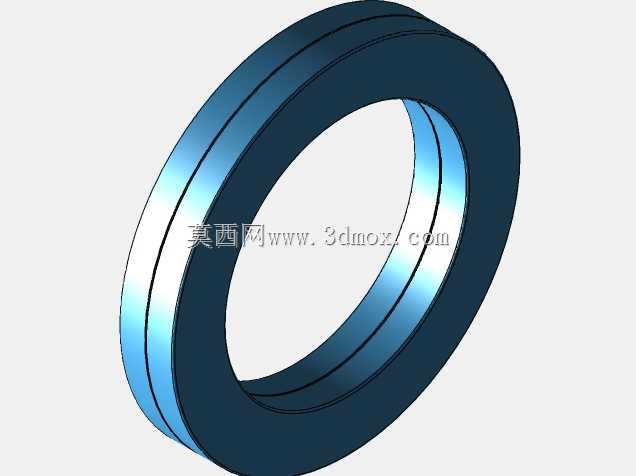

  从安装边界来看,这款轴承的安装尺寸与同规格的常规推力球轴承具备互换性,安装时不需要对设备的轴承座、轴端配合尺寸做额外修改,直接替换原有推力轴承即可使用。轴承的轴向安装高度比同载荷等级的常规推力轴承更小,能节省设备的轴向安装空间,适合轴向安装尺寸受限的重载设备场景。需要注意的是,因为没有保持架的分隔约束,这款轴承更适合低速运转的工况,运行过程中要保证润滑脂或润滑油充分填充到所有滚珠的接触间隙之间,避免滚珠之间出现干摩擦导致的早期磨损,在装配时要保证两半座圈的切口对齐,避免出现错位导致的滚动体卡滞问题。

  在实际设备应用中,这类轴承除了用在重型锻压、盾构装备的主推力端,还可以应用在大型起重设备的回转支撑轴向承载部位、重型立式水泵的推力支撑位置、大型天文望远镜的俯仰转动支撑部位,这些场景共同的特点是轴向载荷大、运转速度低、对支撑结构的承载稳定性要求高,传统带保持架的推力轴承很难同时满足承载能力和安装空间的要求,而这种多层无保持架的结构刚好能匹配这类场景的使用需求。另外在一些存在瞬时冲击载荷的设备上,比如重型冲压设备的滑块推力端,密集排布的滚珠组能更好地分散瞬时冲击载荷,避免局部应力过大导致的滚道压痕、滚珠碎裂问题,提升轴承的抗冲击能力和使用寿命。
