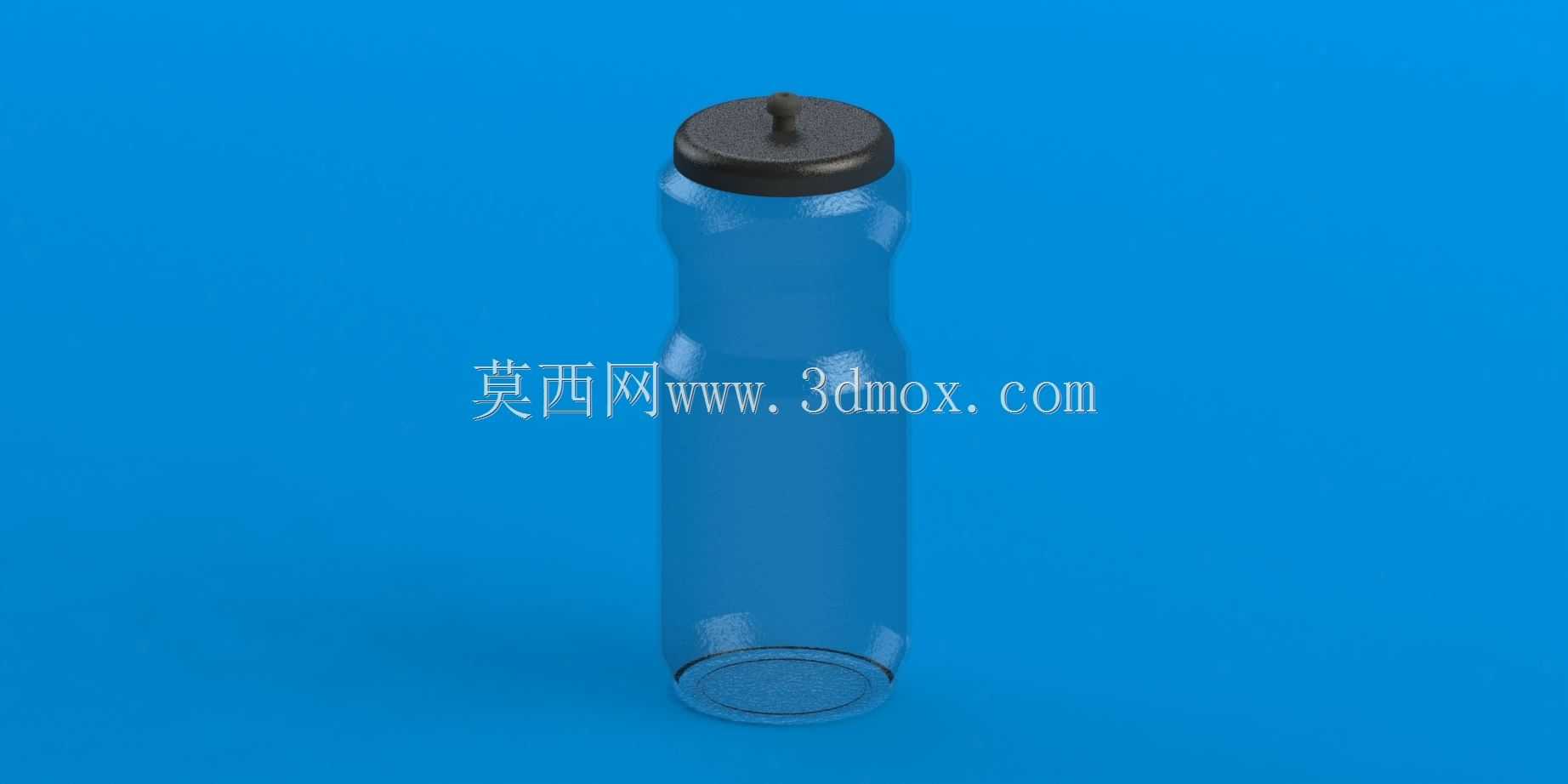

便携运动款塑料饮水瓶结构设计

　　日常快消品包装领域里，这类塑料饮水瓶是流通量极大的容器品类，覆盖户外出行、运动健身、办公居家、商超零售等多个场景，核心作用是完成饮用水、运动饮品等液态内容物的密封盛装，兼顾便携握持与饮用便捷性，同时要满足批量生产的工艺适配要求，从吹塑成型到后续灌装、贴标、运输全链路的结构适配都要在建模阶段考虑周全。

　　从结构设计逻辑来看，瓶身整体采用收腰造型，并非单纯为了外观辨识度，核心是匹配人手握持的人体工学尺寸，成年人单手握持时，掌心与瓶身的接触面积能达到最优区间，减少持握时的滑脱概率，瓶身中段的内收弧度刚好贴合指节弯曲的自然形态，哪怕瓶身外壁附着冷凝水，也能依靠弧度的贴合度提升握持稳定性。瓶身主体采用等壁厚设计，常规PET吹塑成型的壁厚控制在0.3mm到0.5mm区间，既可以保证空瓶状态下的结构刚度，堆叠运输时不会出现过度变形，又能控制材料用量，兼顾轻量化要求，降低单瓶的材料成本。

　　瓶口部分采用标准螺纹接口设计，搭配的掀压式瓶盖内置密封胶塞，和瓶口内沿过盈配合实现密封，倒置状态下不会出现渗漏，瓶盖顶部的小凸起是掀盖的受力点位，用户单手就可以完成开盖、闭合的操作，不需要双手配合，适配运动过程中单手操作的使用需求。瓶盖和瓶身的连接采用一体式注塑铰链，反复弯折开合不会出现断裂，铰链位置的壁厚做了减薄处理，保证弯折时的应力不会集中在某一个点位，延长开合使用寿命。

　　瓶底部分做了内凹的花瓣式加强结构，不是简单的平底设计，一方面可以提升瓶底的抗冲击能力，瓶子从常规桌面高度掉落时，瓶底的加强筋可以分散冲击力，避免瓶底开裂漏液；另一方面内凹结构可以让瓶身放置在平面上时保持稳定，不会因为底部成型时的轻微收缩变形出现放置不稳、晃动的问题。瓶身整体的高度控制在220mm左右，最大外径68mm，收腰位置的最小外径58mm，这个尺寸边界刚好可以适配常规车载杯架、运动背包侧袋的安装尺寸，不需要额外调整容器尺寸就能适配多数日常携带的场景。

　　建模过程中需要重点关注几个工艺细节：首先是瓶身的脱模斜度，整体外表面预留0.5度到1度的脱模斜度，吹塑成型后可以顺利脱离模具，不会出现表面拉伤的问题；其次是瓶身所有转角位置都做了R2以上的圆角过渡，避免应力集中，同时吹塑过程中材料可以均匀流动，不会出现局部壁厚过薄的问题；另外瓶身表面预留了标签粘贴的平整区域，该区域没有多余的凹凸结构，保证不干胶标签粘贴后不会出现起翘、贴合不牢的问题，适配后续自动化贴标工序的定位要求。

　　从实际使用的功能特性来看，瓶身采用透明PET材质时，用户可以直观看到内部剩余的液体容量，不需要打开瓶盖就能判断是否需要补充饮品；瓶身表面的光泽度处理，一方面是提升外观质感，另一方面光滑表面不容易附着污渍，日常清洁更加方便。瓶盖部分的密封结构经过反复验证，在盛装常温饮品、60摄氏度以下温水时都能保持可靠密封，不会因为温度变化导致瓶内气压变化出现渗液问题，适配多数日常饮品的盛装需求。

　　这类容器的结构设计看似简单，实则需要平衡使用体验、生产工艺、运输可靠性、成本控制多个维度的要求，建模阶段每一处弧度、每一个壁厚的调整，都会直接影响后续量产的良率和终端用户的使用感受，比如如果收腰位置的弧度过大，就会导致吹塑时该位置的壁厚过薄，灌装后容易出现鼓胀变形；如果收腰弧度过小，又起不到提升握持稳定性的作用，需要在建模阶段反复调整曲面参数，匹配实际生产和使用的双重要求。
