原创镂空机架式四旋翼飞行器结构设计

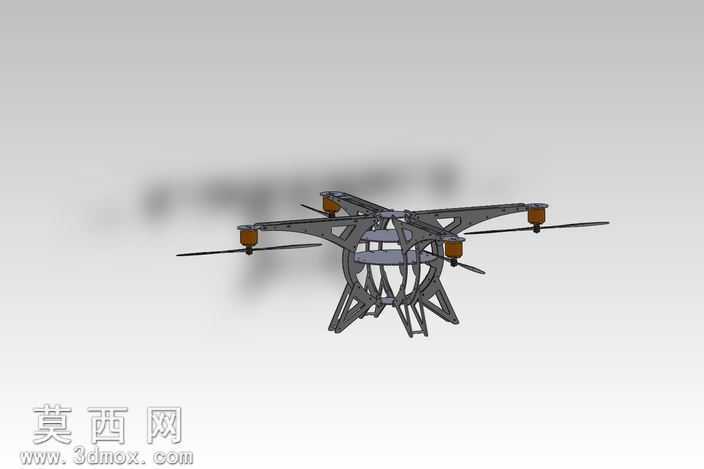

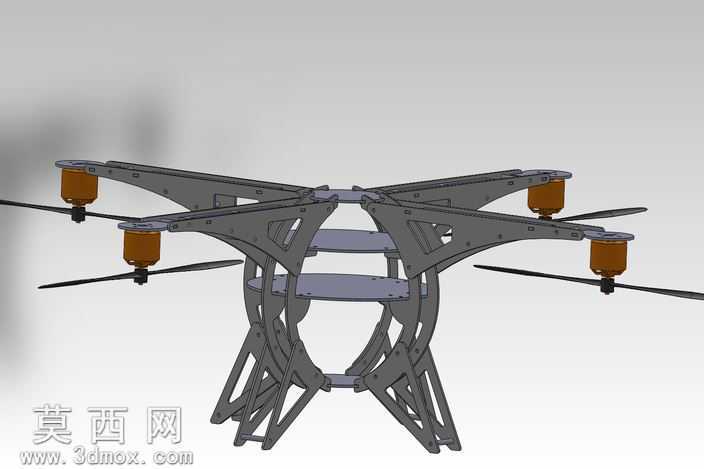

本作品为首次尝试设计的四旋翼飞行器机架结构，整体采用三维建模软件完成全参数化建模，从结构布局到细节特征均围绕轻量化与结构刚性的平衡展开设计。整体机架采用中心笼式镂空主体搭配四向延伸机臂的布局，中心承载区域采用多辐条镂空笼型结构，既能够为飞控、电池、电调等核心元器件预留充足的安装空间，又通过镂空的桁架式结构大幅削减了非必要的实体材料，有效降低机架整体自重，同时交错的支撑筋条能够在多个受力方向上分散载荷，避免飞行过程中机架产生共振或形变。四个机臂从中心主体向外呈X型对称延伸，机臂根部与中心笼体做一体化平滑过渡设计，增大受力接触面积，降低机臂根部的应力集中风险，机臂末端预留电机安装位，结构尺寸匹配常规无刷电机的安装孔距，能够直接适配常用规格的航模动力组件。机架底部采用一体化支脚结构，支脚同样采用镂空桁架设计，在降落时能够提供稳定的支撑，同时缓冲落地冲击，避免底部搭载的元器件直接触地受损。建模过程中对每一处连接位置都做了圆角过渡处理，既避免尖锐边角带来的加工与装配风险，也优化了整体结构的应力分布，减少应力断裂隐患。材质设定上整体机架适配轻质高强度的工程塑料或碳纤维板材加工，渲染过程中针对不同结构面做了质感区分，清晰展现镂空结构的通透感与支撑结构的力学走向。设计过程中反复调整了机臂长度与中心主体的比例，兼顾飞行时的桨叶间距安全距离与机架整体的紧凑性，确保四个旋翼转动时不会产生气流干涉，同时让整机重心能够落在中心承载区域的几何中心，保障飞行姿态的稳定性。整体结构无多余冗余设计，每一处支撑结构都对应明确的受力路径，既满足航模飞行器的结构强度要求，又通过镂空设计实现了轻量化目标，适合作为入门级四旋翼飞行器的自制机架方案使用。
