四旋翼飞行器一体成型机架曲面结构设计

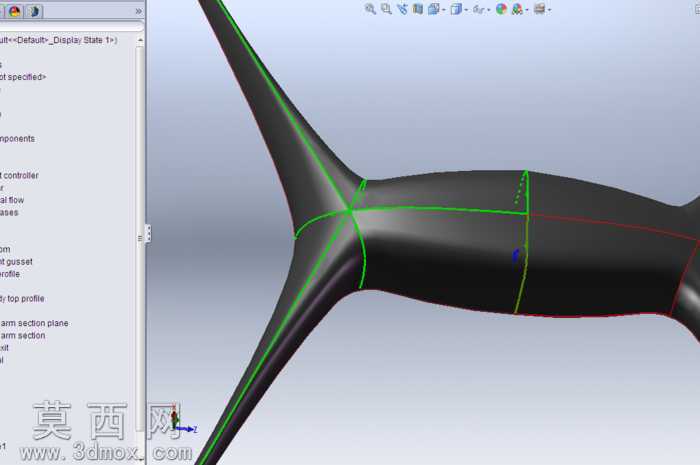

本次设计针对四旋翼飞行器的一体成型机架开展曲面建模工作，核心目标是打造表面光洁顺滑、气动性能优异的机架主体结构，解决多臂交汇区域曲面连续性不足的建模痛点。建模过程中首先梳理机架的整体拓扑关系，明确中心机身与四个机臂的交汇衔接逻辑，先搭建整体的骨架控制线，在中心交汇区域采用多截面曲率连续的布线方式，避免不同结构段拼接时出现曲率突变、折痕或者曲面褶皱的问题。针对机臂部分，采用流线型的变截面设计，从中心交汇区域向外逐渐过渡到适配电机安装的臂端截面，全程保证G2连续的曲面质量，让整个机架外表面顺滑无突兀转折，既能够降低飞行过程中的风阻，也能为后续的堆焊成型工艺提供合格的三维模型基础。建模时重点处理中心交汇区域的曲面过渡，通过调整控制线的控制点权重、优化曲面的拼接边界，让四个机臂与中心机身的衔接处自然顺滑，不存在生硬的交线，避免后续加工或者结构受力时出现应力集中的问题。在结构设计层面，兼顾机架的轻量化与结构强度，曲面壁厚采用均匀过渡的设计思路，在机臂与中心衔接的受力关键区域适当做加厚处理，臂端则根据电机安装的预留位做适配的结构避让，保证后续装配的兼容性。材质预设上考虑到堆焊成型的工艺特性，模型曲面预留了均匀的加工余量，表面曲率经过反复校验，不存在倒扣或者曲率突变导致的加工干涉问题。整个建模过程反复调整曲面的连续性参数，通过曲率分析工具逐段校验曲面质量，确保不同结构段的交汇区域曲率过渡自然，解决了初始建模时多结构交汇曲面不连续、容易出现建模报错的问题，最终完成的机架模型整体造型流畅，曲面质量满足后续加工、仿真以及渲染的全部需求，既符合空气动力学的外形要求，也适配堆焊成型的工艺条件，能够为四旋翼飞行器提供结构稳定、气动性能优异的机架支撑。
