蓝色款智能手机外观结构三维建模

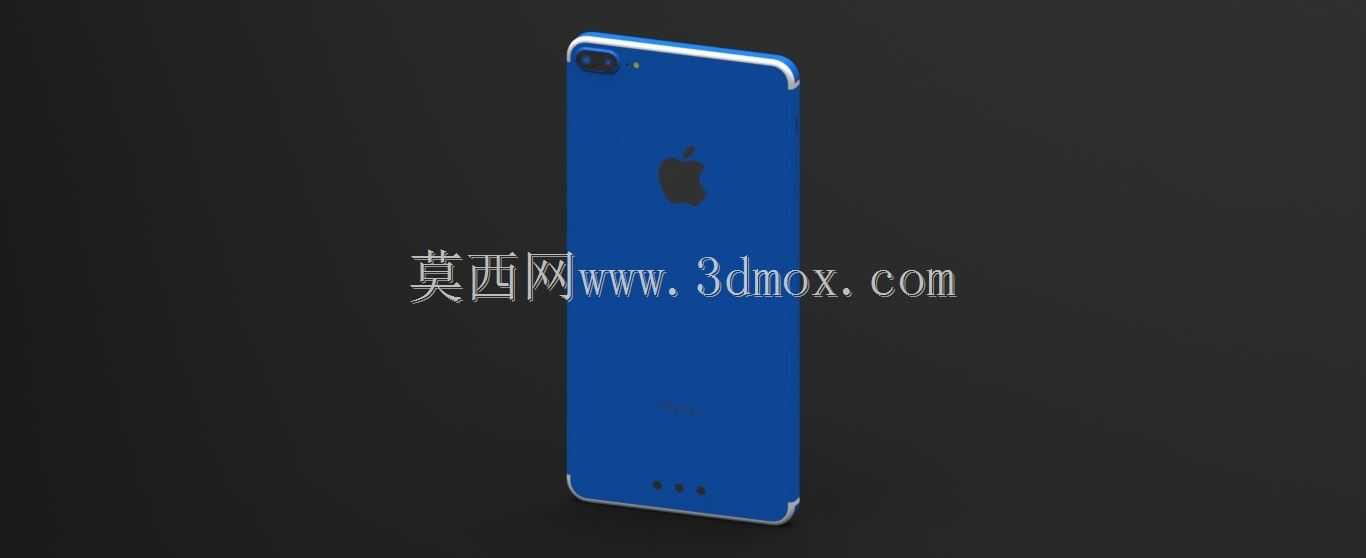

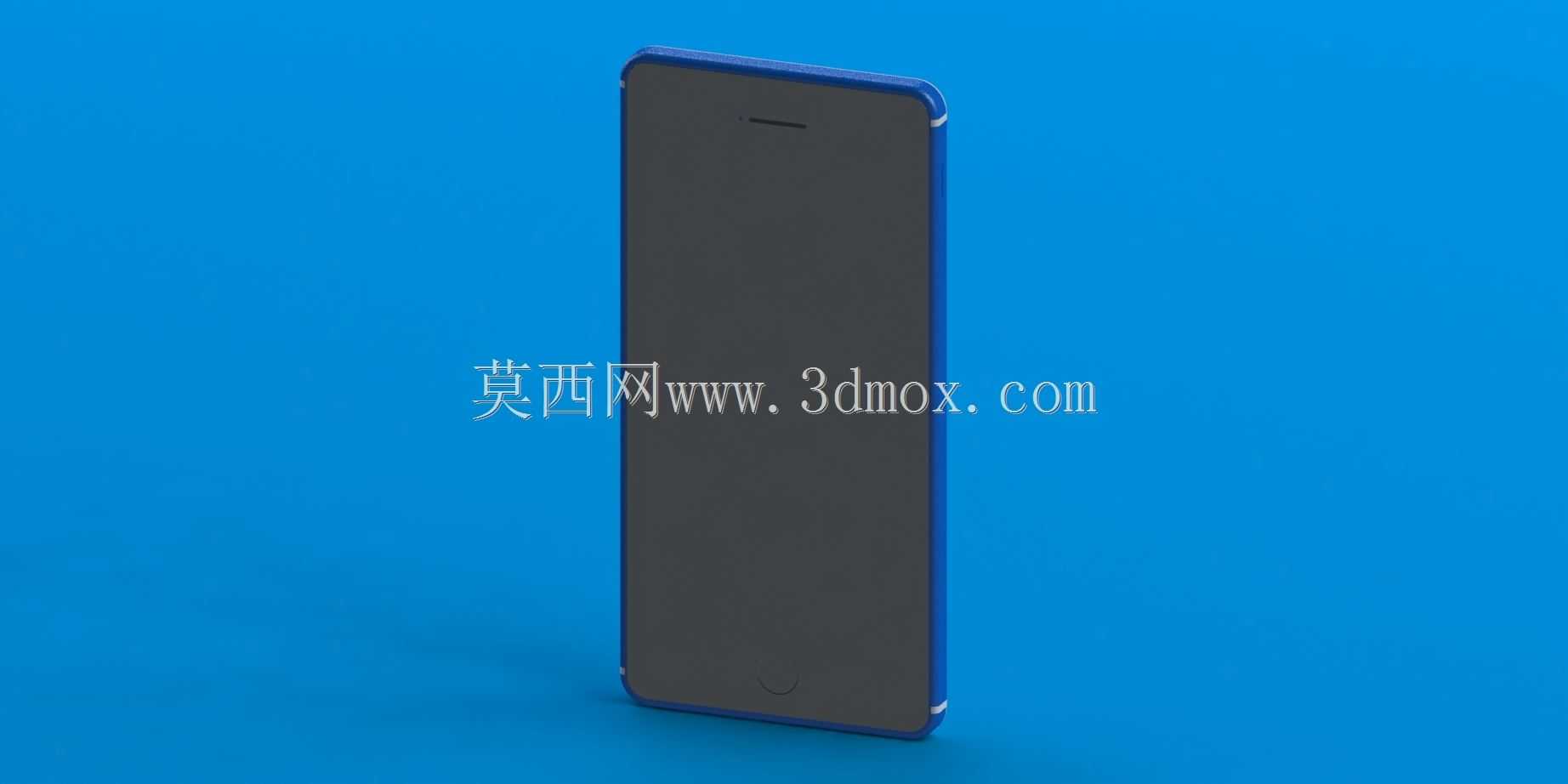

　　这款智能手机的三维建模工作，核心围绕消费电子终端的外观验证、结构适配需求展开，在消费电子行业的结构设计环节，这类外观手板建模是产品从概念走向量产的关键前置步骤，可直接用于外观评审、手板打样校验、结构干涉排查等多个实际工程场景。建模过程中首先梳理了整机的外形边界约束，整机采用直板触控形态，正面覆盖完整的2.5D弧面玻璃面板，顶部预留听筒开槽与前置光学组件的安装位，底部设置圆形实体触控按键区域，中框采用一体化金属切边设计，边缘做了圆弧倒角处理，匹配日常手持的握持弧度，避免直角中框带来的硌手问题，背部为一体化金属机身，上下端预留天线注塑带的开槽位置，左上角设置后置摄像头与补光灯的凸起安装位，凸起高度控制在0.8mm以内，

　　既保证光学组件的安装空间，又能减少日常放置时镜头区域的磨损概率。从设计思路上看，建模时优先还原了整机的装配逻辑，中框作为核心承载结构，分别预留了前面板、后盖、内部主板、电池、侧键组件的安装卡槽与定位柱位，侧键包含音量调节键与电源键，按键与中框之间预留0.1mm的装配间隙，保证按键按压的行程空间与回弹余量，底部预留扬声器开孔、充电接口、麦克风拾音孔的阵列位置，开孔的尺寸与排布严格匹配声学组件的出声要求，避免出现声音遮挡、收音异常的问题。顶部设置降噪麦克风的开孔，位置靠近机身顶端边缘，减少手持通话时的手部遮挡。在实际应用场景中，这类模型可用于数码配件厂商的配套产品开发，比如手机保护壳的开模验证、钢化膜的尺寸适配、外接镜头组件的结构匹配，

　　都可以基于该三维模型直接提取尺寸边界，减少实物测绘的误差与周期。建模时对所有外观曲面做了连续性校验，保证曲面G2连续，避免后续手板加工或者模具开模时出现曲面棱线、光影不均的问题，中框的四个R角做了统一的曲率匹配，保证整机视觉上的协调性，同时兼顾跌落测试时的应力分散需求，圆弧R角能够在跌落接触时分散冲击力，降低屏幕碎裂的风险。机身厚度控制在7.1mm，这个厚度区间能够平衡内部电池容量与握持手感，建模时内部预留的电池仓空间可适配2000mAh级别的锂聚合物电池，主板区域采用L型排布设计，预留了摄像头模组、SIM卡槽、振动马达的安装空间，SIM卡槽设置在机身右侧中框位置，卡槽弹出孔的位置与内部卡托结构做了对位校验，避免出现卡托无法弹出、

　　插卡顶坏内部元件的问题。建模过程中还考虑了整机的装配公差，所有配合面都预留了合理的公差带，比如前面板与中框的配合间隙控制在0.05mm以内，既保证装配后的紧密性，又不会因为公差累积出现装配困难、缝隙不均的问题。背部的天线注塑带与金属中框的衔接处做了平滑过渡处理，避免出现高低差，提升手持时的触感顺滑度，同时保证天线信号的溢出效率，减少金属机身对通讯信号的屏蔽影响。对于镜头凸起区域，建模时做了一圈0.3mm高的防护凸边，当手机背部朝下放置时，凸边先接触接触面，避免镜头玻璃直接被摩擦刮花，这个细节设计是基于大量用户实际使用场景的反馈优化而来，能够有效降低镜头的日常损耗概率。
