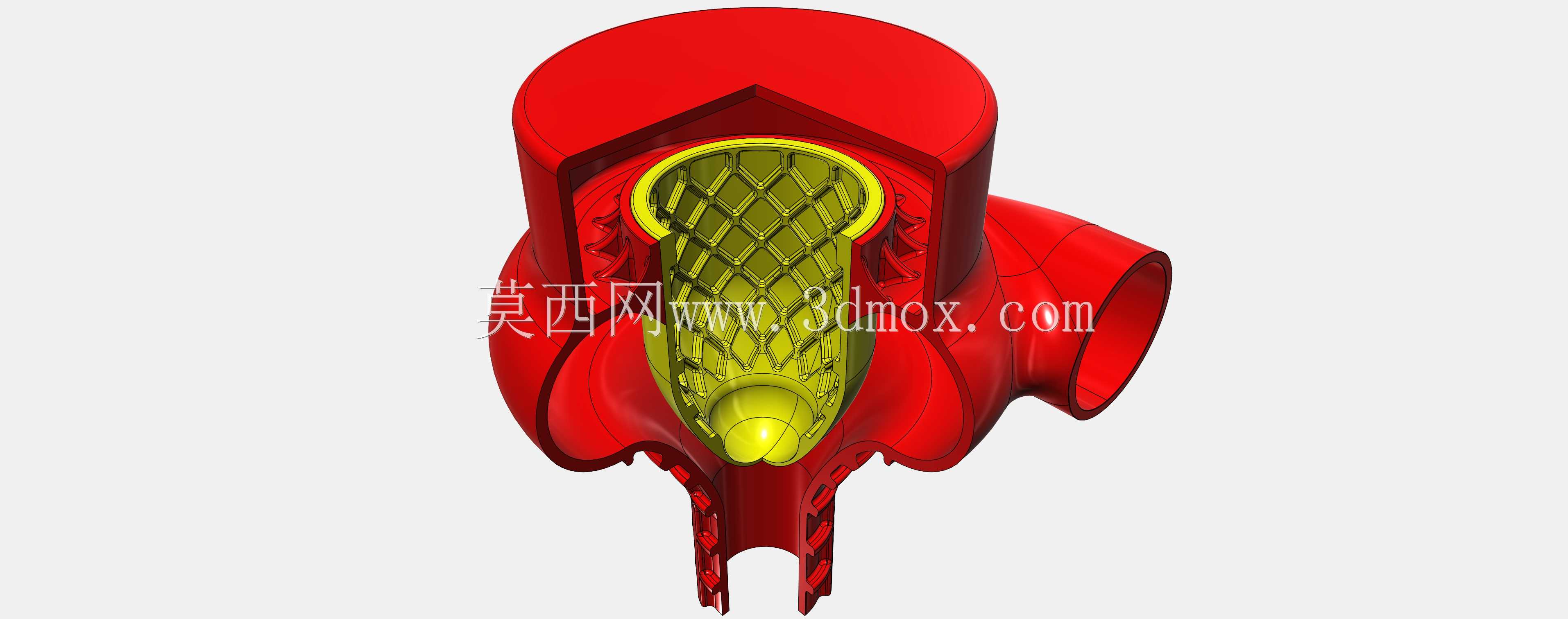

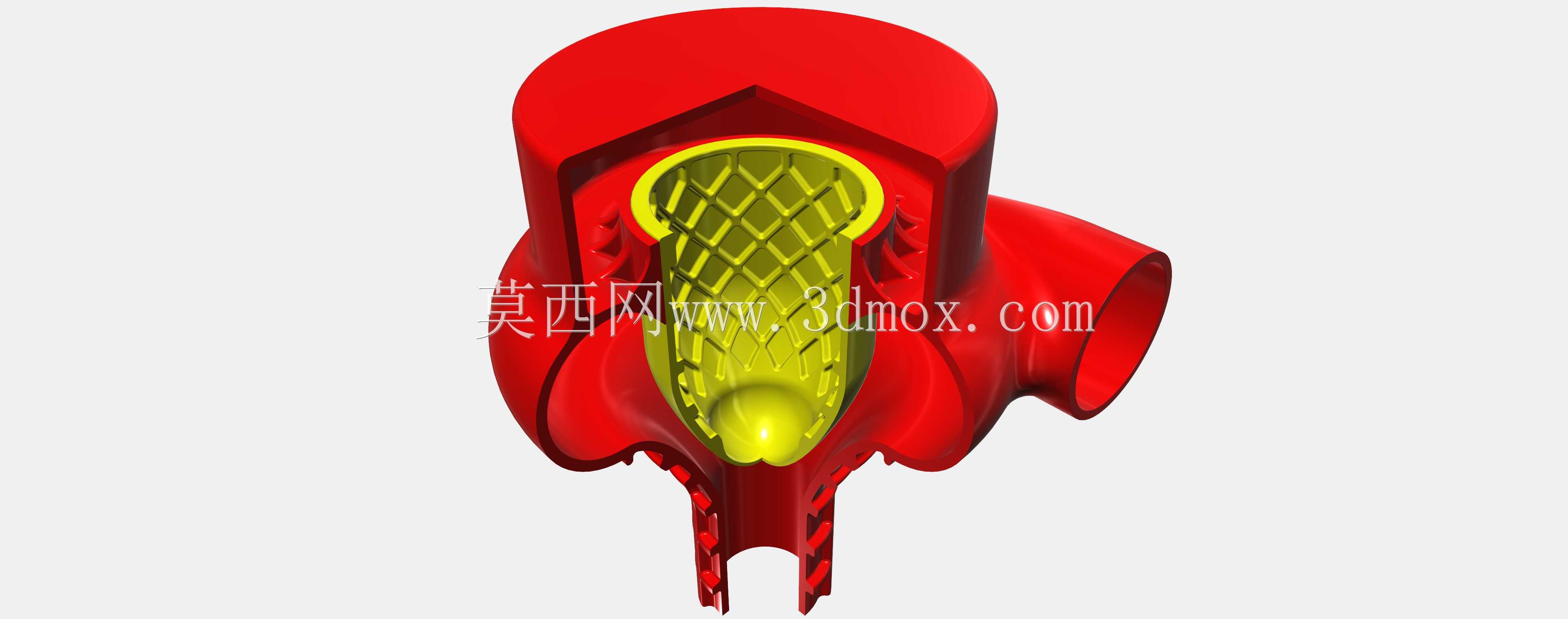

抛物面阻塞式节流阀变型B结构设计

　　在流体输送管路系统的流量调节场景中，节流阀作为核心调控部件，其流道结构、阻塞件形态直接决定了管路的压损特性、调节线性度与工况适配范围，这款抛物面阻塞结构的节流阀变型B，正是针对常规锥面、平面节流件在小开度工况下易出现流场紊流、冲蚀磨损快、调节精度不足的痛点做的定向结构优化。从实际应用场景来看，这类结构的节流阀可适配中低压工况下的洁净流体、低粘度混合流体输送管路，常见于化工流体配比单元、暖通空调水系统调节、小型试验台架流体控制环节，相比常规节流结构，抛物面型的阻塞件能让流体过流面积随阀瓣行程的变化更趋近线性，避免小开度时流速骤增导致的阀座冲蚀、管路振动问题。

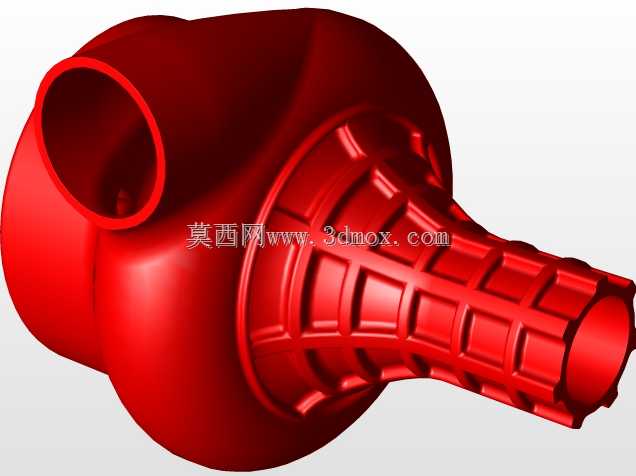

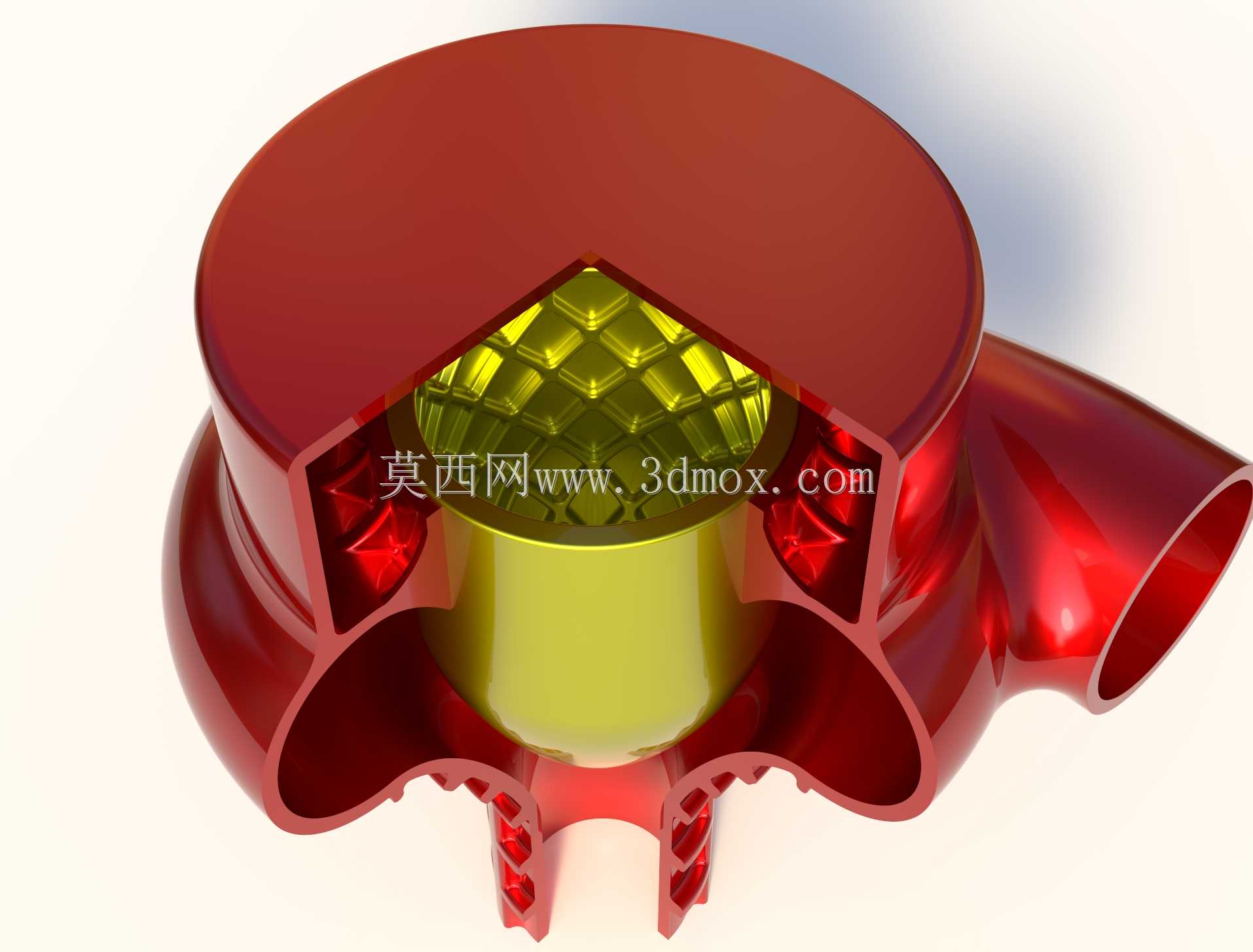

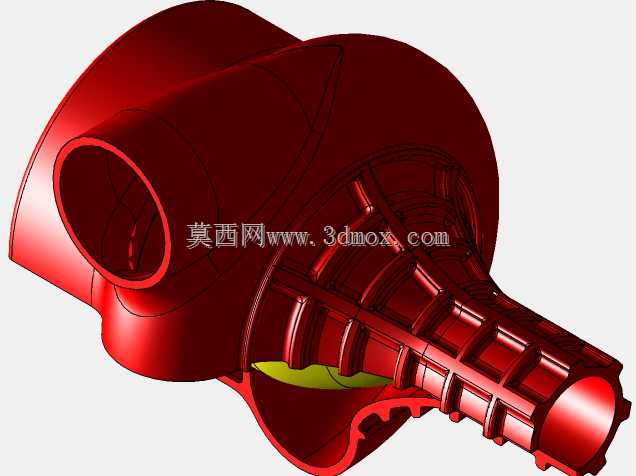

　　从结构设计思路来看，该变型方案与同系列基础结构的核心差异集中在阀腔上部的密封设计上，常规同类型节流阀的阀腔上部多预留敞口结构配合压盖做活动密封，而该变型将阀腔上部空间做了全封闭隔断处理，仅在建模阶段保留核心功能结构，实际生产落地时可在隔断位置增设可拆卸检修端盖，满足工厂组装、后期运维的拆装需求，这种封闭结构能减少阀杆活动段的外泄漏点，适配对密封要求更高的输送场景。在连接部位的结构强化上，阀腔上部密封段与主阀室端口衔接的护套位置，做了双倍数量的加强筋结构布置，筋条沿阀腔周向均匀排布，既可以提升阀腔承压时的结构刚度，避免高压工况下阀腔变形导致的阻塞件卡滞，也能为阻塞件的上下动作提供更稳定的导向边界，减少阀瓣动作时的径向偏摆量。

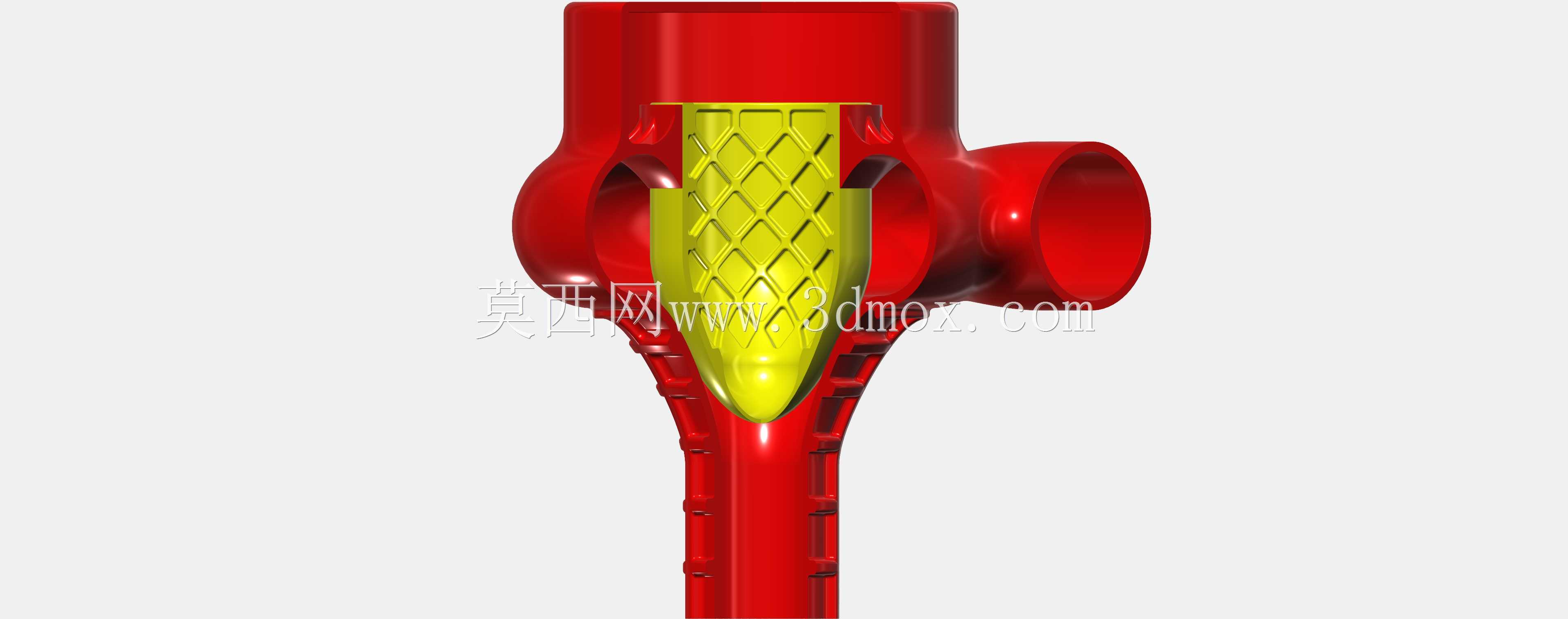

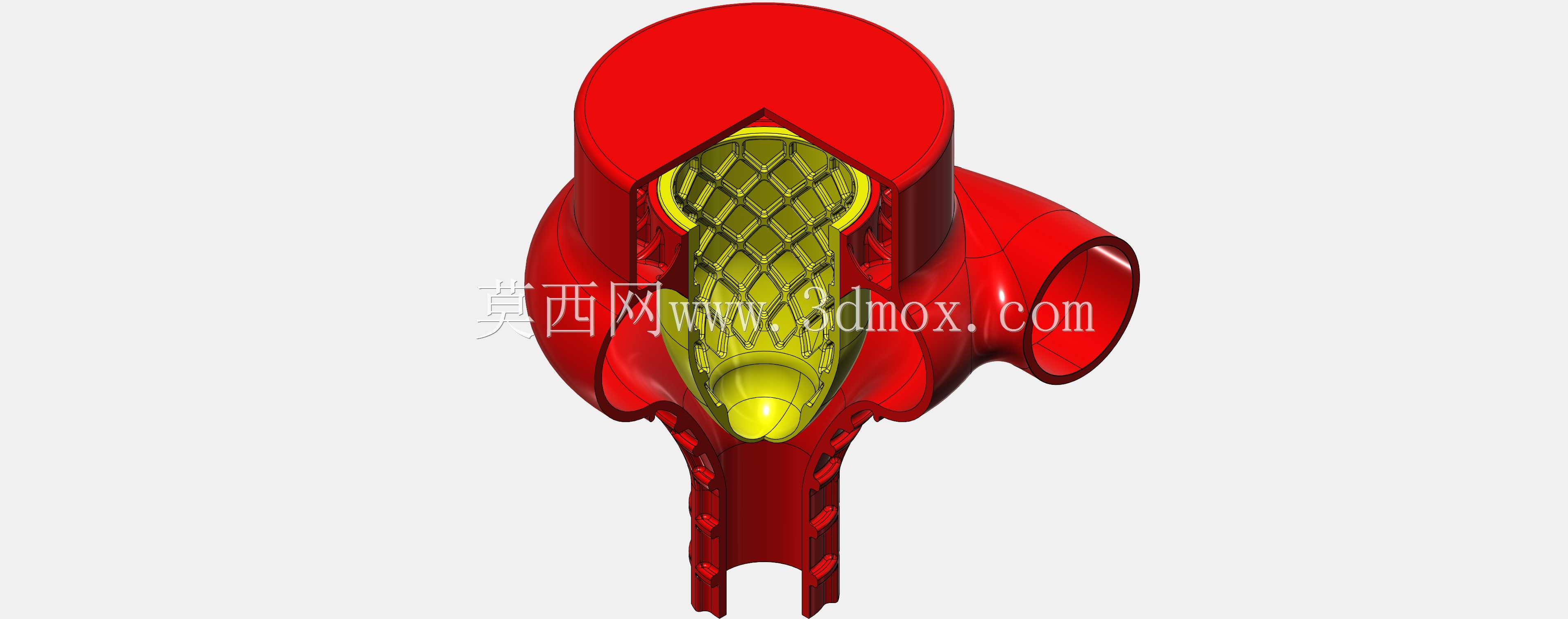

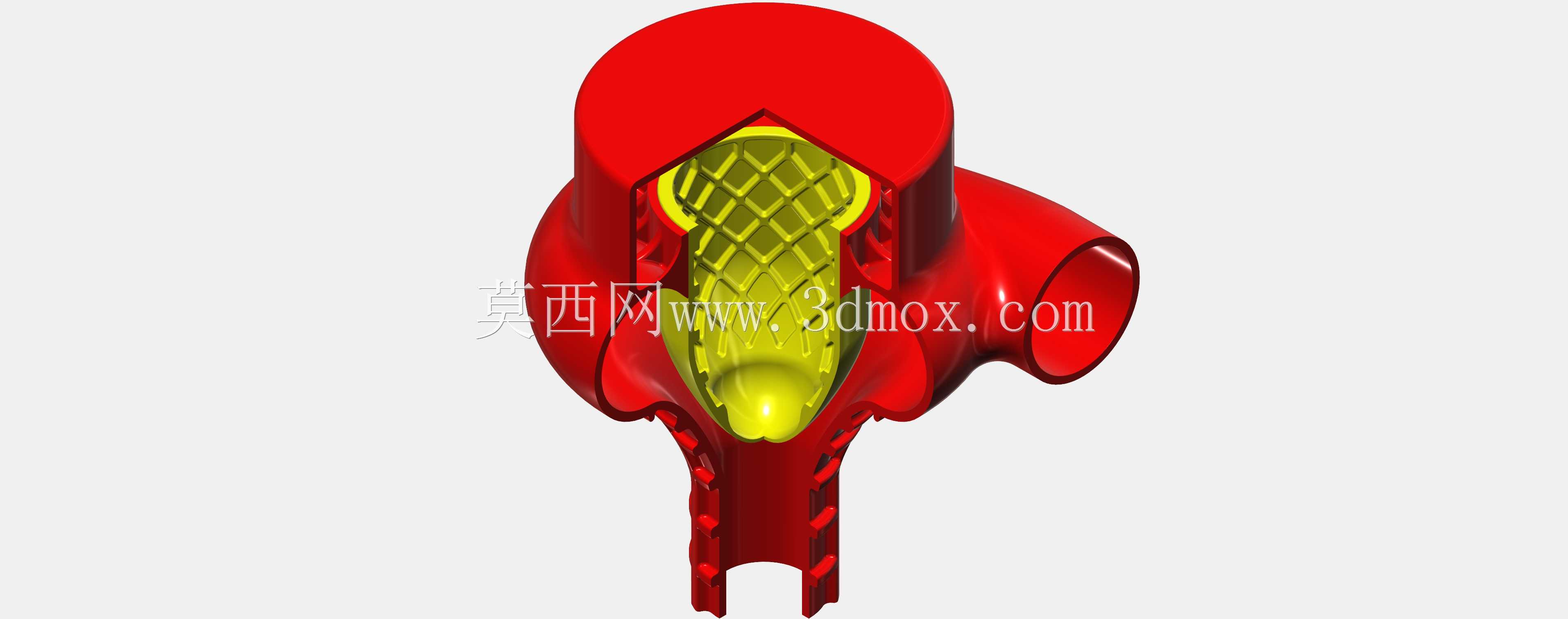

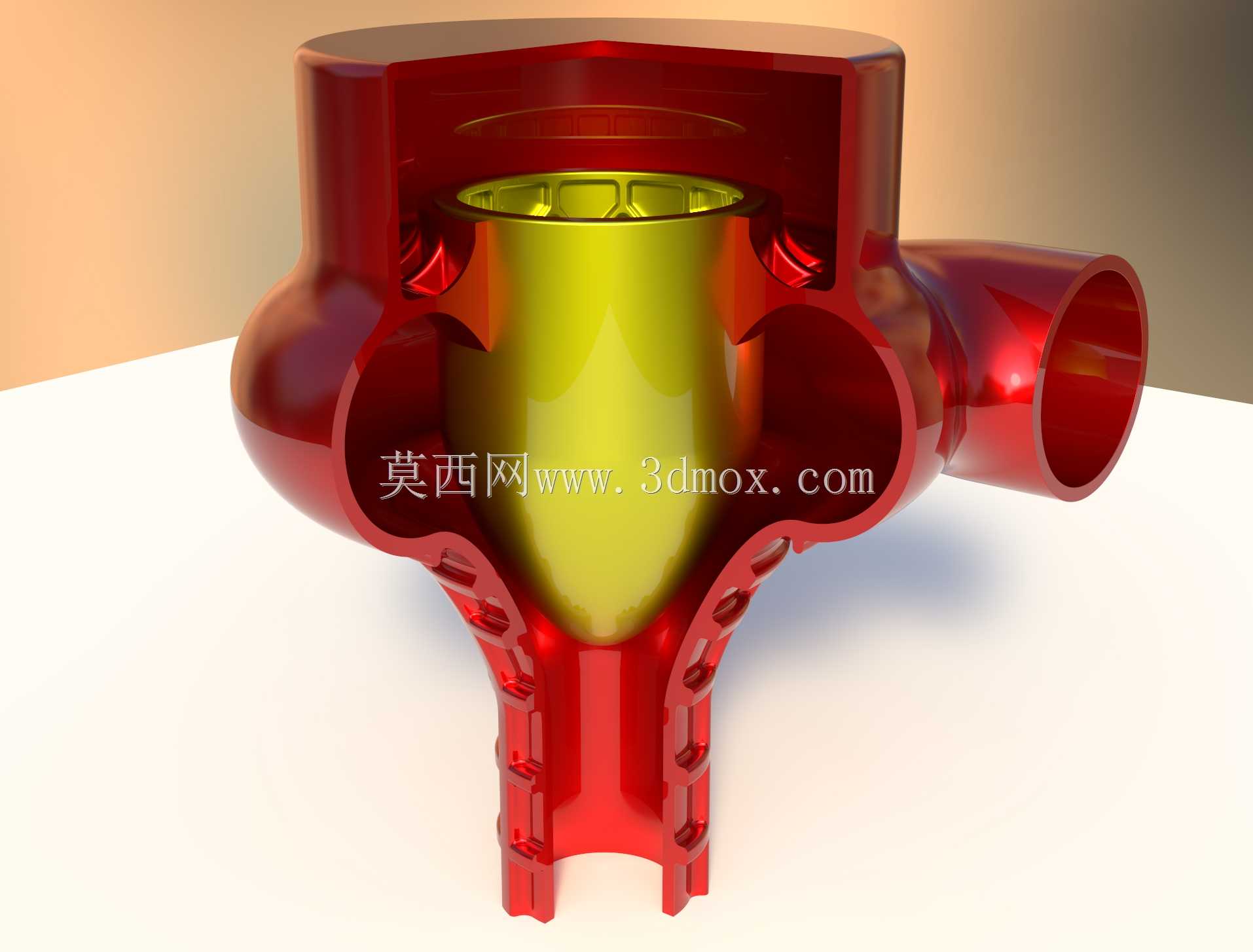

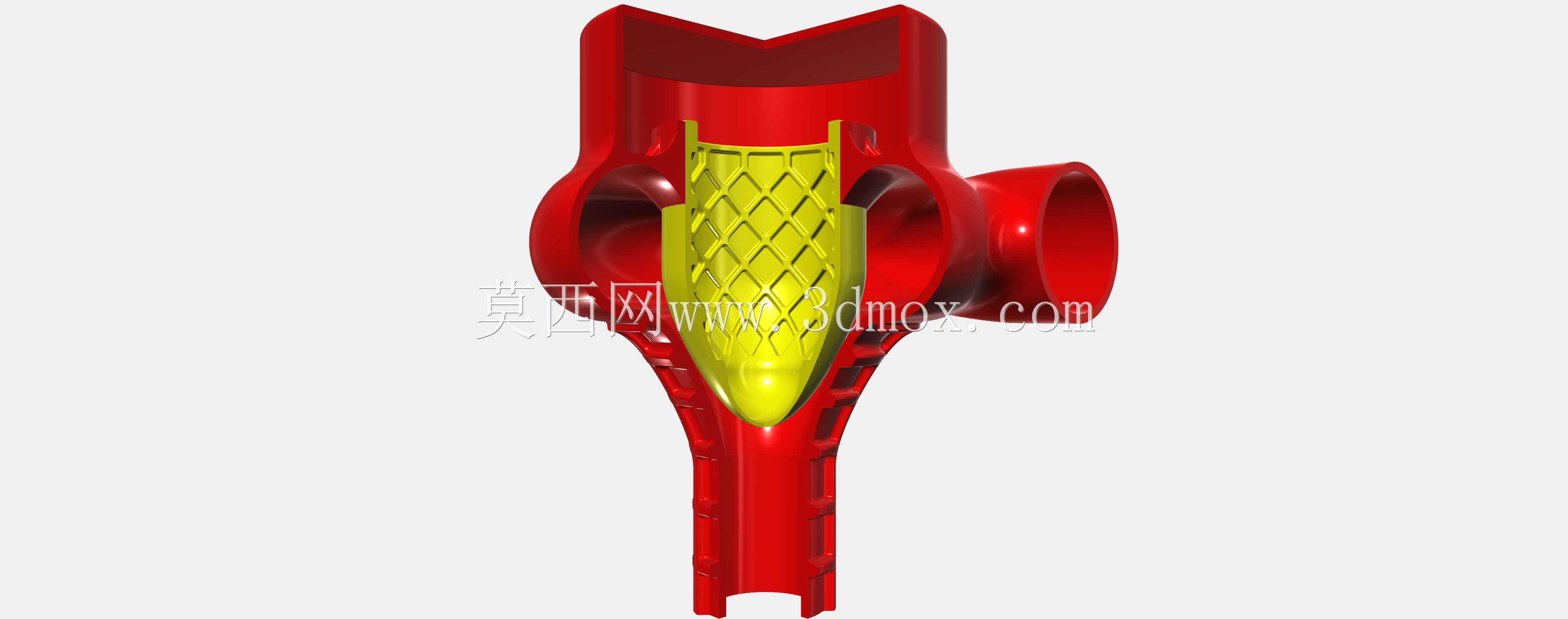

　　阻塞元件的安装逻辑采用上装式设计，可直接从阀腔上方装入主阀室，无需拆解阀体与管路的连接法兰就能完成阻塞件的更换维护，大幅降低运维拆装工作量。阻塞件的抛物面型线经过流道匹配设计，下行过程中可完全或部分封堵阀体内的漏斗形流道口，通过改变阻塞件与流道口的重合面积实现不同程度的流量调节，抛物面的曲面弧度经过流场仿真优化，能让流体过流时的流线更平顺，减少流道内的涡流区，降低流体噪声与能量损耗。从安装边界来看，该阀体采用角式流道布局，进出口轴线呈垂直布置，安装时需预留阀腔上部的操作空间，满足阻塞件拆装、行程调节的操作距离，阀体进出口的连接端可根据实际管路需求适配法兰、螺纹等多种连接形式，安装时需保证流道方向与管路流体方向匹配，避免反向安装导致的调节失效、密封泄漏问题。在结构细节上，阀体内壁与阻塞件的配合面做了等间隙设计，保证动作顺畅的同时减少内泄漏量，加强筋的布置位置避开了流体主流道区域，不会对流体流动造成额外阻力，阀腔的壁厚设计兼顾了承压强度与结构轻量化需求，避免不必要的材料浪费。
