管道串接式泄压控制阀结构设计方案

　　在民用供水、工业流体输送、小型液压回路等场景里，传统泄压阀多采用末端安装或侧壁旁通的布置形式，往往需要额外配置旁通管路、转接接头，不仅增加管路系统的整体流阻，还会占用更多安装空间，在紧凑排布的设备管路、狭小的设备舱内部署时，经常出现安装干涉、后期维护操作空间不足的问题。这款串接式泄压控制阀的设计，核心就是打破传统泄压阀的安装位置限制，采用与主管道同轴串接的结构形式，无需额外旁通支路，可直接接入管路的任意直线段位置，大幅降低管路布置的复杂度，减少接头数量带来的泄漏风险点。从结构原理来看，该阀的内部流道采用同轴直通设计，介质从阀体一端流入后，可沿主通道直接流向出口端，不会因为阀件接入产生过大的流向折转，相比角式、旁通式泄压结构，

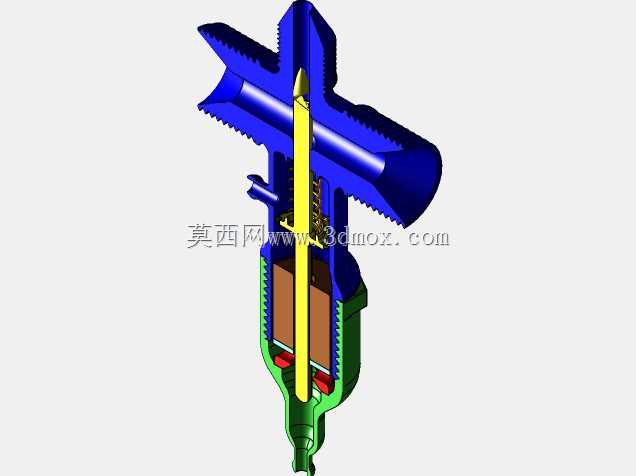

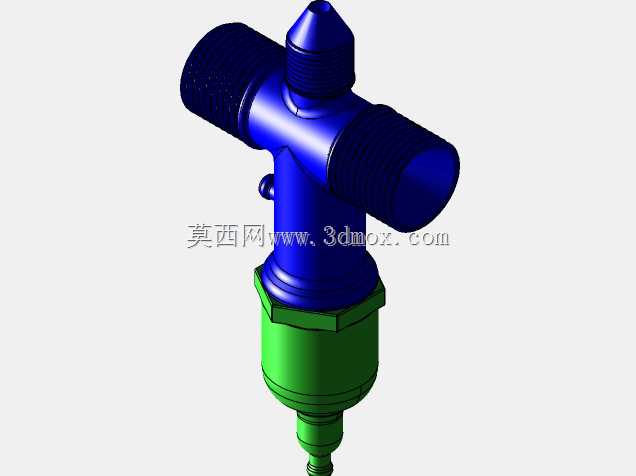

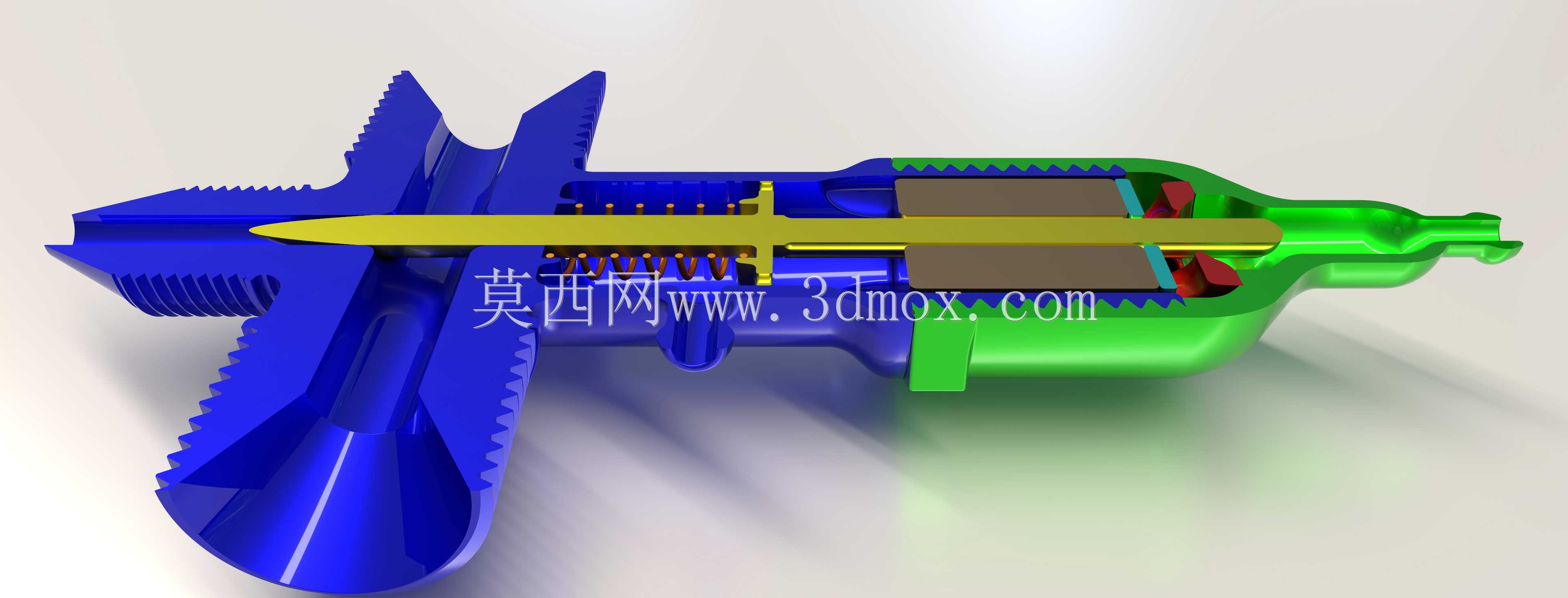

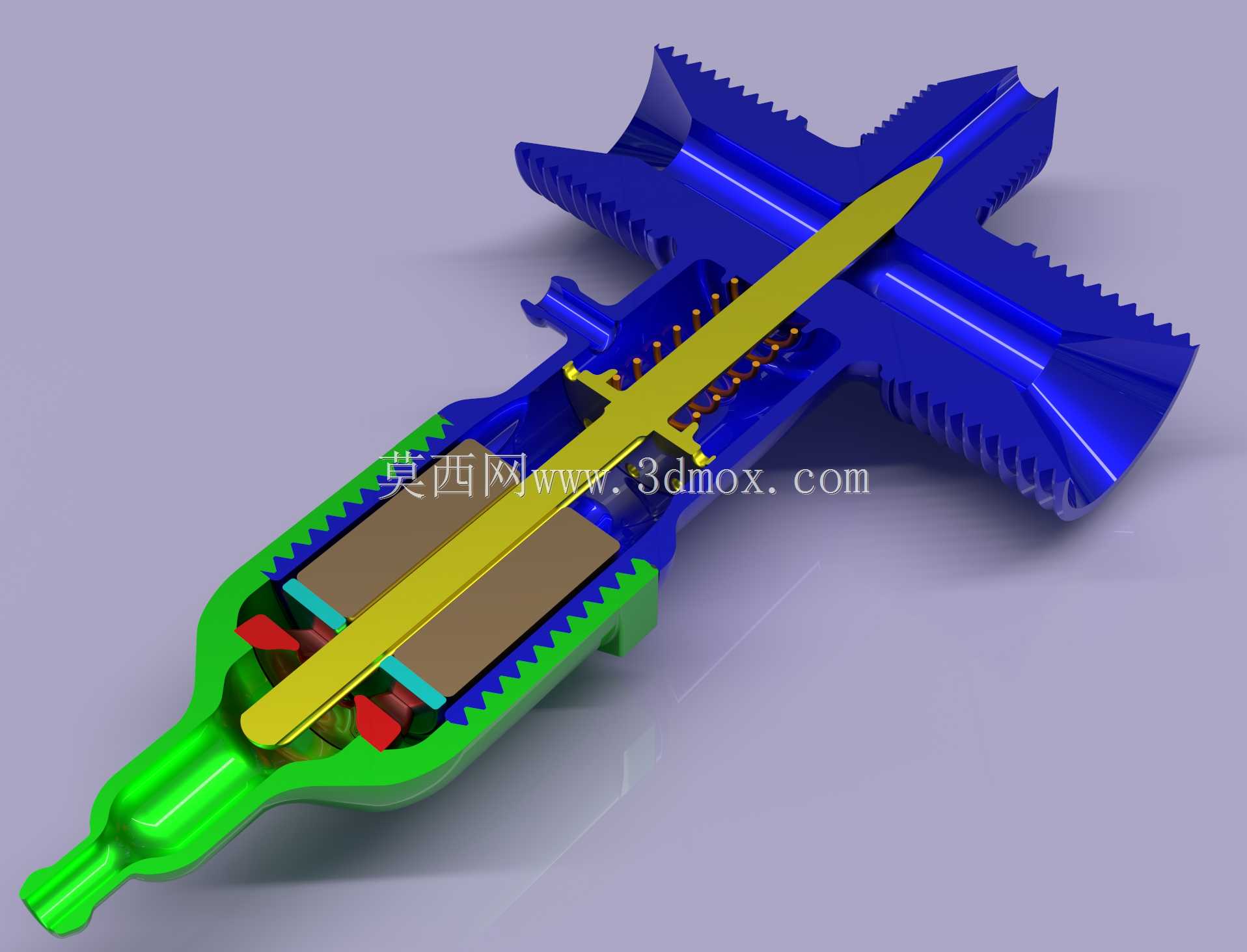

　　能有效降低阀件本身的流阻系数，减少管路系统的压力损失。其泄压触发机构采用内置式弹性阀芯结构，阀芯导向段与阀体内腔做了适配的导向配合，保证阀芯动作过程中不会出现卡滞偏斜，弹簧预紧力可根据实际工况的泄压阈值做适配调整，当管路内部压力超过设定值时，介质压力推动阀芯压缩弹簧，带动泄压密封副开启，多余的压力介质可通过阀体预设的泄压通道导出，待管路压力回落至设定区间后，弹簧推动阀芯复位，密封副闭合，管路恢复正常通流状态。外形结构上，阀体两端采用标准管路连接接口，外部做了防滑棱结构设计，方便安装时使用工具夹持拧紧，无需额外设计专用的夹持工位，适配现场常用的管钳、扳手等安装工具。安装边界方面，该阀的整体轴向尺寸与同通径的常规直通阀件接近，

　　径向尺寸控制在管路保温层允许的范围内，不会因为串接泄压阀额外增加管路的径向占用空间，在做管路排布设计时，可直接将其作为一段直通管路纳入排布，无需为其预留额外的旁通安装空间。在功能拓展性上，该结构可根据不同的介质特性更换密封件材质，适配水、液压油、低腐蚀性化工介质等多种流体工况，阀芯的行程参数可根据泄压流量需求做调整，在小流量稳压回路、家用供水系统稳压、小型设备冷却回路保护等场景下，都能实现稳定的超压泄放功能，避免管路因为压力骤升出现爆管、密封件损坏、下游设备承压过载等问题。从建模细节来看，内部各零件的配合公差做了合理预留，阀芯与导向腔的间隙控制在既能保证动作灵活，又不会出现介质内漏过大的区间，

　　弹簧的选型参数匹配常规工况的压力调节范围，泄压通道的通流面积经过核算，可满足额定压力下的最大泄放流量要求，不会出现泄放能力不足导致压力持续升高的问题。阀体外部的结构做了圆弧过渡处理，没有尖锐的棱角，避免安装维护过程中出现磕碰划伤，同时也减少了铸造或注塑成型时的应力集中点，提升阀体整体的结构强度。
